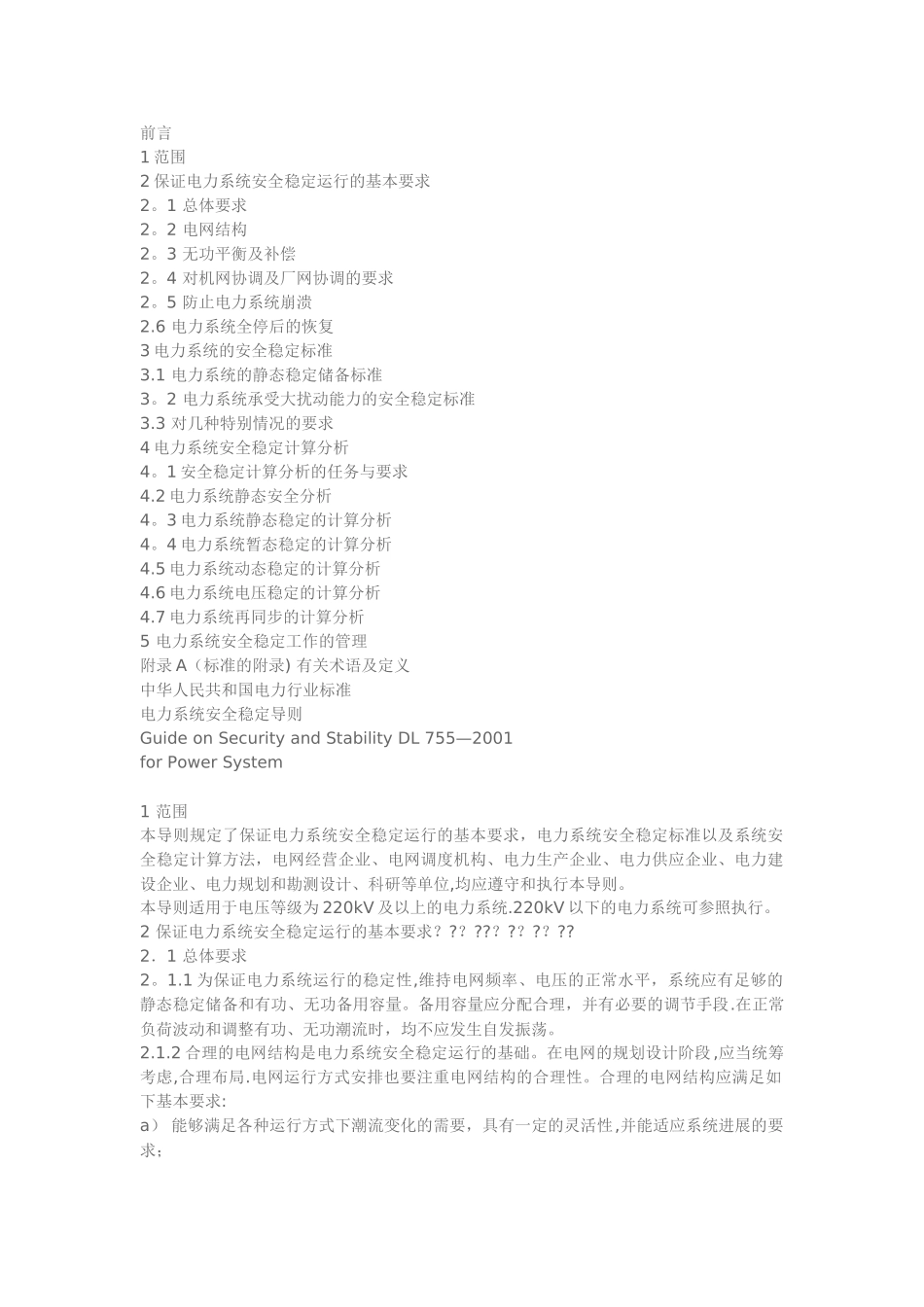

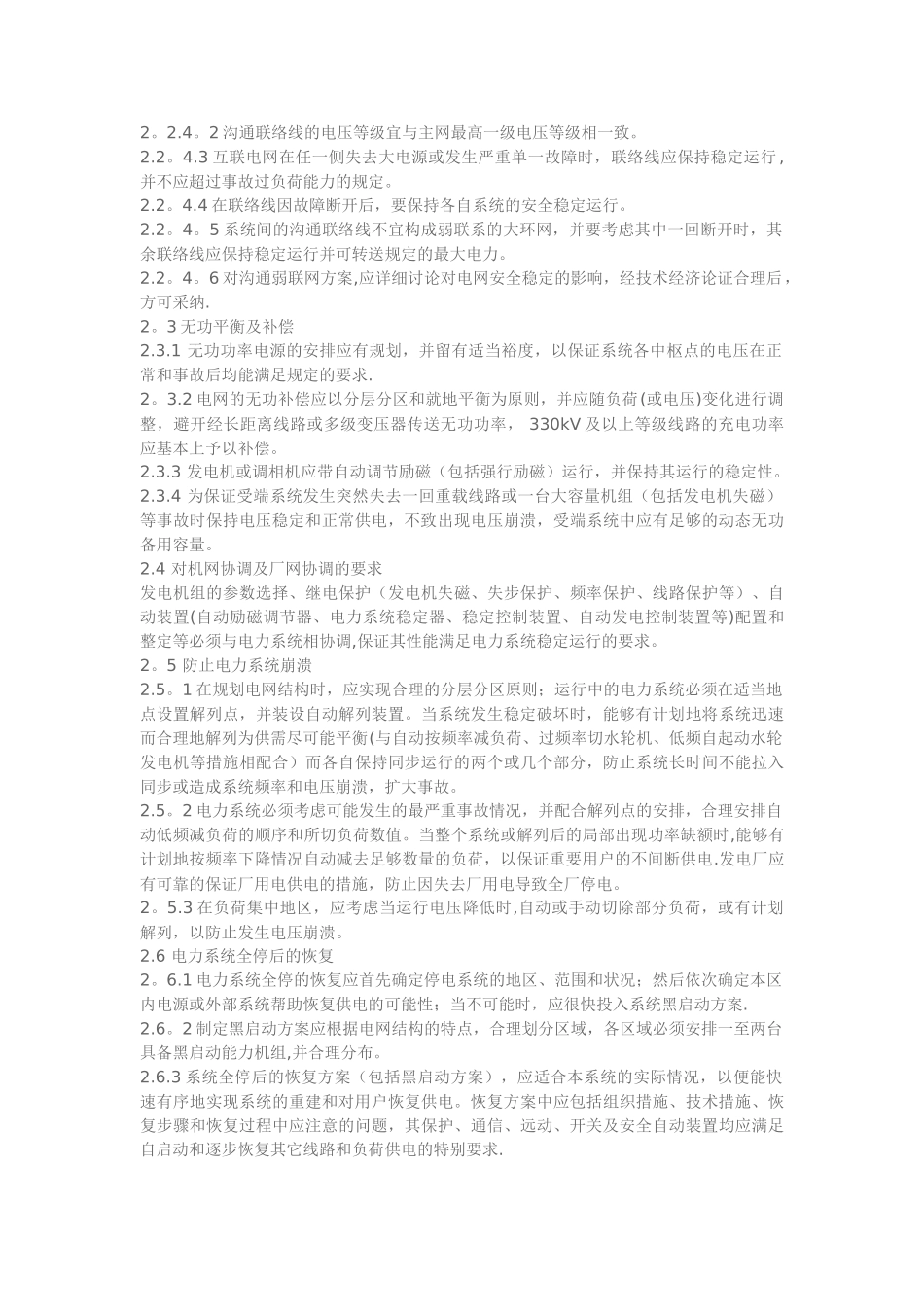

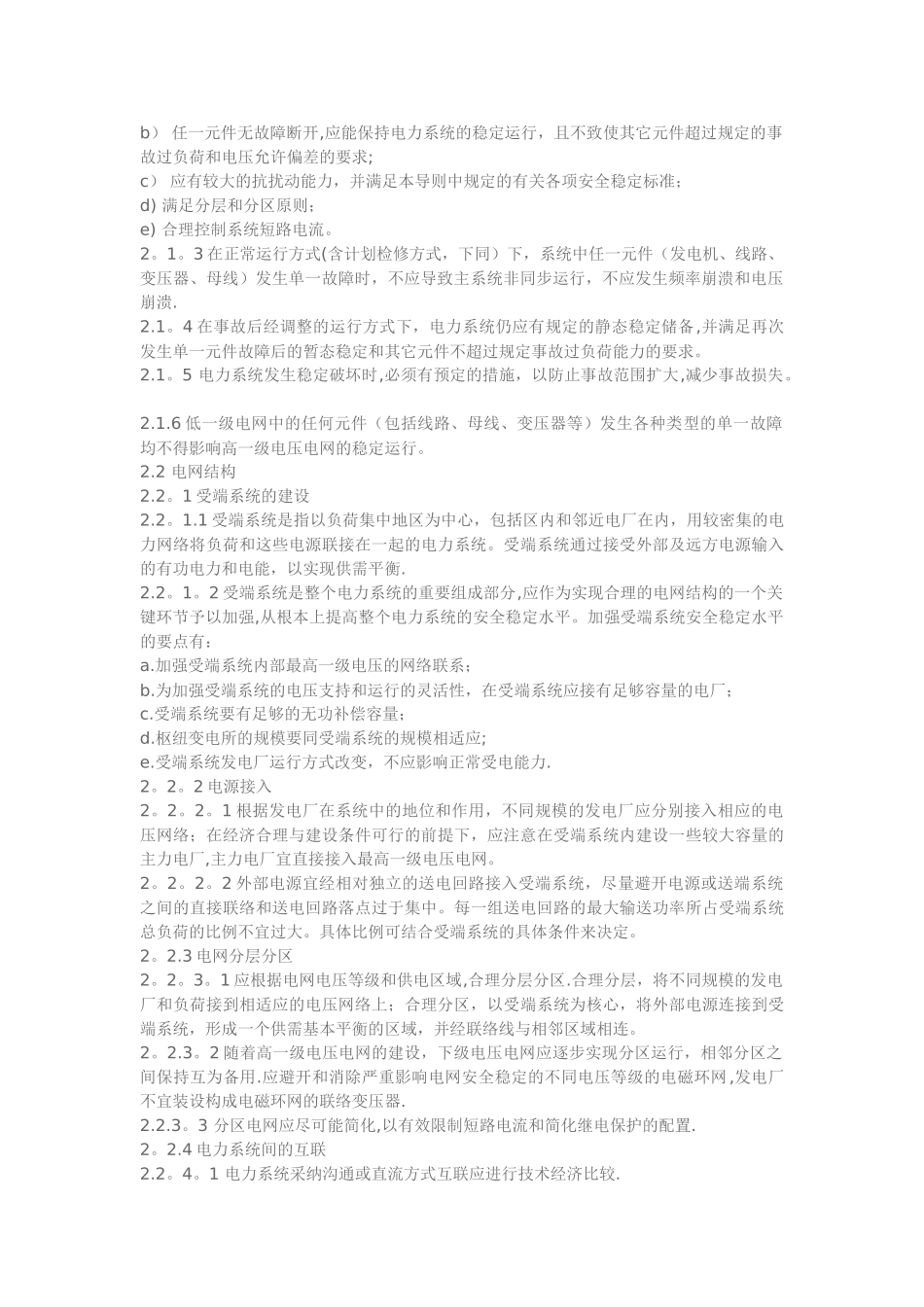

电力系统安全稳定导则

前言1 范围2 保证电力系统安全稳定运行的基本要求2。1 总体要求2。2 电网结构2。3 无功平衡及补偿2。4 对机网协调及厂网协调的要求2。5 防止电力系统崩溃2.6 电力系统全停后的恢复3 电力系统的安全稳定标准3.1 电力系统的静态稳定储备标准3。2 电力系统承受大扰动能力的安全稳定标准3.3 对几种特别情况的要求4 电力系统安全稳定计算分析4。1 安全稳定计算分析的任务与要求4.2 电力系统静态安全分析4。3 电力系统静态稳定的计算分析4。4 电力系统暂态稳定的计算分析4.5 电力系统动态稳定的计算分析4.6 电力系统电压稳定的计算分析4.7 电力系统再同步的计算分析5 电力系统安全稳定工作的管理附录 A（标准的附录) 有关术语及定义中华人民共和国电力行业标准 电力系统安全稳定导则 Guide on Security and Stability DL 755—2001 for Power System 1 范围 本导则规定了保证电力系统安全稳定运行的基本要求，电力系统安全稳定标准以及系统安全稳定计算方法，电网经营企业、电网调度机构、电力生产企业、电力供应企业、电力建设企业、电力规划和勘测设计、科研等单位,均应遵守和执行本导则。 本导则适用于电压等级为 220kV 及以上的电力系统.220kV 以下的电力系统可参照执行。 2 保证电力系统安全稳定运行的基本要求？?？??？?？?？?? 2．1 总体要求 2。1.1 为保证电力系统运行的稳定性,维持电网频率、电压的正常水平，系统应有足够的静态稳定储备和有功、无功备用容量。备用容量应分配合理，并有必要的调节手段.在正常负荷波动和调整有功、无功潮流时，均不应发生自发振荡。 2.1.2 合理的电网结构是电力系统安全稳定运行的基础。在电网的规划设计阶段,应当统筹考虑,合理布局.电网运行方式安排也要注重电网结构的合理性。合理的电网结构应满足如下基本要求: a） 能够满足各种运行方式下潮流变化的需要，具有一定的灵活性,并能适应系统进展的要求； b） 任一元件无故障断开,应能保持电力系统的稳定运行，且不致使其它元件超过规定的事故过负荷和电压允许偏差的要求; c） 应有较大的抗扰动能力，并满足本导则中规定的有关各项安全稳定标准； d) 满足分层和分区原则； e) 合理控制系统短路电流。 2。1。3 在正常运行方式(含计划检修方式，下同）下，系统中任一元件（发电机、线路、变压器、母线）发生单一故障时，不应导致主系统非同步运行，不应发生频率崩溃和电压崩溃. 2.1。4 在事故后经...
