电力系统横向故障分析实验

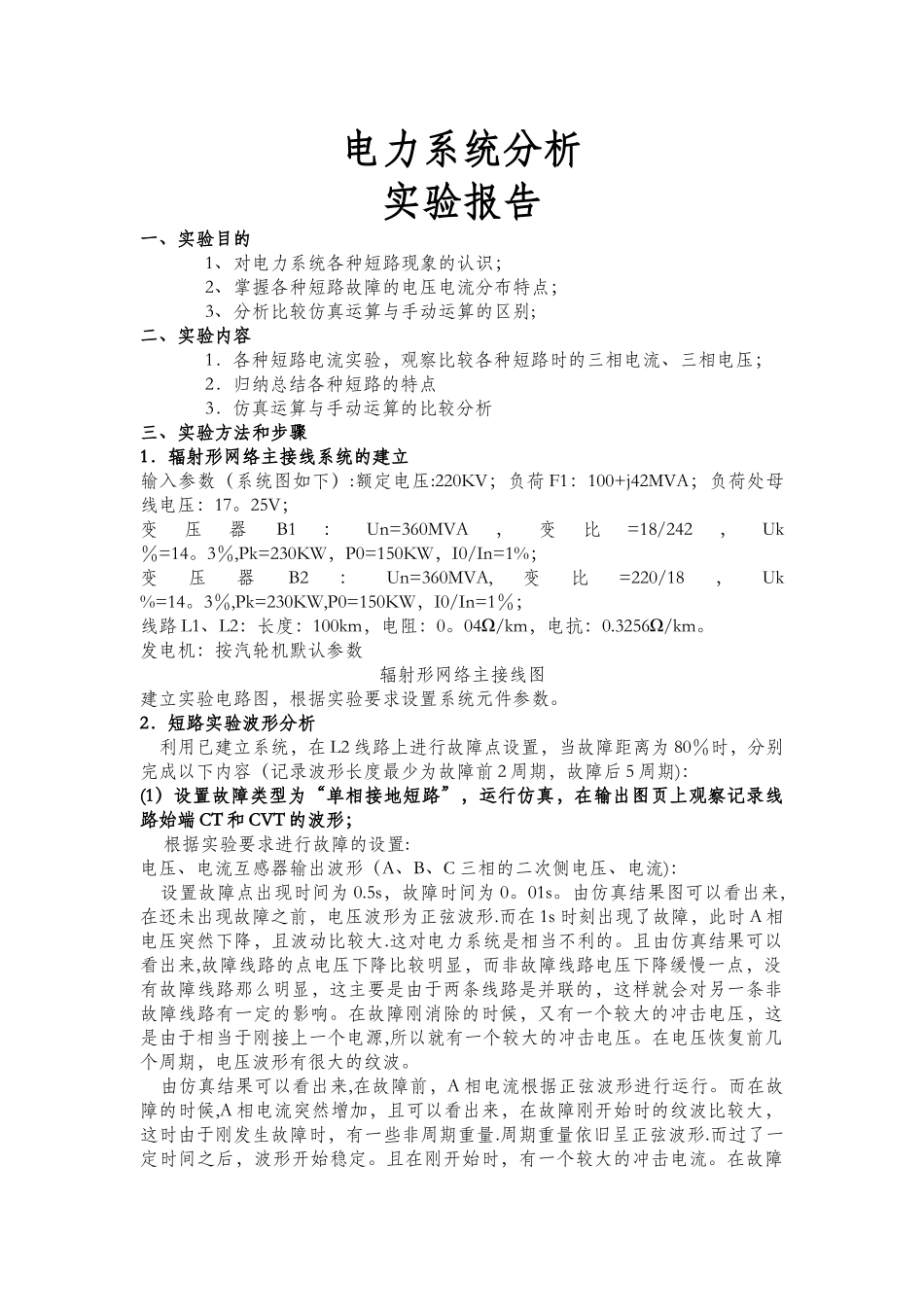

电力系统分析实验报告一、实验目的1、对电力系统各种短路现象的认识；2、掌握各种短路故障的电压电流分布特点；3、分析比较仿真运算与手动运算的区别;二、实验内容1．各种短路电流实验，观察比较各种短路时的三相电流、三相电压；2．归纳总结各种短路的特点3．仿真运算与手动运算的比较分析三、实验方法和步骤1．辐射形网络主接线系统的建立输入参数（系统图如下）:额定电压:220KV；负荷 F1：100+j42MVA；负荷处母线电压：17。25V；变压器B1：Un=360MVA，变比=18/242，Uk％=14。3％,Pk=230KW，P0=150KW，I0/In=1%；变压器B2：Un=360MVA,变比=220/18，Uk%=14。3％,Pk=230KW,P0=150KW，I0/In=1％；线路 L1、L2：长度：100km，电阻：0。04Ω/km，电抗：0.3256Ω/km。发电机：按汽轮机默认参数辐射形网络主接线图建立实验电路图，根据实验要求设置系统元件参数。2．短路实验波形分析 利用已建立系统，在 L2 线路上进行故障点设置，当故障距离为 80％时，分别完成以下内容（记录波形长度最少为故障前 2 周期，故障后 5 周期)：(1）设置故障类型为“单相接地短路”，运行仿真，在输出图页上观察记录线路始端 CT 和 CVT 的波形； 根据实验要求进行故障的设置:电压、电流互感器输出波形（A、B、C 三相的二次侧电压、电流)： 设置故障点出现时间为 0.5s，故障时间为 0。01s。由仿真结果图可以看出来,在还未出现故障之前，电压波形为正弦波形.而在 1s 时刻出现了故障，此时 A 相电压突然下降，且波动比较大.这对电力系统是相当不利的。且由仿真结果可以看出来,故障线路的点电压下降比较明显，而非故障线路电压下降缓慢一点，没有故障线路那么明显，这主要是由于两条线路是并联的，这样就会对另一条非故障线路有一定的影响。在故障刚消除的时候，又有一个较大的冲击电压，这是由于相当于刚接上一个电源,所以就有一个较大的冲击电压。在电压恢复前几个周期，电压波形有很大的纹波。 由仿真结果可以看出来,在故障前，A 相电流根据正弦波形进行运行。而在故障的时候,A 相电流突然增加，且可以看出来，在故障刚开始时的纹波比较大，这时由于刚发生故障时，有一些非周期重量.周期重量依旧呈正弦波形.而过了一定时间之后，波形开始稳定。且在刚开始时，有一个较大的冲击电流。在故障消除了，电流又逐渐恢复到原来的运行状态，且在刚稳定的前两个周期电流波形上也有很大的纹波电流.这与理论相差不多.（2）设置故障类型为“两相相间短路”，...
