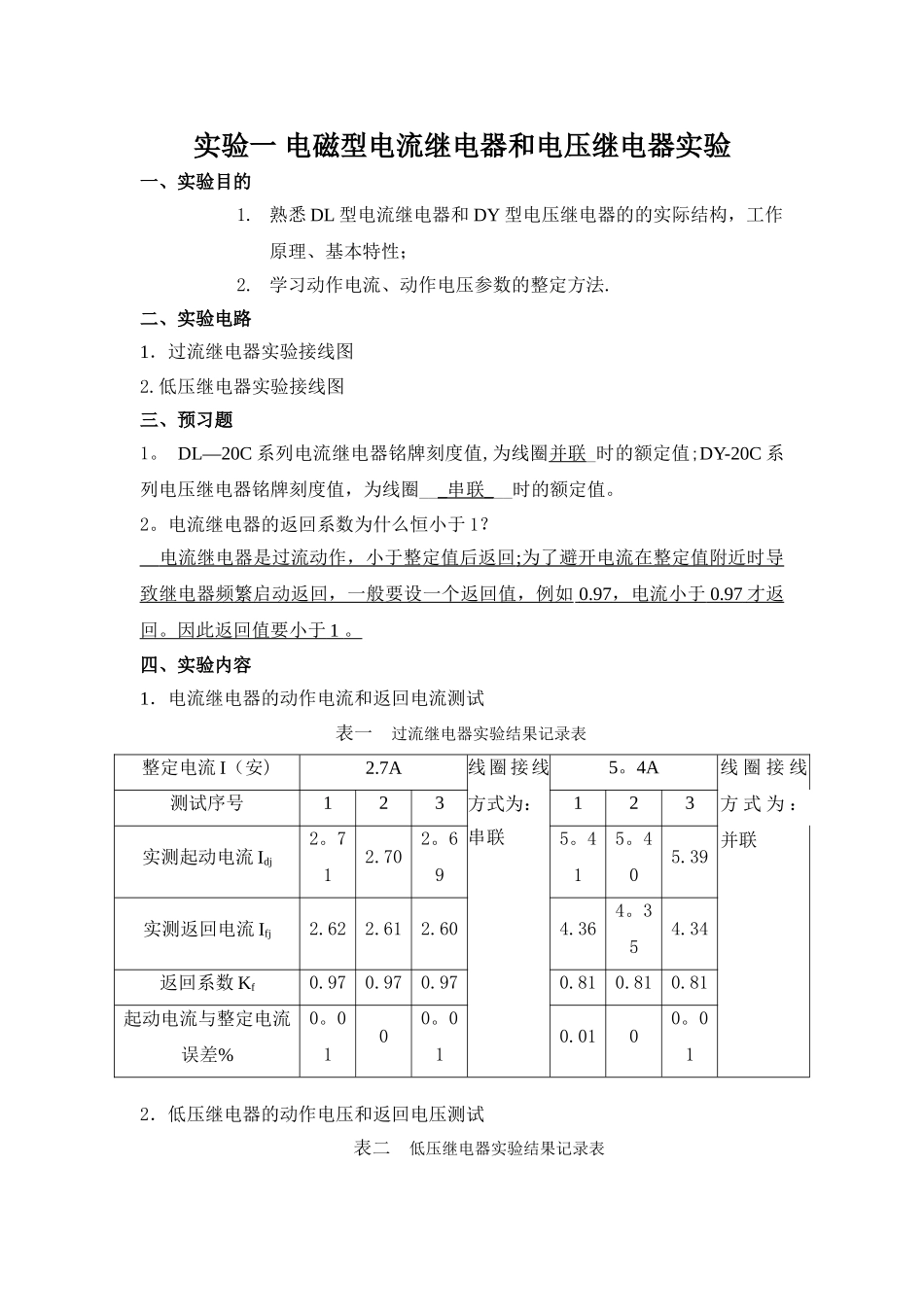

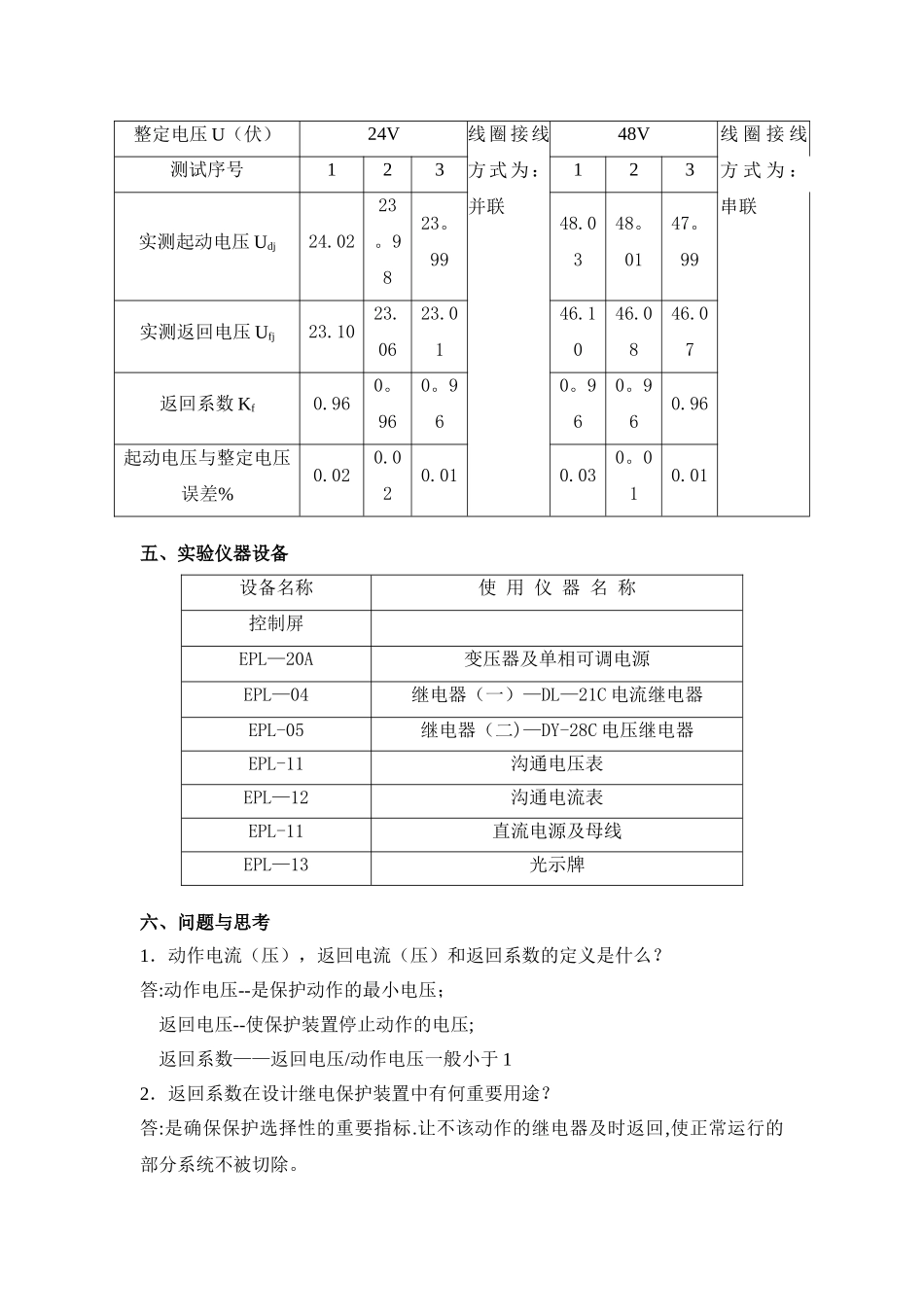

网络高等教育《电力系统继电保护》实验报告学习中心： 福建永安奥鹏 层 次: 专科起点本科 专 业: 电气工程及其自动化 年 级： 2024 年 春季 学 号： 202403054060 学生姓名： 胡凯 实验一 电磁型电流继电器和电压继电器实验一、实验目的1. 熟悉 DL 型电流继电器和 DY 型电压继电器的的实际结构，工作原理、基本特性；2. 学习动作电流、动作电压参数的整定方法.二、实验电路1．过流继电器实验接线图2.低压继电器实验接线图三、预习题1。 DL—20C 系列电流继电器铭牌刻度值,为线圈并联_时的额定值;DY-20C 系列电压继电器铭牌刻度值，为线圈___ 串联 _ __时的额定值。2。电流继电器的返回系数为什么恒小于 1？ 电流继电器是过流动作，小于整定值后返回 ; 为了避开电流在整定值附近时导 致继电器频繁启动返回，一般要设一个返回值，例如 0.97 ，电流小于 0.97 才返 回。因此返回值要小于 1 。 四、实验内容1．电流继电器的动作电流和返回电流测试 表一 过流继电器实验结果记录表整定电流 I（安)2.7A线圈接线方式为：串联5。4A线 圈 接 线方 式 为 ：并联测试序号123123实测起动电流 Idj2。712.702。695。415。405.39实测返回电流 Ifj2.622.612.604.364。354.34返回系数 Kf0.970.970.970.810.810.81起动电流与整定电流误差%0。0100。010.0100。012．低压继电器的动作电压和返回电压测试表二 低压继电器实验结果记录表整定电压 U（伏）24V线圈接线方式为：并联48V线 圈 接 线方 式 为 ：串联测试序号123123实测起动电压 Udj24.0223。9823。9948.0348。0147。99实测返回电压 Ufj23.1023.0623.0146.1046.0846.07返回系数 Kf0.960。960。960。960。960.96起动电压与整定电压误差%0.020.020.010.030。010.01五、实验仪器设备设备名称使 用 仪 器 名 称控制屏EPL—20A变压器及单相可调电源EPL—04继电器（一）—DL—21C 电流继电器EPL-05继电器（二)—DY-28C 电压继电器EPL-11沟通电压表EPL—12沟通电流表EPL-11直流电源及母线EPL—13光示牌六、问题与思考1．动作电流（压），返回电流（压）和返回系数的定义是什么？答:动作电压--是保护动作的最小电压； 返回电压--使保护装置停止动作的电压; 返回系数——返回电压/动作电压一般小于 12．返回系数在设计继电保护装置中有何重要用途？答:是确保保护选择性的重要指标.让不该动作的继电器及时返回,使正常运行的部分系统不被切除...
