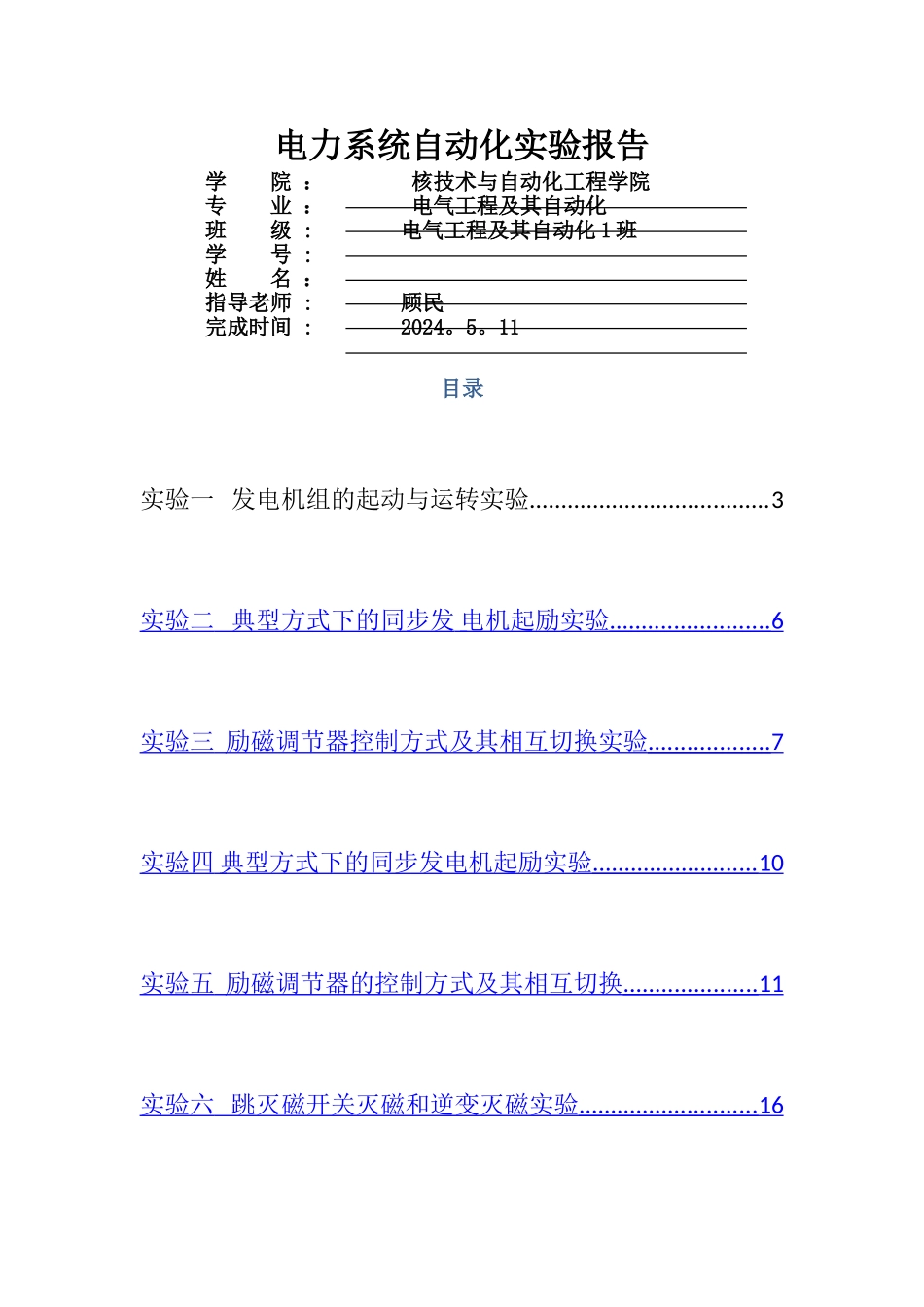

电力系统自动化实验报告

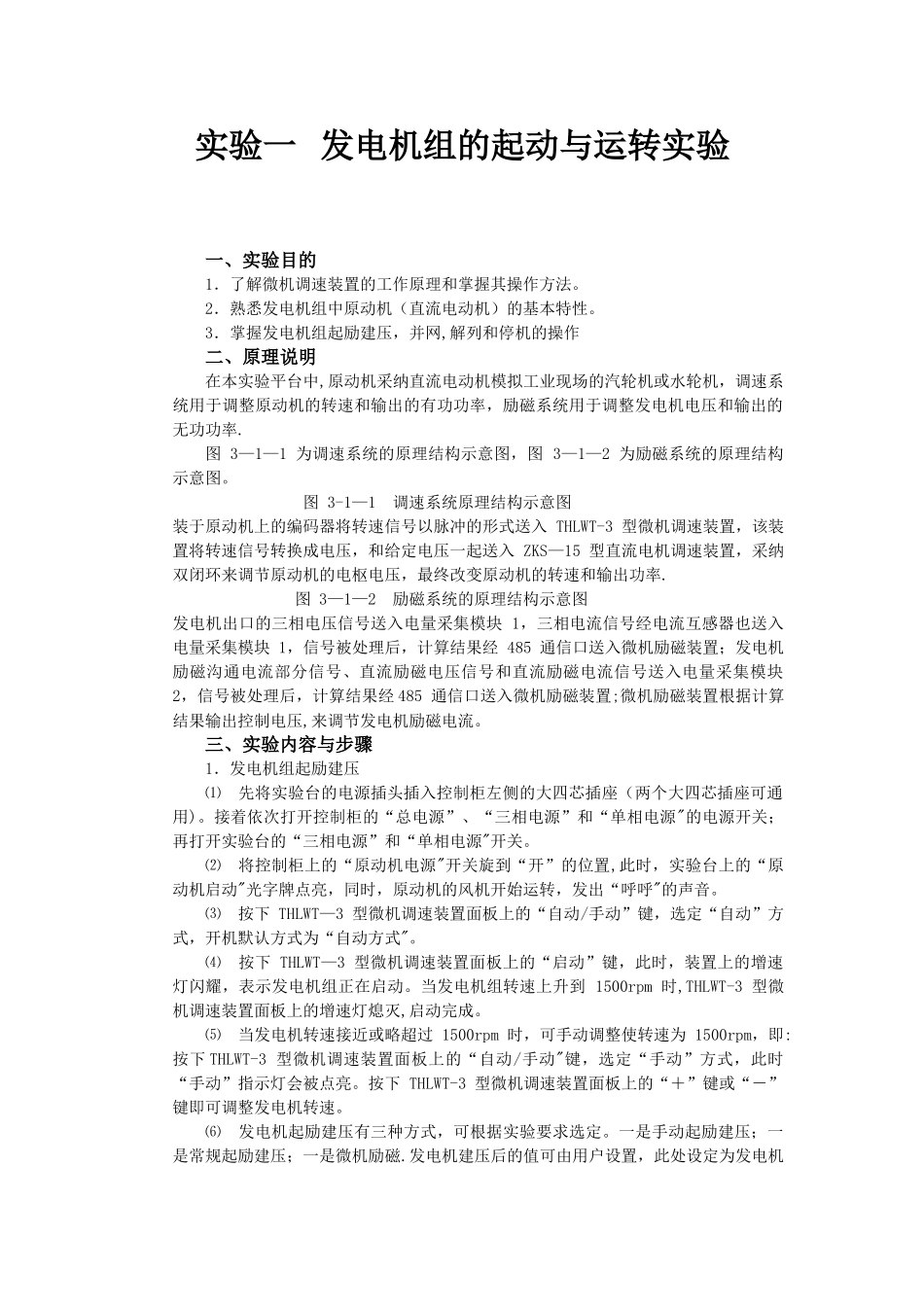

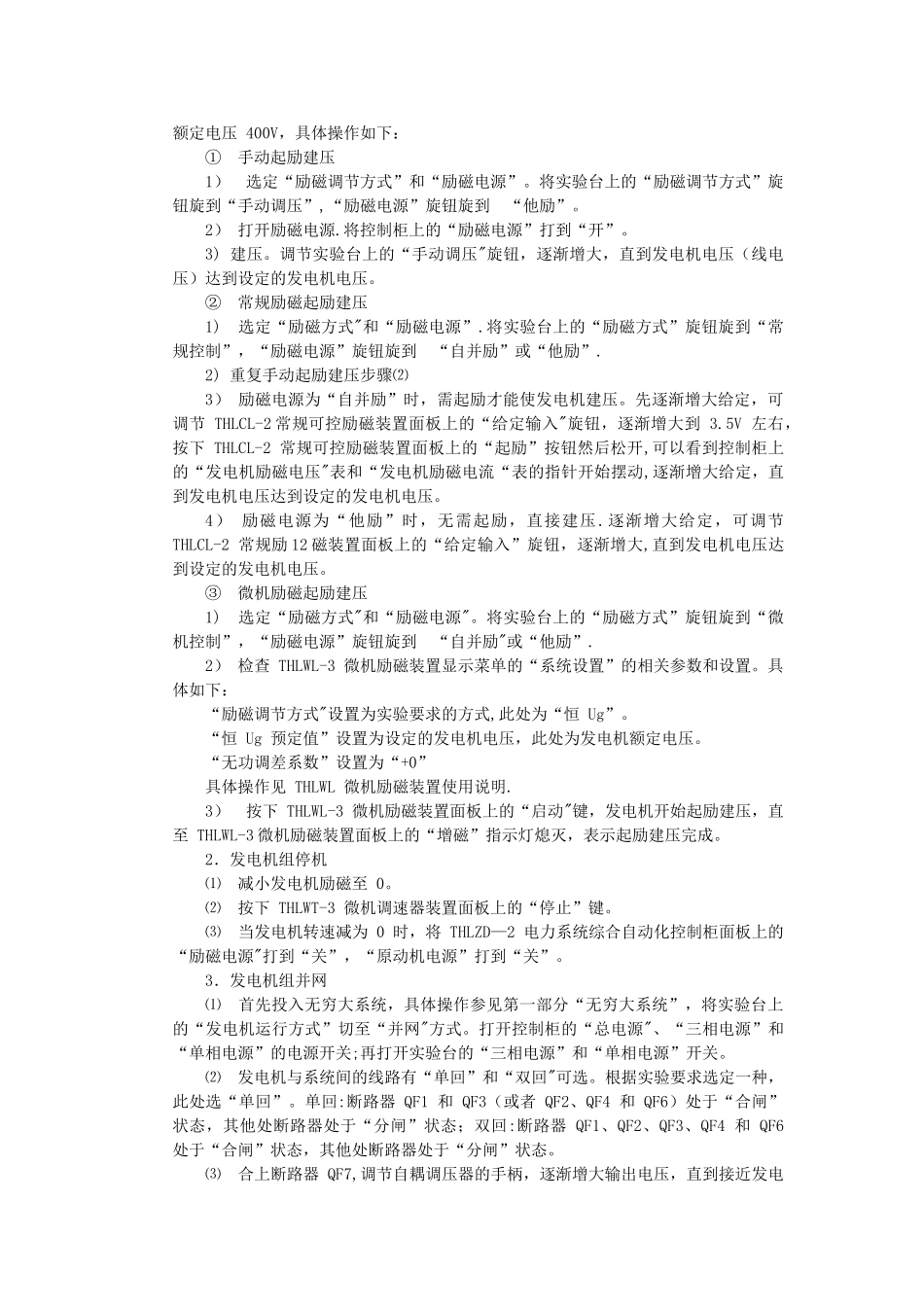

电力系统自动化实验报告学 院 ： 核技术与自动化工程学院 专 业 ： 电气工程及其自动化 班 级 : 电气工程及其自动化 1 班 学 号 : 姓 名 ： 指导老师 : 顾民 完成时间 : 2024。5。11 目录实验一 发电机组的起动与运转实验......................................3实验二 典型方式下的同步发 电机起励实验 ......................... 6 实验三 励磁调节器控制方式及其相互切换实验 ................... 7 实验四 典型方式下的同步发电机起励实验 .......................... 10 实验五 励磁调节器的控制方式及其相互切换 ..................... 11 实验六 跳灭磁开关灭磁和逆变灭磁实验 ............................ 16 实验一 发电机组的起动与运转实验一、实验目的1．了解微机调速装置的工作原理和掌握其操作方法。 2．熟悉发电机组中原动机（直流电动机）的基本特性。 3．掌握发电机组起励建压，并网,解列和停机的操作 二、原理说明 在本实验平台中,原动机采纳直流电动机模拟工业现场的汽轮机或水轮机，调速系统用于调整原动机的转速和输出的有功功率，励磁系统用于调整发电机电压和输出的无功功率. 图 3—1—1 为调速系统的原理结构示意图，图 3—1—2 为励磁系统的原理结构示意图。 图 3-1—1 调速系统原理结构示意图 装于原动机上的编码器将转速信号以脉冲的形式送入 THLWT-3 型微机调速装置，该装置将转速信号转换成电压，和给定电压一起送入 ZKS—15 型直流电机调速装置，采纳双闭环来调节原动机的电枢电压，最终改变原动机的转速和输出功率. 图 3—1—2 励磁系统的原理结构示意图 发电机出口的三相电压信号送入电量采集模块 1，三相电流信号经电流互感器也送入电量采集模块 1，信号被处理后，计算结果经 485 通信口送入微机励磁装置；发电机励磁沟通电流部分信号、直流励磁电压信号和直流励磁电流信号送入电量采集模块 2，信号被处理后，计算结果经 485 通信口送入微机励磁装置;微机励磁装置根据计算结果输出控制电压,来调节发电机励磁电流。 三、实验内容与步骤 1．发电机组起励建压 ⑴ 先将实验台的电源插头插入控制柜左侧的大四芯插座（两个大四芯插座可通用)。接着依次打开控制柜的“总电源”、“三相电源”和“单相电源"的电源开关；再打开实验台的“三相电源”和“单相电源"开关。 ⑵ 将控制柜上的“原动机电源"开关旋到“开”的位置,此时，实...
