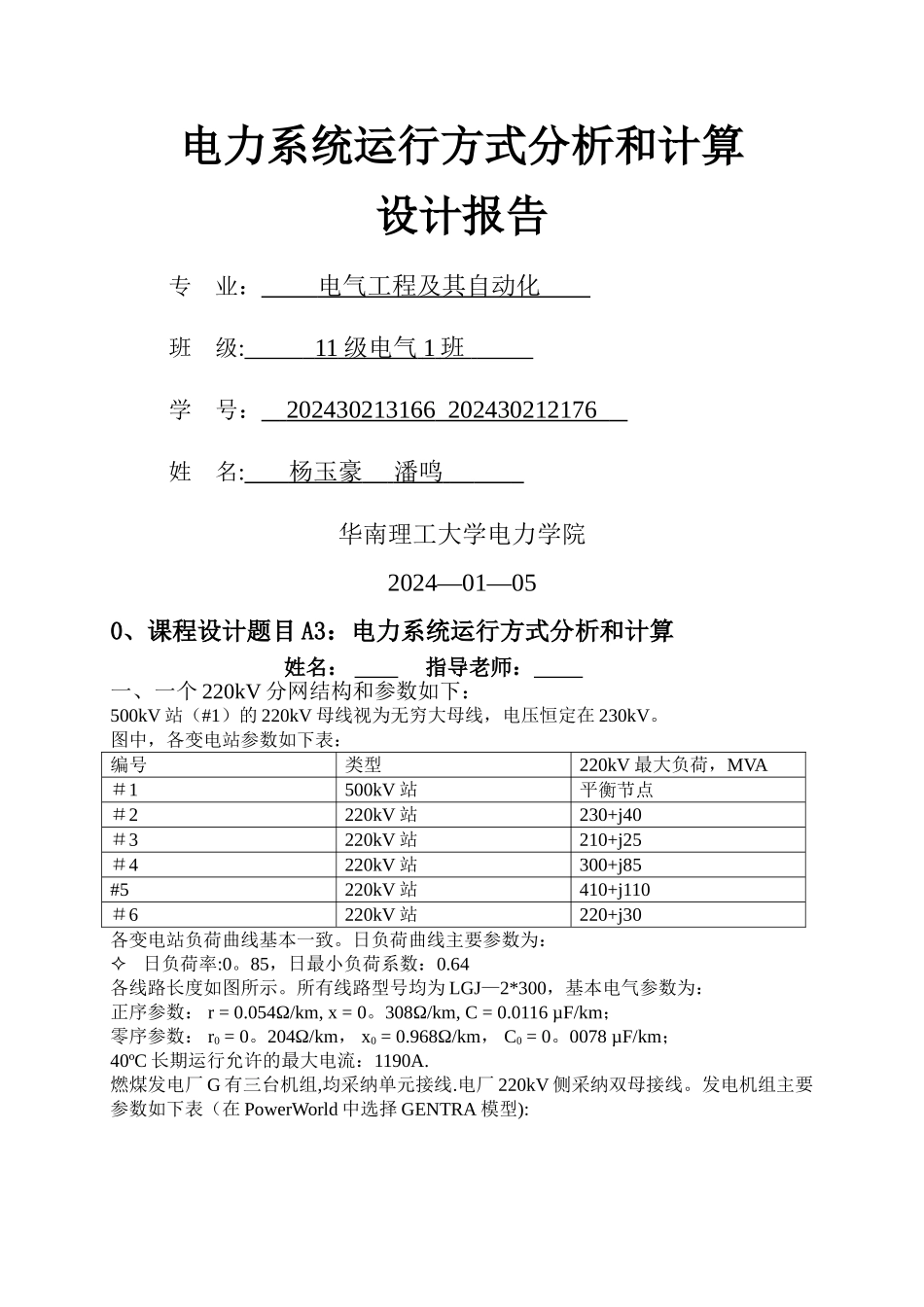

电力系统运行方式分析和计算

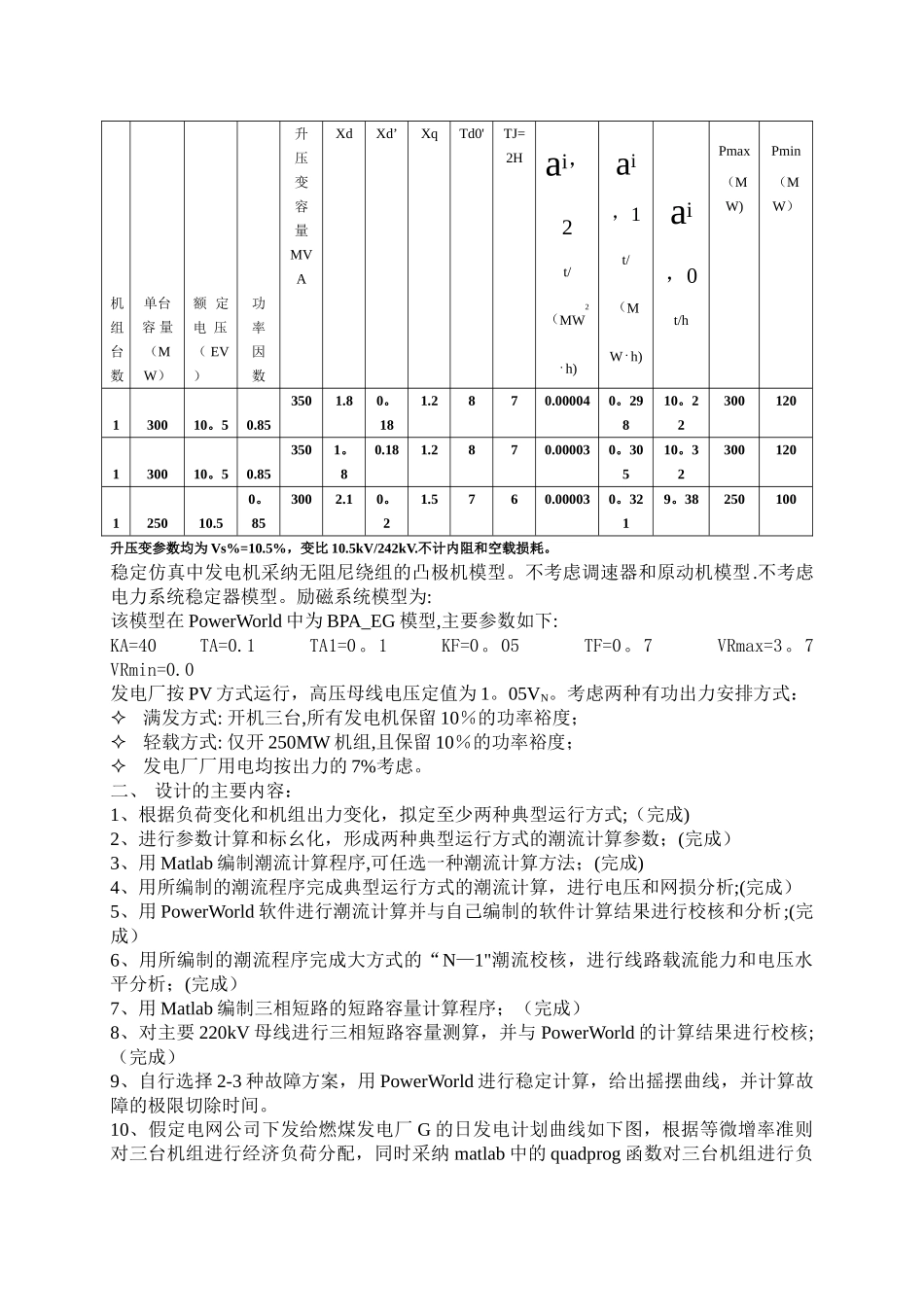

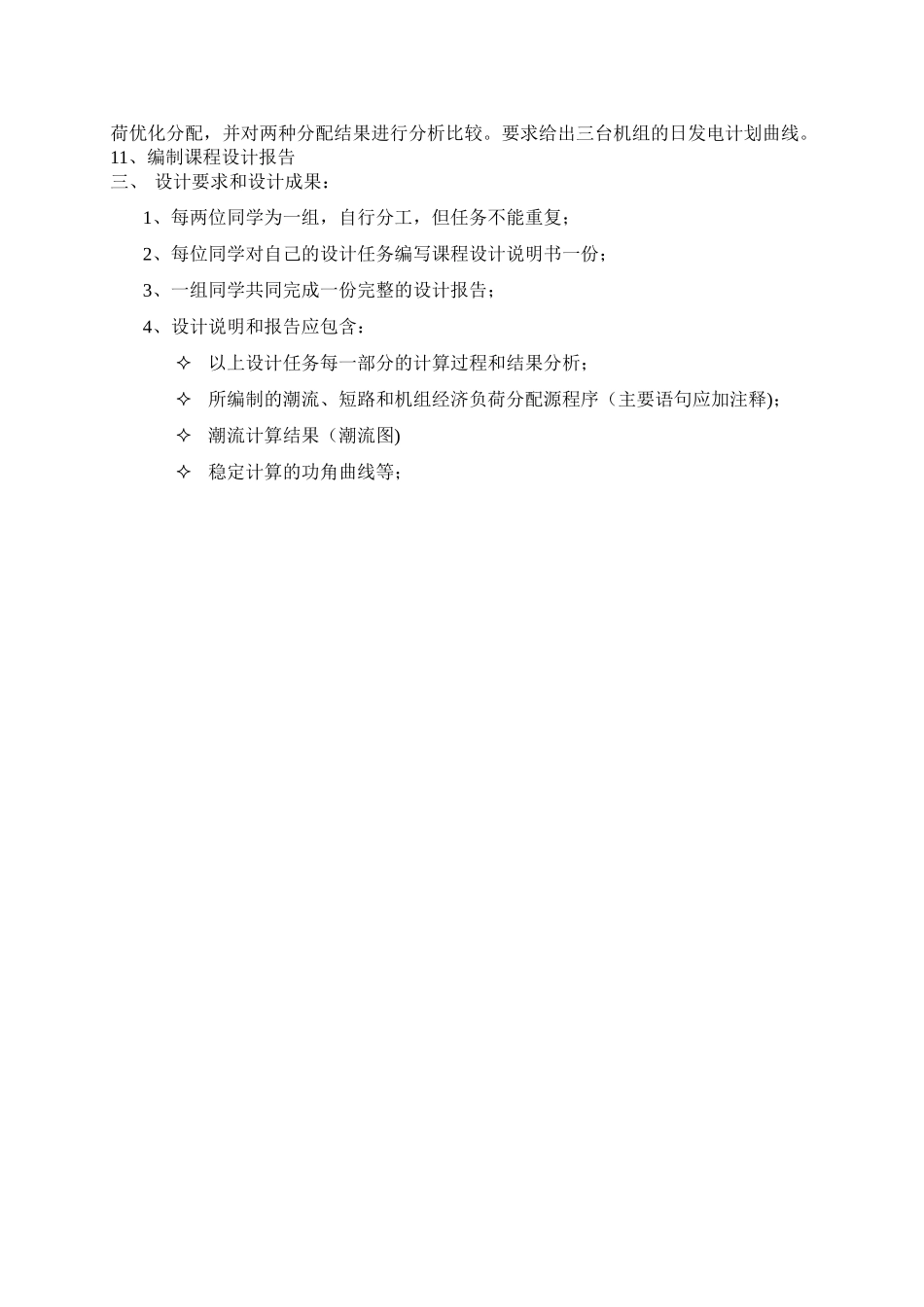

电力系统运行方式分析和计算设计报告专 业： 电气工程及其自动化 班 级: 11 级电气 1 班 学 号： 202430213166 202430212176 姓 名: 杨玉豪 潘鸣 华南理工大学电力学院2024—01—050、课程设计题目 A3：电力系统运行方式分析和计算姓名： 指导老师： 一、一个 220kV 分网结构和参数如下：500kV 站（#1）的 220kV 母线视为无穷大母线，电压恒定在 230kV。图中，各变电站参数如下表：编号类型220kV 最大负荷，MVA＃1500kV 站平衡节点＃2220kV 站230+j40＃3220kV 站210+j25＃4220kV 站300+j85#5220kV 站410+j110＃6220kV 站220+j30各变电站负荷曲线基本一致。日负荷曲线主要参数为：日负荷率:0。85，日最小负荷系数：0.64各线路长度如图所示。所有线路型号均为 LGJ—2*300，基本电气参数为：正序参数： r = 0.054Ω/km, x = 0。308Ω/km, C = 0.0116 µF/km；零序参数： r0 = 0。204Ω/km， x0 = 0.968Ω/km， C0 = 0。0078 µF/km；40ºC 长期运行允许的最大电流：1190A.燃煤发电厂 G 有三台机组,均采纳单元接线.电厂 220kV 侧采纳双母接线。发电机组主要参数如下表（在 PowerWorld 中选择 GENTRA 模型):机组台数单台容 量（MW）额 定电 压（ EV）功率因数升压变容量MVAXdXd’XqTd0'TJ=2H ai，2t/（MW2h)ai，1t/（MWh)ai，0t/hPmax（MW)Pmin（MW）130010。50.853501.80。181.2870.000040。29810。22300120130010。50.853501。80.181.2870.000030。30510。32300120125010.50。853002.10。21.5760.000030。3219。38250100升压变参数均为 Vs%=10.5%，变比 10.5kV/242kV.不计内阻和空载损耗。稳定仿真中发电机采纳无阻尼绕组的凸极机模型。不考虑调速器和原动机模型.不考虑电力系统稳定器模型。励磁系统模型为:该模型在 PowerWorld 中为 BPA_EG 模型,主要参数如下:KA=40 TA=0.1 TA1=0。1 KF=0。05 TF=0。7 VRmax=3。7 VRmin=0.0 发电厂按 PV 方式运行，高压母线电压定值为 1。05VN。考虑两种有功出力安排方式：满发方式: 开机三台,所有发电机保留 10％的功率裕度；轻载方式: 仅开 250MW 机组,且保留 10％的功率裕度；发电厂厂用电均按出力的 7%考虑。二、 设计的主要内容：1、根据负荷变化和机组出力变化，拟定至少两种典型运行方式;（完成)2、进行参数计算和标幺化，形成两种典型运行方式的潮流计算参数；(完成）3、用 Matlab 编制潮流计算...
