电力系统远程监控系统

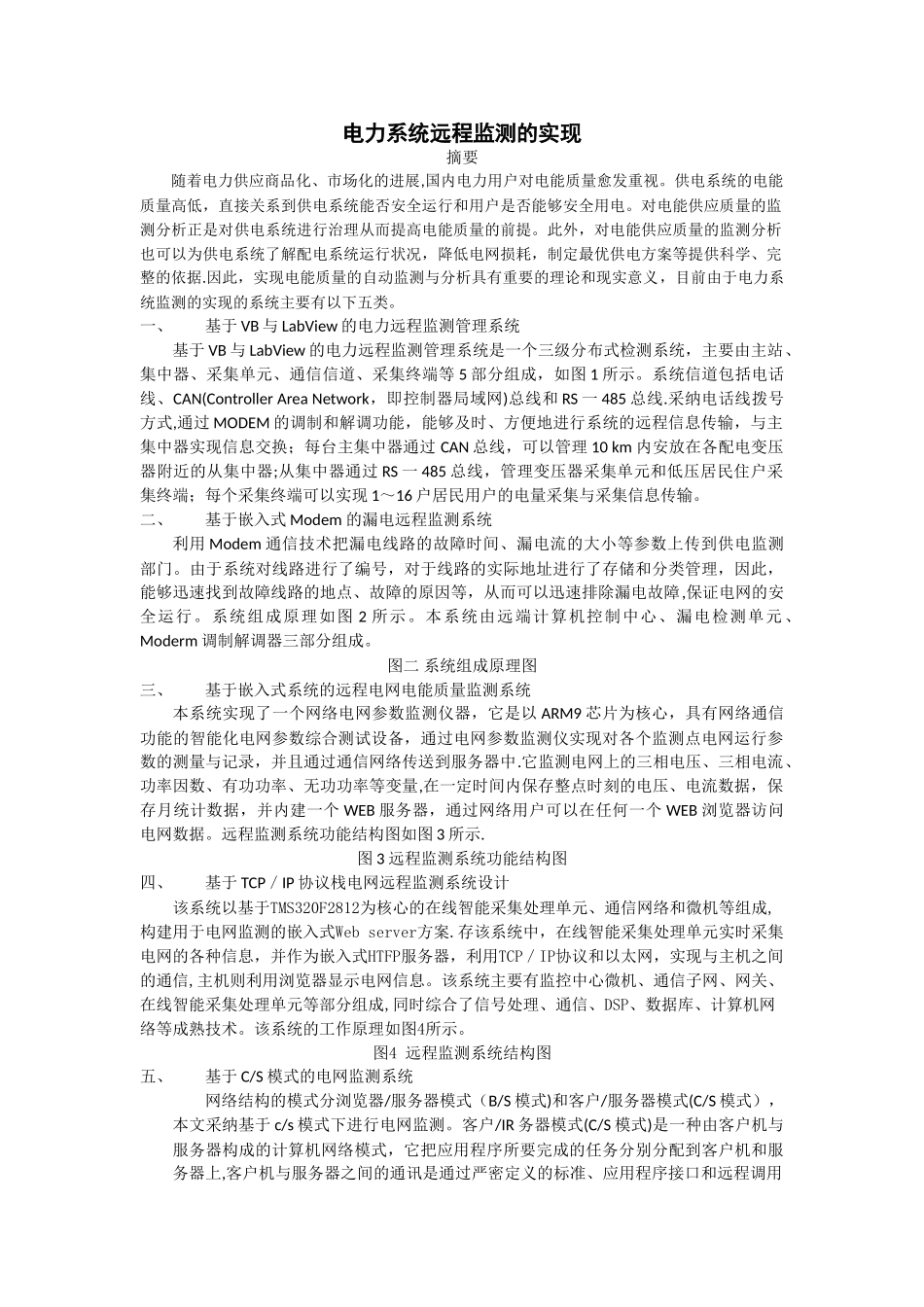

电力系统远程监控系统_第1页
1/2

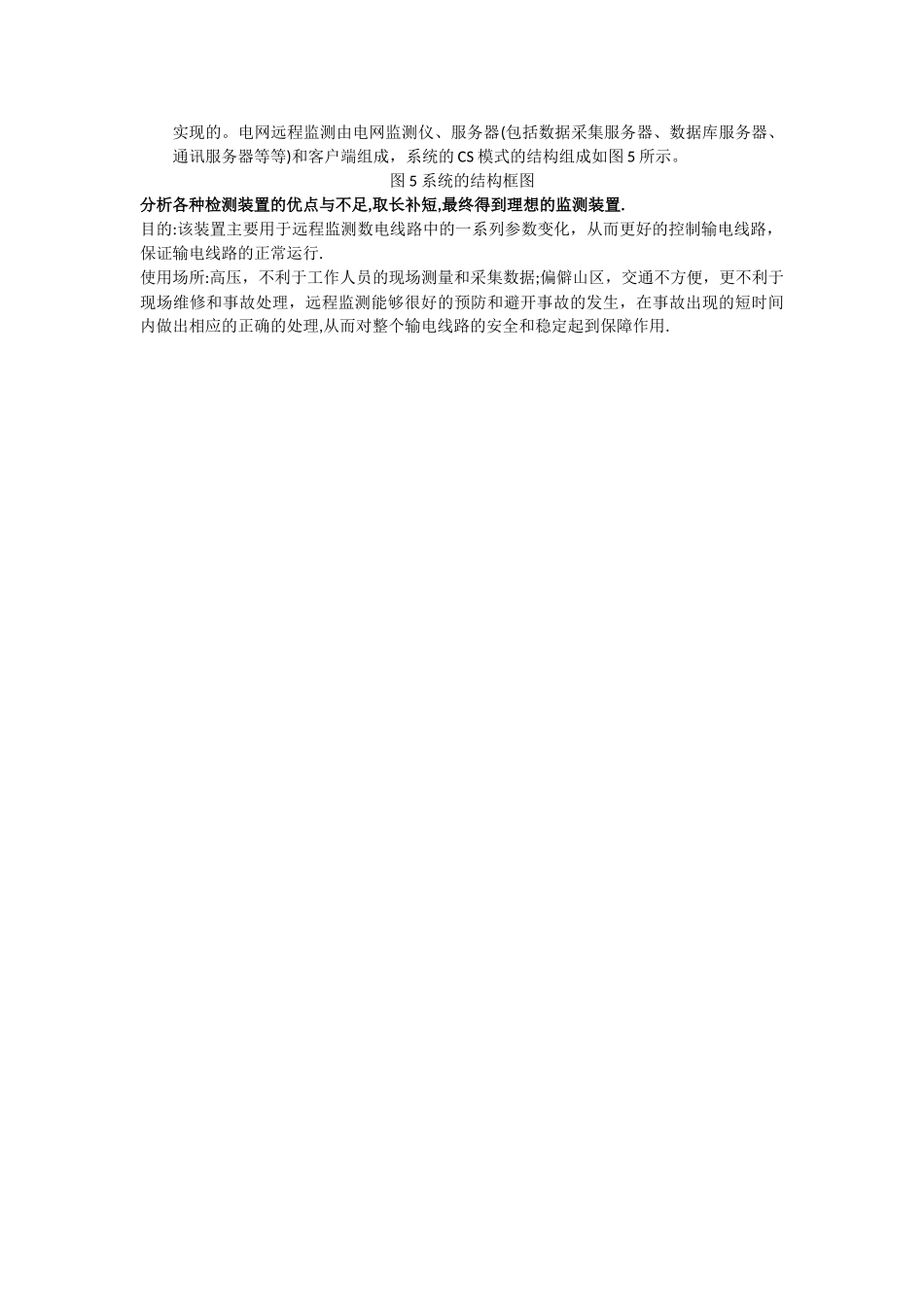

电力系统远程监控系统_第2页
2/2
电力系统远程监测的实现摘要随着电力供应商品化、市场化的进展,国内电力用户对电能质量愈发重视。供电系统的电能质量高低,直接关系到供电系统能否安全运行和用户是否能够安全用电。对电能供应质量的监测分析正是对供电系统进行治理从而提高电能质量的前提。此外,对电能供应质量的监测分析也可以为供电系统了解配电系统运行状况,降低电网损耗,制定最优供电方案等提供科学、完整的依据.因此,实现电能质量的自动监测与分析具有重要的理论和现实意义,目前由于电力系统监测的实现的系统主要有以下五类。一、基于 VB 与 LabView 的电力远程监测管理系统基于 VB 与 LabView 的电力远程监测管理系统是一个三级分布式检测系统,主要由主站、集中器、采集单元、通信信道、采集终端等 5 部分组成,如图 1 所示。系统信道包括电话线、CAN(Controller Area Network,即控制器局域网)总线和 RS 一 485 总线.采纳电话线拨号方式,通过 MODEM 的调制和解调功能,能够及时、方便地进行系统的远程信息传输,与主集中器实现信息交换;每台主集中器通过 CAN 总线,可以管理 10 km 内安放在各配电变压器附近的从集中器;从集中器通过 RS 一 485 总线,管理变压器采集单元和低压居民住户采集终端;每个采集终端可以实现 1~16 户居民用户的电量采集与采集信息传输。二、基于嵌入式 Modem 的漏电远程监测系统利用 Modem 通信技术把漏电线路的故障时间、漏电流的大小等参数上传到供电监测部门。由于系统对线路进行了编号,对于线路的实际地址进行了存储和分类管理,因此,能够迅速找到故障线路的地点、故障的原因等,从而可以迅速排除漏电故障,保证电网的安全运行。系统组成原理如图 2 所示。本系统由远端计算机控制中心、漏电检测单元 、Moderm 调制解调器三部分组成。图二 系统组成原理图三、基于嵌入式系统的远程电网电能质量监测系统本系统实现了一个网络电网参数监测仪器,它是以 ARM9 芯片为核心,具有网络通信功能的智能化电网参数综合测试设备,通过电网参数监测仪实现对各个监测点电网运行参数的测量与记录,并且通过通信网络传送到服务器中.它监测电网上的三相电压、三相电流、功率因数、有功功率、无功功率等变量,在一定时间内保存整点时刻的电压、电流数据,保存月统计数据,并内建一个 WEB 服务器,通过网络用户可以在任何一个 WEB 浏览器访问电网数据。远程监测系统功能结构图如图 3 所示.图 3 远程监...
