电厂15MW蒸汽轮发电机组施工方案

电厂15MW蒸汽轮发电机组施工方案_第1页
1/7
电厂15MW蒸汽轮发电机组施工方案_第2页
2/7
电厂15MW蒸汽轮发电机组施工方案_第3页
3/7

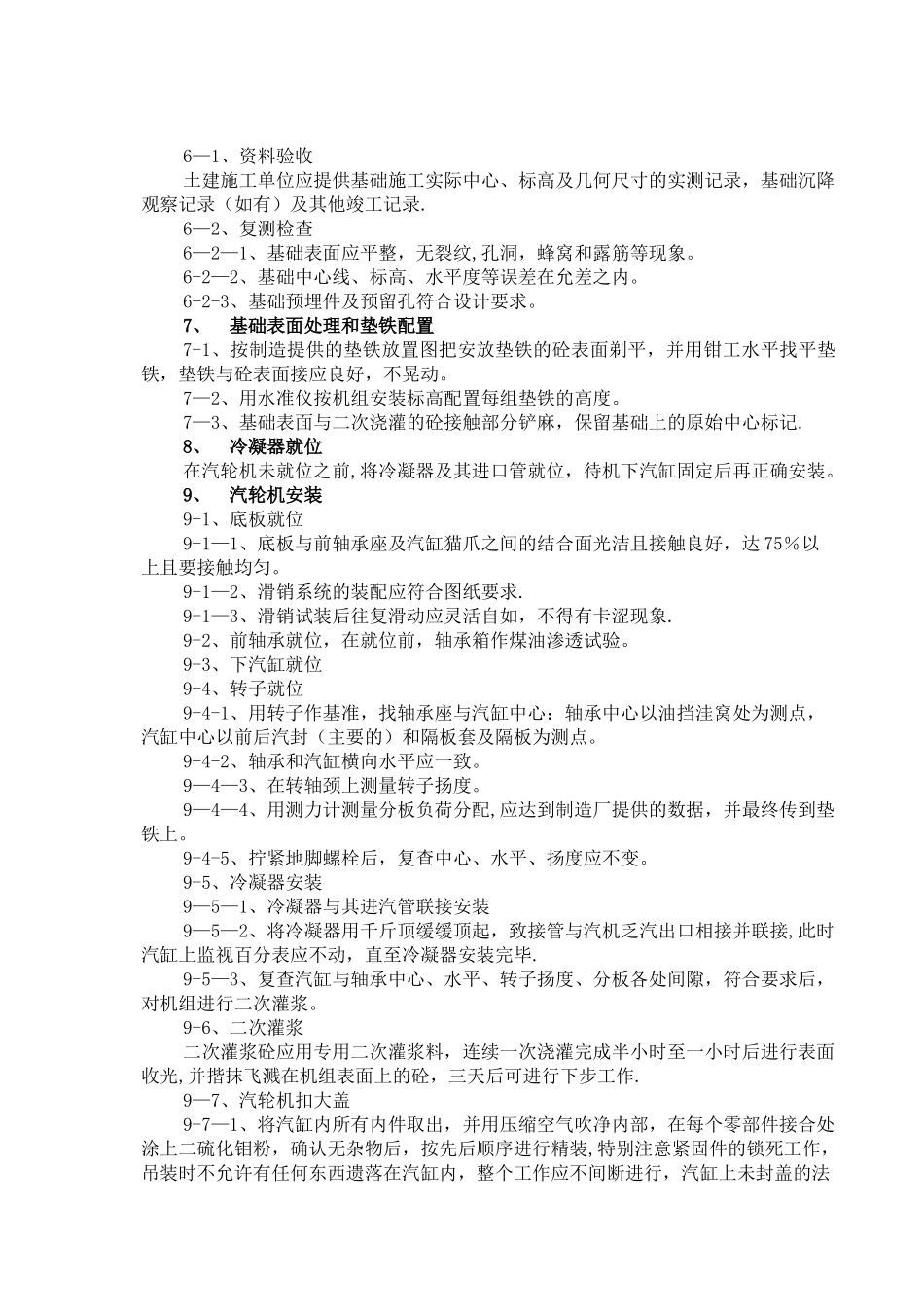

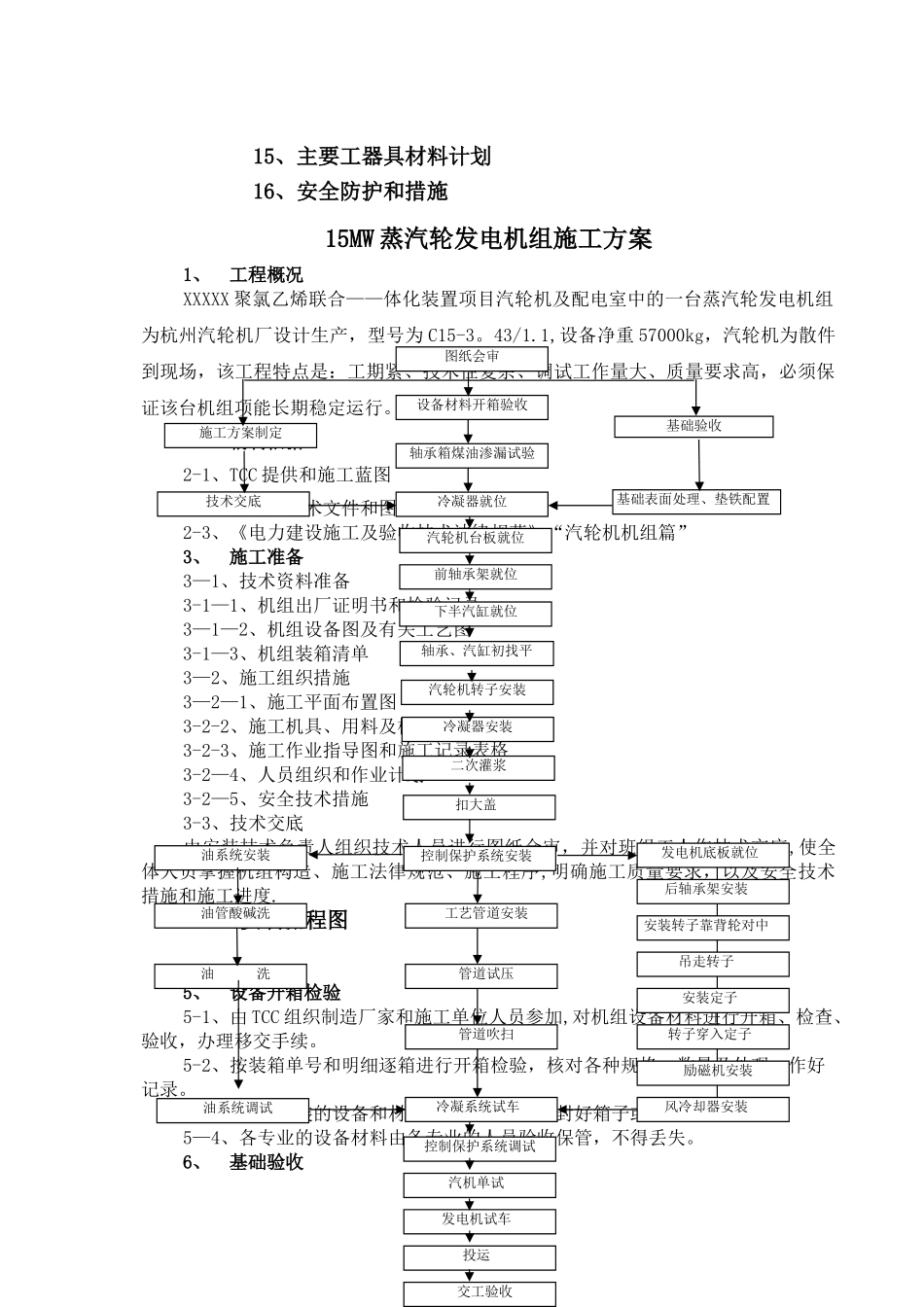

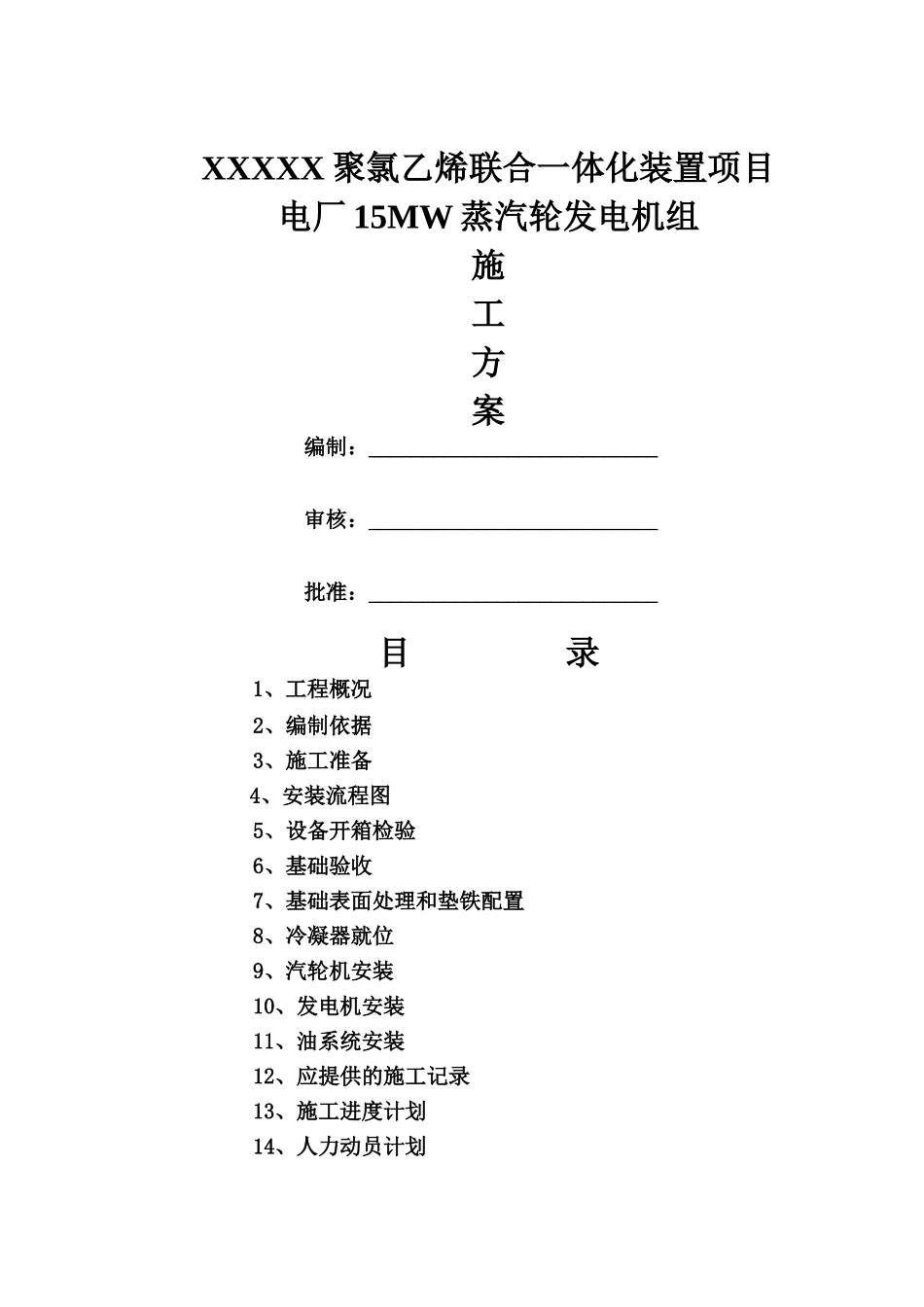

XXXXX 聚氯乙烯联合一体化装置项目电厂 15MW 蒸汽轮发电机组施工方案 编制:___________________________ 审核:___________________________ 批准:___________________________目 录 1、工程概况2、编制依据3、施工准备 4、安装流程图5、设备开箱检验6、基础验收7、基础表面处理和垫铁配置8、冷凝器就位9、汽轮机安装10、发电机安装11、油系统安装12、应提供的施工记录13、施工进度计划14、人力动员计划15、主要工器具材料计划 16、安全防护和措施15MW 蒸汽轮发电机组施工方案1、工程概况XXXXX 聚氯乙烯联合——体化装置项目汽轮机及配电室中的一台蒸汽轮发电机组为杭州汽轮机厂设计生产,型号为 C15-3。43/1.1,设备净重 57000kg,汽轮机为散件到现场,该工程特点是:工期紧、技术性复杂、调试工作量大、质量要求高,必须保证该台机组项能长期稳定运行。2、编制依据2-1、TCC 提供和施工蓝图2-2、制造厂技术文件和图纸2-3、《电力建设施工及验收技术法律规范》“汽轮机机组篇”3、施工准备3—1、技术资料准备3-1—1、机组出厂证明书和检验记录3—1—2、机组设备图及有关工艺图3-1—3、机组装箱清单3—2、施工组织措施3—2—1、施工平面布置图3-2-2、施工机具、用料及检测仪表3-2-3、施工作业指导图和施工记录表格3-2—4、人员组织和作业计划3-2—5、安全技术措施3-3、技术交底由安装技术负责人组织技术人员进行图纸会审,并对班组工人作技术交底,使全体人员掌握机组构造、施工法律规范、施工程序,明确施工质量要求,以及安全技术措施和施工进度.4、 安装流程图 5、设备开箱检验5-1、由 TCC 组织制造厂家和施工单位人员参加,对机组设备材料进行开箱、检查、验收,办理移交手续。5-2、按装箱单号和明细逐箱进行开箱检验,核对各种规格、数量及外观,作好记录。5—3、暂不安装的设备和材料检验后,应重新封好箱子或暂不开箱检验。5—4、各专业的设备材料由各专业的人员验收保管,不得丢失。6、基础验收图纸会审施工方案制定设备材料开箱验收基础验收技术交底轴承箱煤油渗漏试验基础表面处理、垫铁配置 冷凝器就位汽轮机台板就位扣大盖 控制保护系统安装 工艺管道安装 管道试压 管道吹扫冷凝系统试车 汽机单试 发电机试车 控制保护系统调试投运 交工验收 油系统安装 油管酸碱洗 油 洗 油系统调试发电机底板就位 后轴承架安装 安装转子靠背轮对中 吊走转子 安装定子 转子穿入定子 励磁机安装风冷却器安装 前轴...
