电子厂员工培训资料

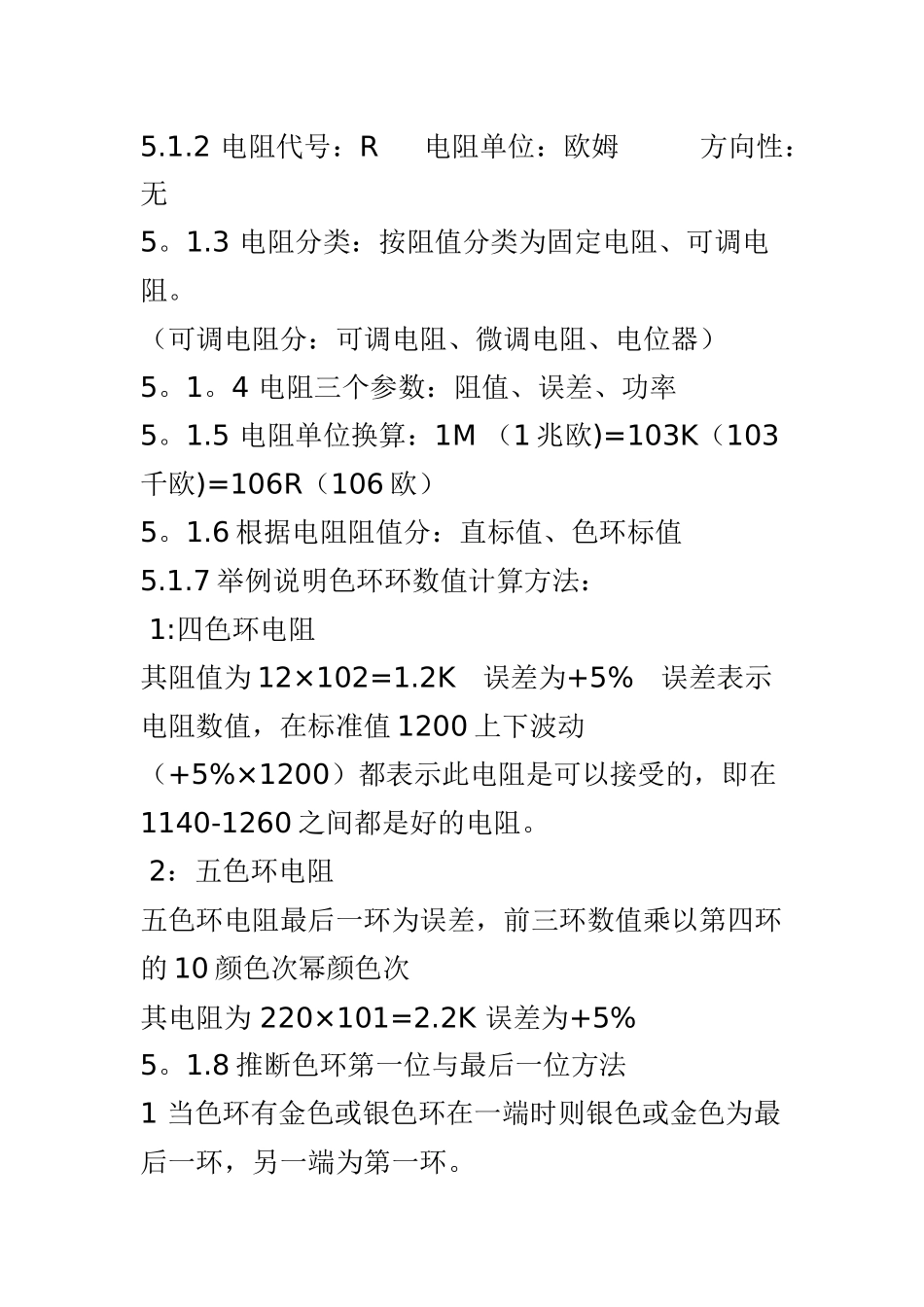

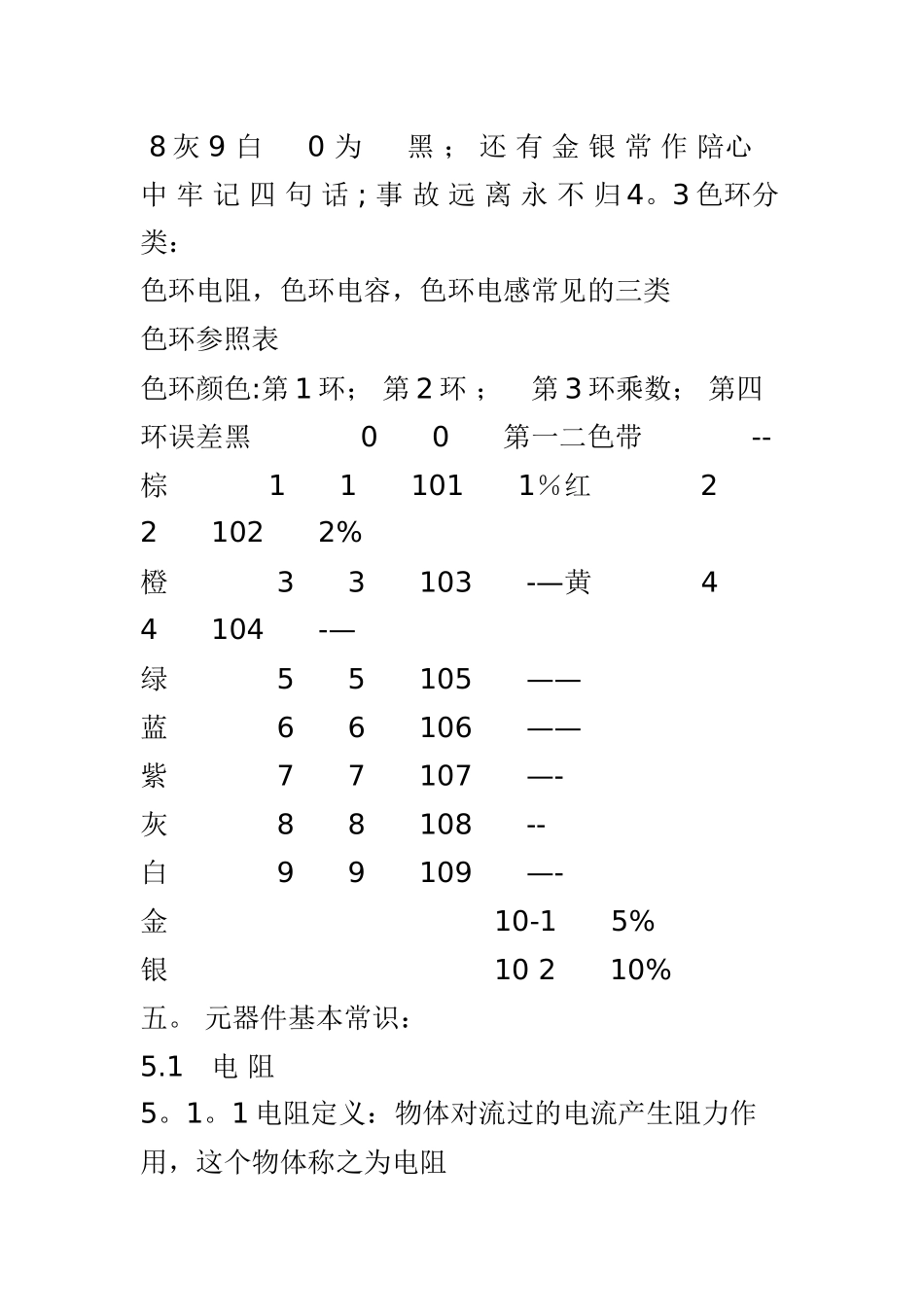

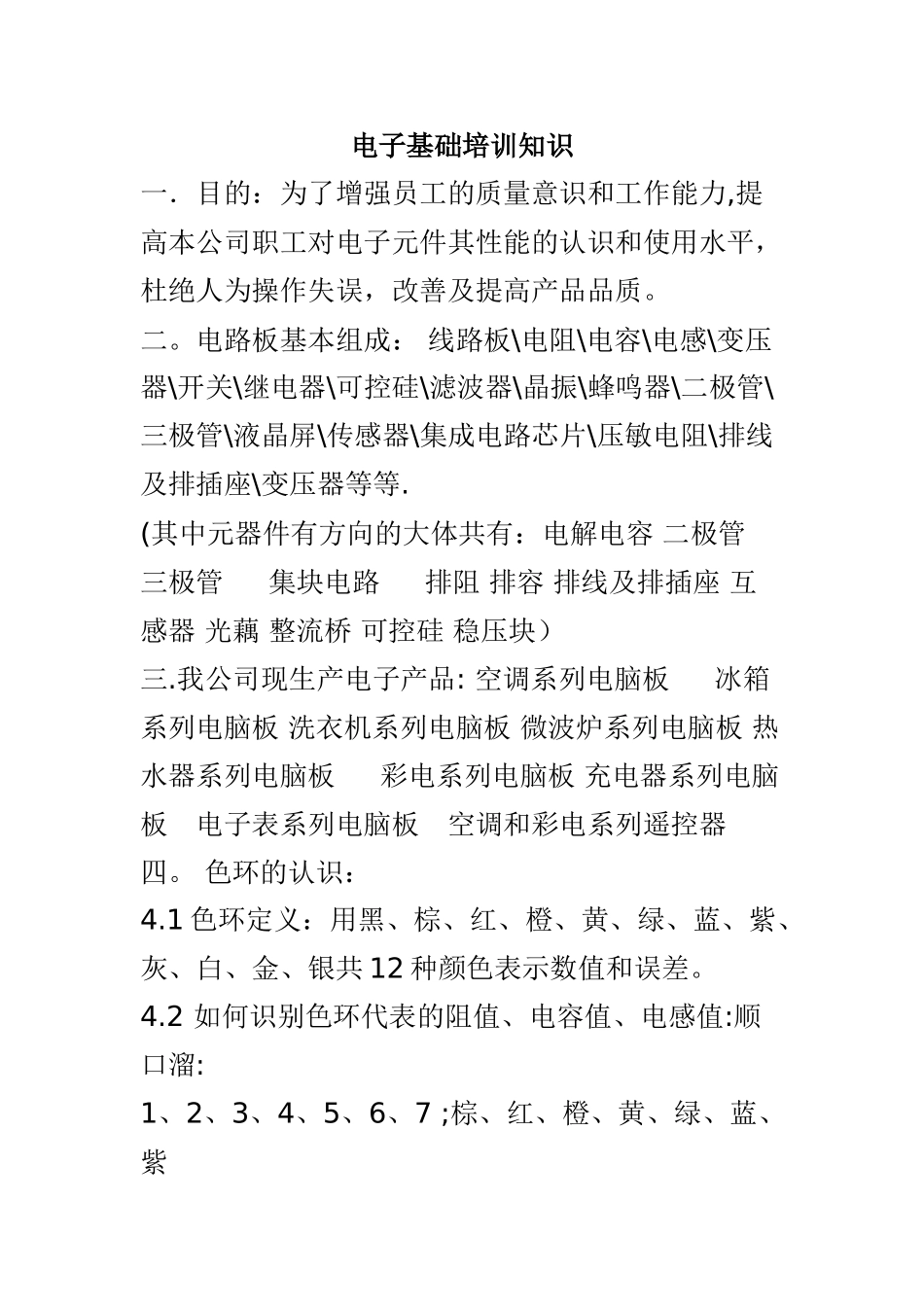

电子基础培训知识一．目的：为了增强员工的质量意识和工作能力,提高本公司职工对电子元件其性能的认识和使用水平，杜绝人为操作失误，改善及提高产品品质。 二。电路板基本组成： 线路板\电阻\电容\电感\变压器\开关\继电器\可控硅\滤波器\晶振\蜂鸣器\二极管\三极管\液晶屏\传感器\集成电路芯片\压敏电阻\排线及排插座\变压器等等. (其中元器件有方向的大体共有：电解电容 二极管 三极管 集块电路 排阻 排容 排线及排插座 互感器 光藕 整流桥 可控硅 稳压块） 三.我公司现生产电子产品: 空调系列电脑板 冰箱系列电脑板 洗衣机系列电脑板 微波炉系列电脑板 热水器系列电脑板 彩电系列电脑板 充电器系列电脑板 电子表系列电脑板 空调和彩电系列遥控器 四。 色环的认识： 4.1 色环定义：用黑、棕、红、橙、黄、绿、蓝、紫、灰、白、金、银共 12 种颜色表示数值和误差。 4.2 如何识别色环代表的阻值、电容值、电感值:顺口溜: 1、2、3、4、5、6、7 ;棕、红、橙、黄、绿、蓝、紫 8 灰 9 白 0 为 黑 ； 还 有 金 银 常 作 陪心 中 牢 记 四 句 话 ; 事 故 远 离 永 不 归 4。3 色环分类： 色环电阻，色环电容，色环电感常见的三类色环参照表 色环颜色:第 1 环； 第 2 环 ； 第 3 环乘数； 第四环误差黑 0 0 第一二色带 --棕 1 1 101 1％红 2 2 102 2% 橙 3 3 103 -—黄 4 4 104 -— 绿 5 5 105 —— 蓝 6 6 106 —— 紫 7 7 107 —- 灰 8 8 108 -- 白 9 9 109 —- 金 10-1 5% 银 10 2 10% 五。 元器件基本常识： 5.1 电 阻 5。1。1 电阻定义：物体对流过的电流产生阻力作用，这个物体称之为电阻 5.1.2 电阻代号：R 电阻单位：欧姆 方向性：无 5。1.3 电阻分类：按阻值分类为固定电阻、可调电阻。 （可调电阻分：可调电阻、微调电阻、电位器） 5。1。4 电阻三个参数：阻值、误差、功率 5。1.5 电阻单位换算：1M （1 兆欧)=103K（103千欧)=106R（106 欧） 5。1.6 根据电阻阻值分：直标值、色环标值 5.1.7 举例说明色环环数值计算方法： 1:四色环电阻其阻值为 12×102=1.2K 误差为+5% 误差表示电阻数值，在标准值 1200 上下波动（+5%×1200）都表示此电阻是可以接受的，即在1140-1260 之间都是好的电阻。 2：五色环电阻五色环电阻最后一环为误差，前三环数值乘以第四环的 10 颜色...
