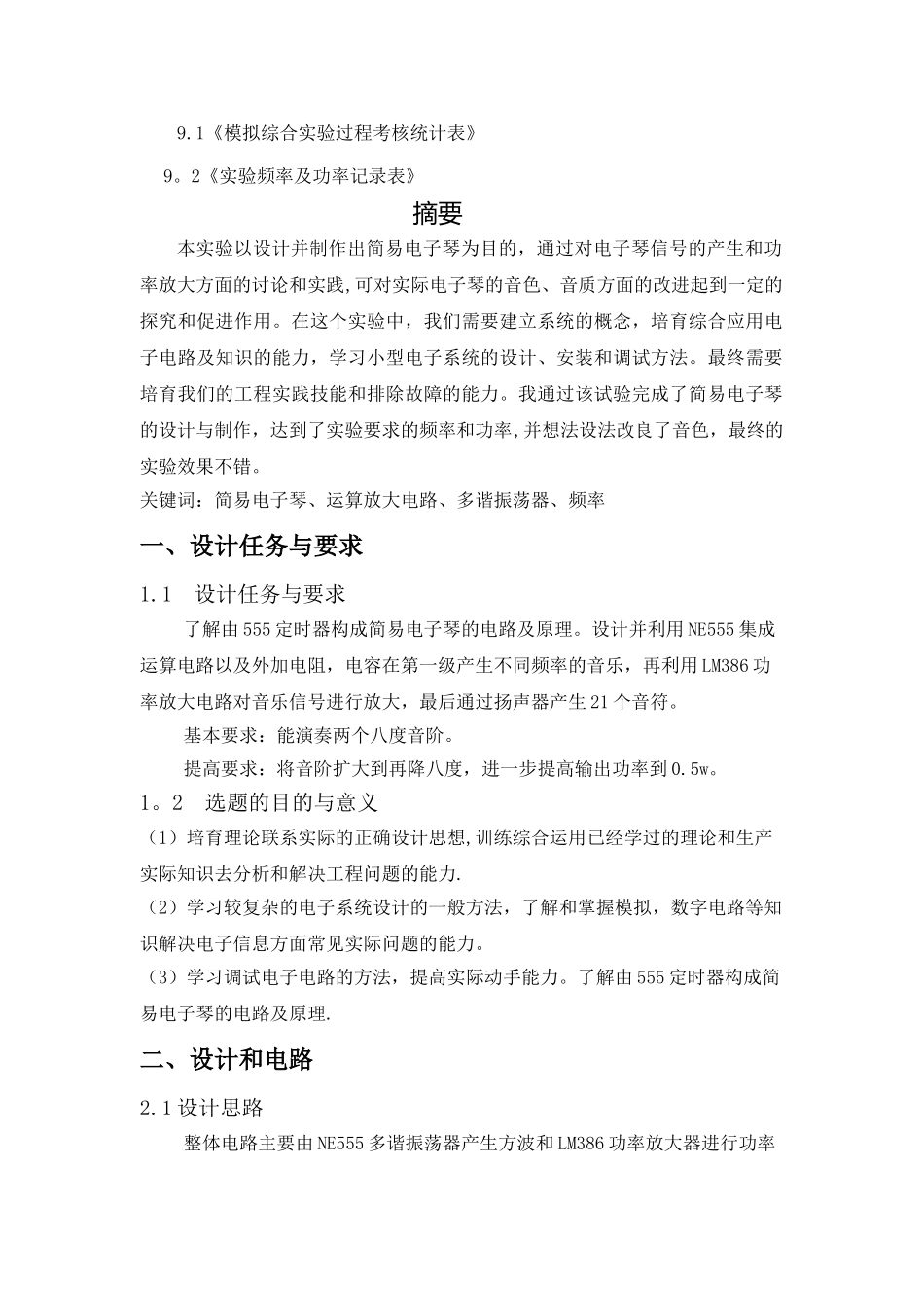

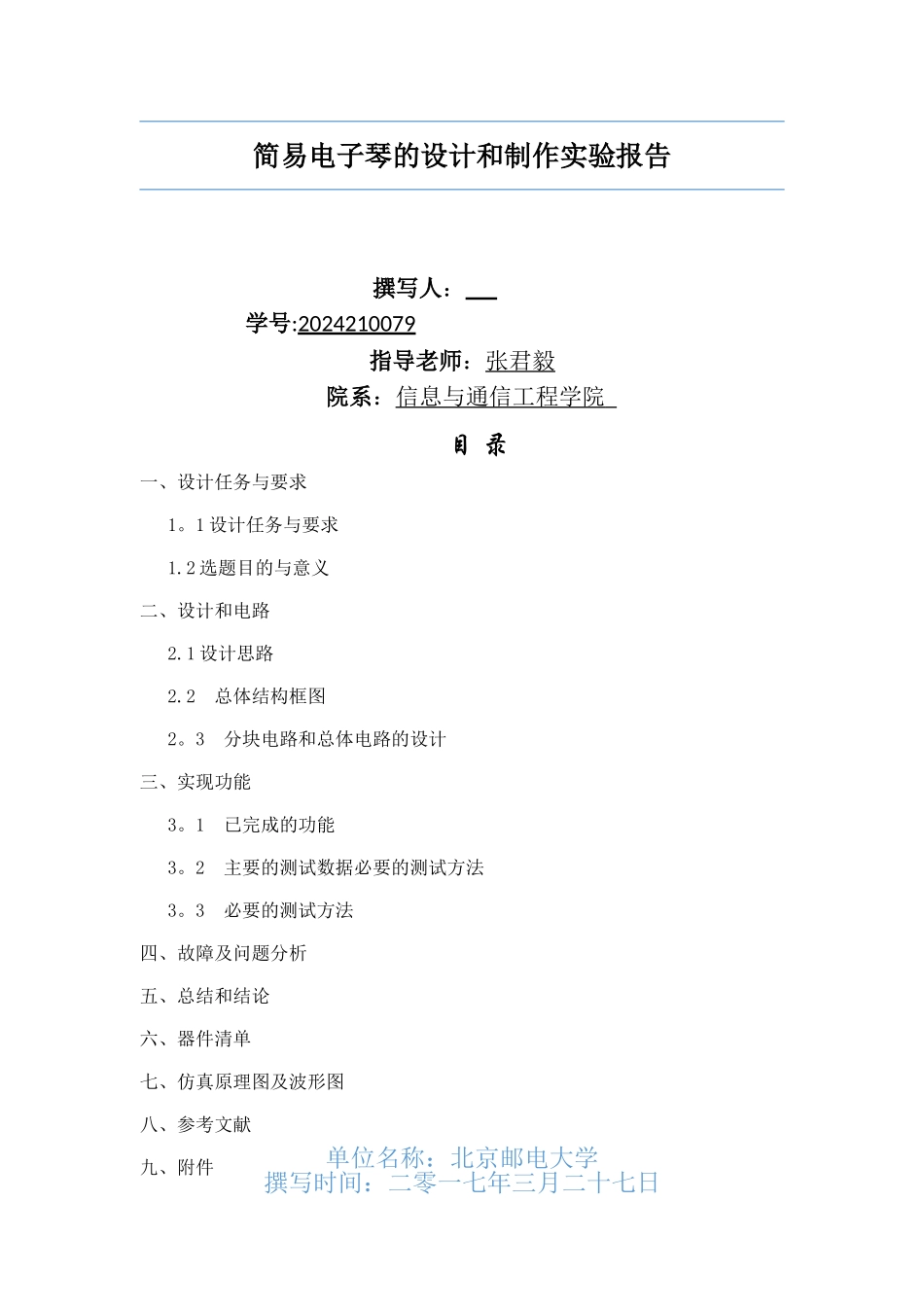

电子琴设计制作完整实验报告_第1页
1/7
电子琴设计制作完整实验报告_第2页
2/7

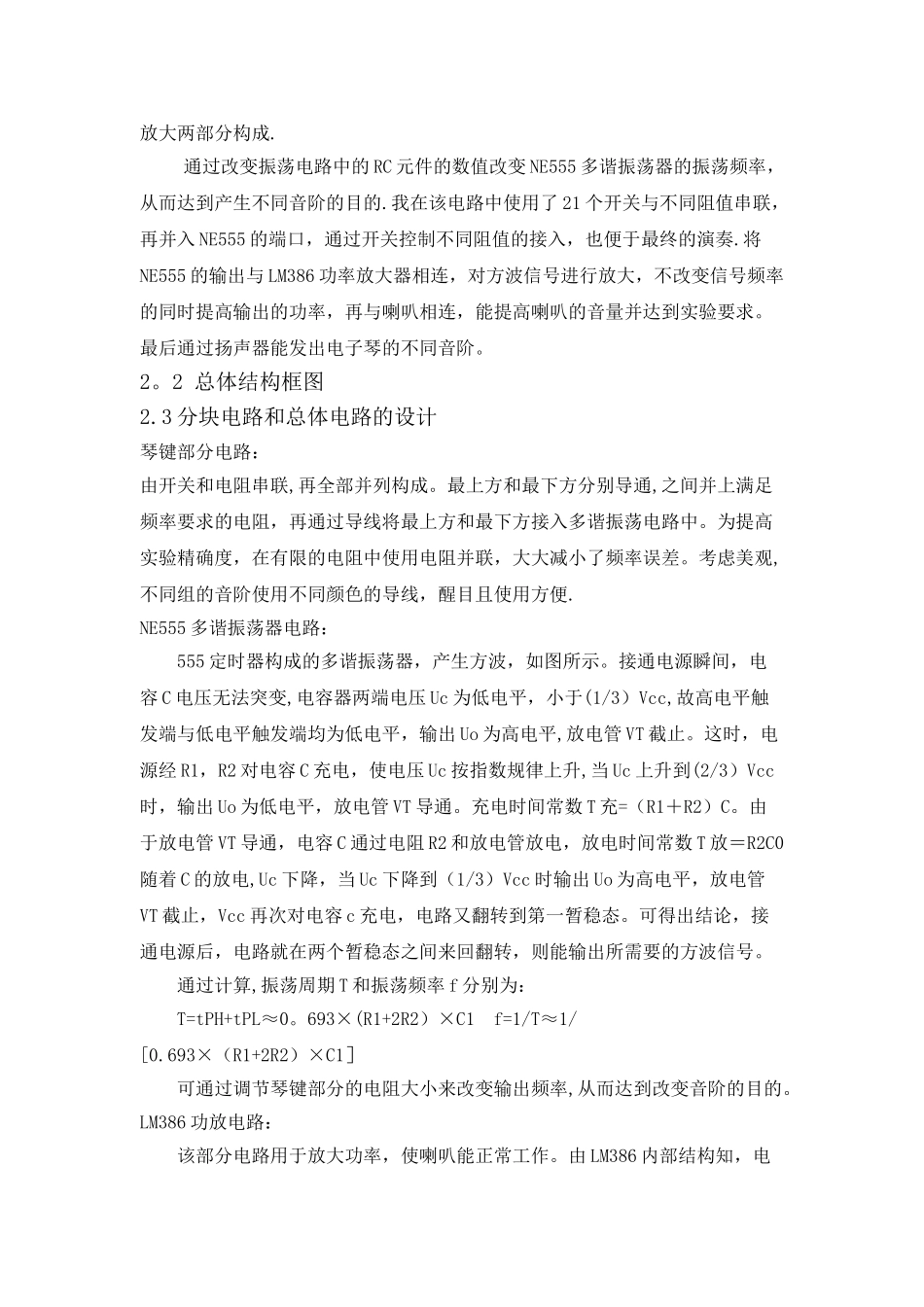

电子琴设计制作完整实验报告_第3页
3/7
简易电子琴的设计和制作实验报告撰写人: 学号:2024210079指导老师:张君毅院系:信息与通信工程学院 目 录一、设计任务与要求 1。1 设计任务与要求 1.2 选题目的与意义二、设计和电路 2.1 设计思路 2.2 总体结构框图 2。3 分块电路和总体电路的设计三、实现功能 3。1 已完成的功能 3。2 主要的测试数据必要的测试方法 3。3 必要的测试方法四、故障及问题分析五、总结和结论六、器件清单七、仿真原理图及波形图八、参考文献九、附件 单位名称:北京邮电大学撰写时间:二零一七年三月二十七日9.1《模拟综合实验过程考核统计表》 9。2《实验频率及功率记录表》摘要本实验以设计并制作出简易电子琴为目的,通过对电子琴信号的产生和功率放大方面的讨论和实践,可对实际电子琴的音色、音质方面的改进起到一定的探究和促进作用。在这个实验中,我们需要建立系统的概念,培育综合应用电子电路及知识的能力,学习小型电子系统的设计、安装和调试方法。最终需要培育我们的工程实践技能和排除故障的能力。我通过该试验完成了简易电子琴的设计与制作,达到了实验要求的频率和功率,并想法设法改良了音色,最终的实验效果不错。关键词:简易电子琴、运算放大电路、多谐振荡器、频率 一、设计任务与要求1.1 设计任务与要求了解由 555 定时器构成简易电子琴的电路及原理。设计并利用 NE555 集成运算电路以及外加电阻,电容在第一级产生不同频率的音乐,再利用 LM386 功率放大电路对音乐信号进行放大,最后通过扬声器产生 21 个音符。基本要求:能演奏两个八度音阶。提高要求:将音阶扩大到再降八度,进一步提高输出功率到 0.5w。1。2 选题的目的与意义(1)培育理论联系实际的正确设计思想,训练综合运用已经学过的理论和生产实际知识去分析和解决工程问题的能力.(2)学习较复杂的电子系统设计的一般方法,了解和掌握模拟,数字电路等知识解决电子信息方面常见实际问题的能力。 (3)学习调试电子电路的方法,提高实际动手能力。了解由 555 定时器构成简易电子琴的电路及原理.二、设计和电路2.1 设计思路整体电路主要由 NE555 多谐振荡器产生方波和 LM386 功率放大器进行功率放大两部分构成.通过改变振荡电路中的 RC 元件的数值改变 NE555 多谐振荡器的振荡频率,从而达到产生不同音阶的目的.我在该电路中使用了 21 个开关与不同阻值串联,再并入 NE555 的端口,通过开关控制不同阻值的接入,也便于最终的演奏....
