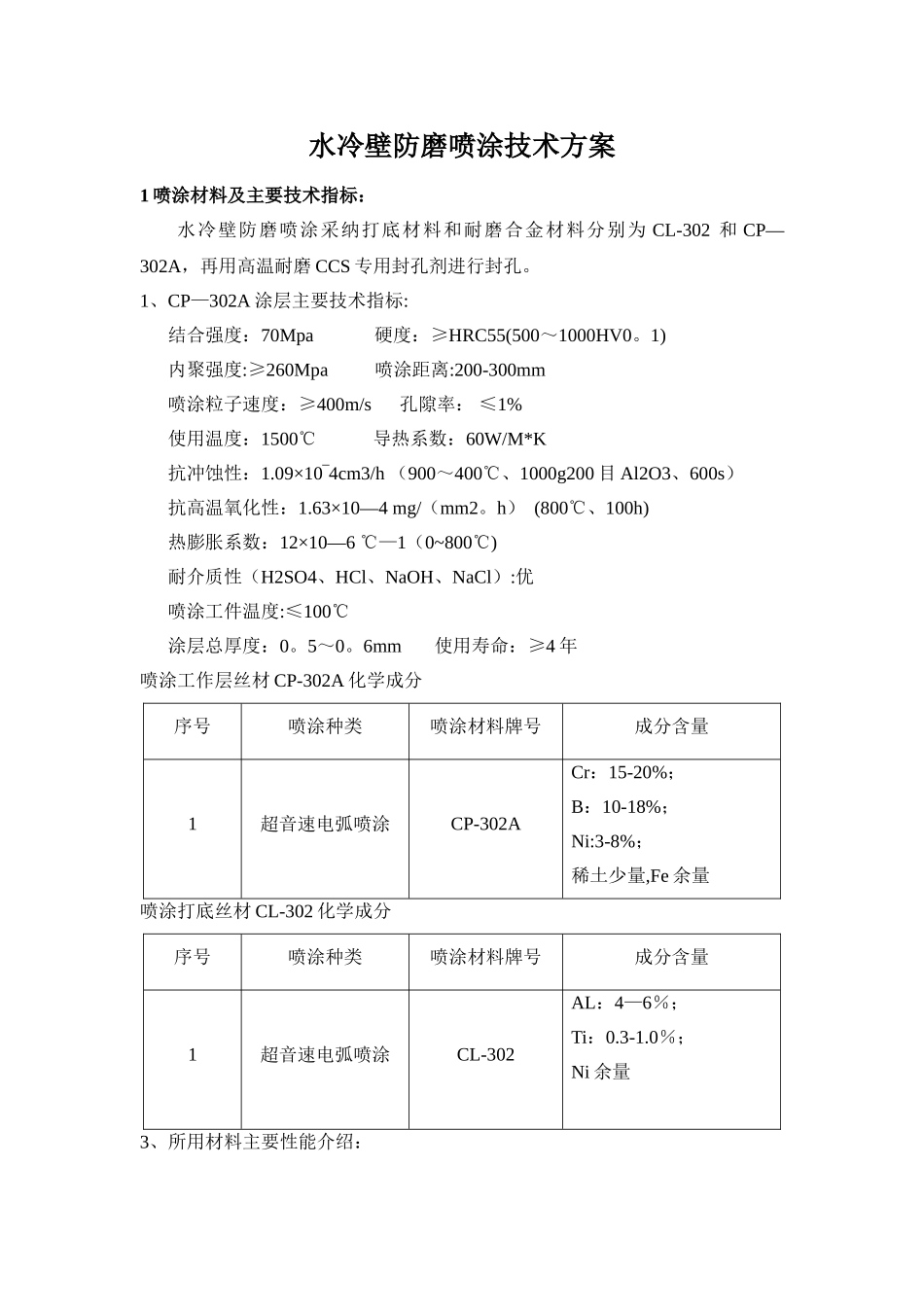

电弧喷涂技术方案_第1页
1/7

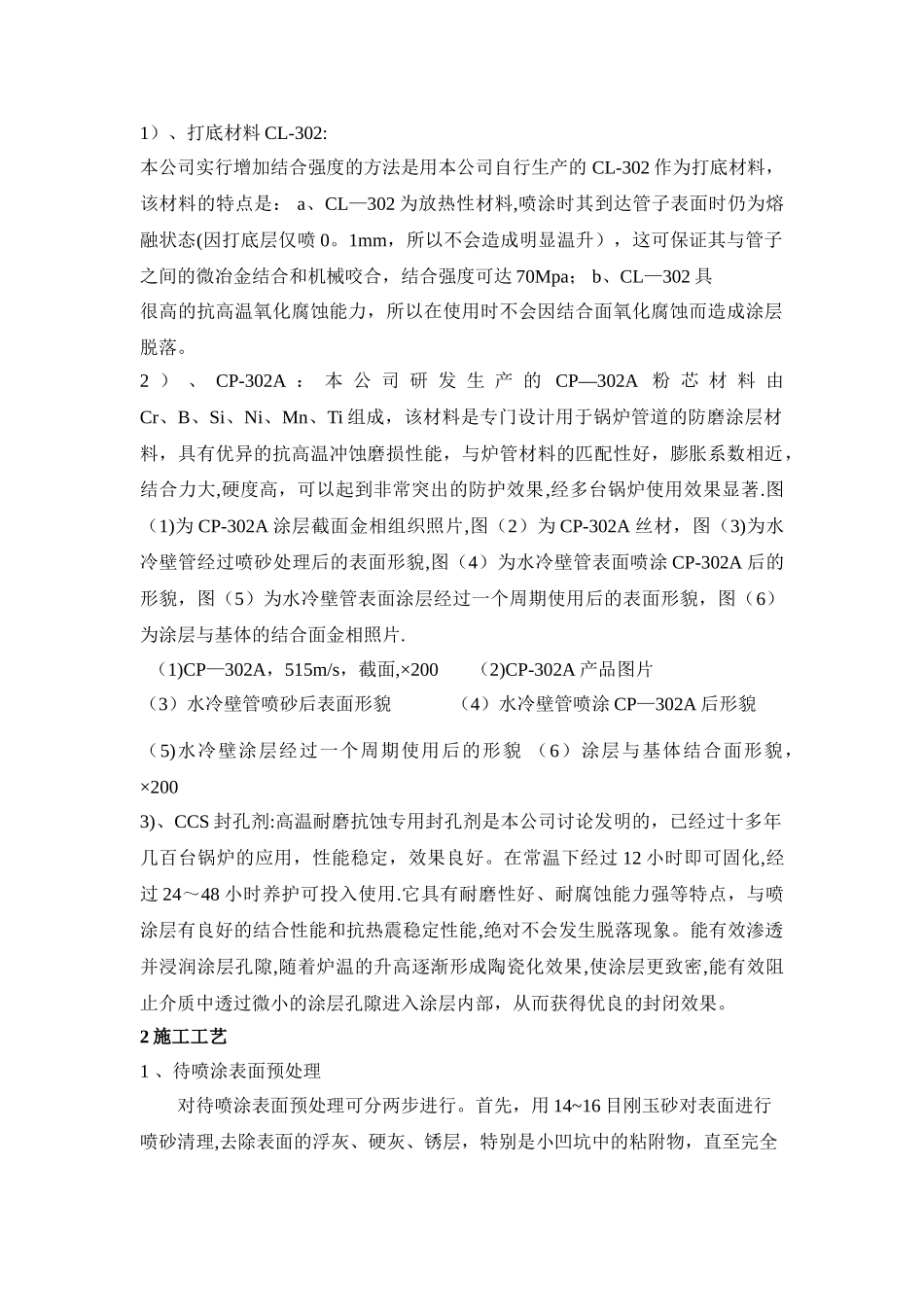

电弧喷涂技术方案_第2页
2/7

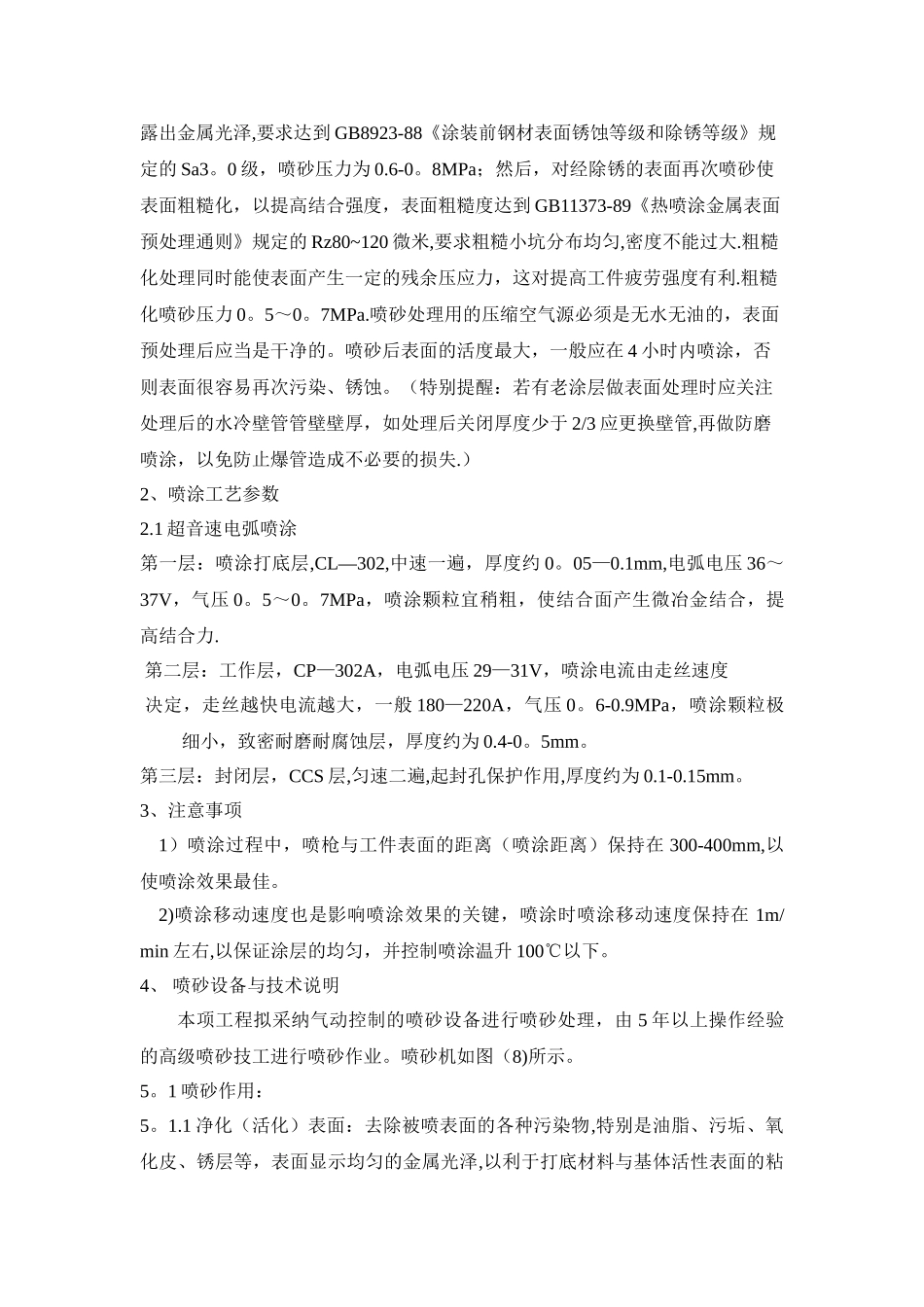

电弧喷涂技术方案_第3页
3/7
水冷壁防磨喷涂技术方案1 喷涂材料及主要技术指标:水冷壁防磨喷涂采纳打底材料和耐磨合金材料分别为 CL-302 和 CP—302A,再用高温耐磨 CCS 专用封孔剂进行封孔。1、CP—302A 涂层主要技术指标:结合强度:70Mpa 硬度:≥HRC55(500~1000HV0。1) 内聚强度:≥260Mpa 喷涂距离:200-300mm喷涂粒子速度:≥400m/s 孔隙率: ≤1% 使用温度:1500℃ 导热系数:60W/M*K抗冲蚀性:1.09×10‾4cm3/h (900~400℃、1000g200 目 Al2O3、600s) 抗高温氧化性:1.63×10—4 mg/(mm2。h) (800℃、100h)热膨胀系数:12×10—6 ℃—1(0~800℃) 耐介质性(H2SO4、HCl、NaOH、NaCl):优喷涂工件温度:≤100℃涂层总厚度:0。5~0。6mm 使用寿命:≥4 年喷涂工作层丝材 CP-302A 化学成分序号喷涂种类喷涂材料牌号成分含量1超音速电弧喷涂CP-302ACr:15-20%;B:10-18%;Ni:3-8%;稀土少量,Fe 余量喷涂打底丝材 CL-302 化学成分序号喷涂种类喷涂材料牌号成分含量1超音速电弧喷涂CL-302AL:4—6%;Ti:0.3-1.0%;Ni 余量3、所用材料主要性能介绍:1)、打底材料 CL-302:本公司实行增加结合强度的方法是用本公司自行生产的 CL-302 作为打底材料,该材料的特点是: a、CL—302 为放热性材料,喷涂时其到达管子表面时仍为熔融状态(因打底层仅喷 0。1mm,所以不会造成明显温升),这可保证其与管子之间的微冶金结合和机械咬合,结合强度可达 70Mpa; b、CL—302 具很高的抗高温氧化腐蚀能力,所以在使用时不会因结合面氧化腐蚀而造成涂层脱落。2 ) 、 CP-302A : 本 公 司 研 发 生 产 的 CP—302A 粉 芯 材 料 由Cr、B、Si、Ni、Mn、Ti 组成,该材料是专门设计用于锅炉管道的防磨涂层材料,具有优异的抗高温冲蚀磨损性能,与炉管材料的匹配性好,膨胀系数相近,结合力大,硬度高,可以起到非常突出的防护效果,经多台锅炉使用效果显著.图(1)为 CP-302A 涂层截面金相组织照片,图(2)为 CP-302A 丝材,图(3)为水冷壁管经过喷砂处理后的表面形貌,图(4)为水冷壁管表面喷涂 CP-302A 后的形貌,图(5)为水冷壁管表面涂层经过一个周期使用后的表面形貌,图(6)为涂层与基体的结合面金相照片. (1)CP—302A,515m/s,截面,×200 (2)CP-302A 产品图片(3)水冷壁管喷砂后表面形貌 (4)水冷壁管喷涂 CP—302A 后形貌(5)水冷壁涂层经过一个周期使用后的形貌 (6)涂层与基体结合面形貌,×2003)...
