电梯井内落地脚手架搭设方案

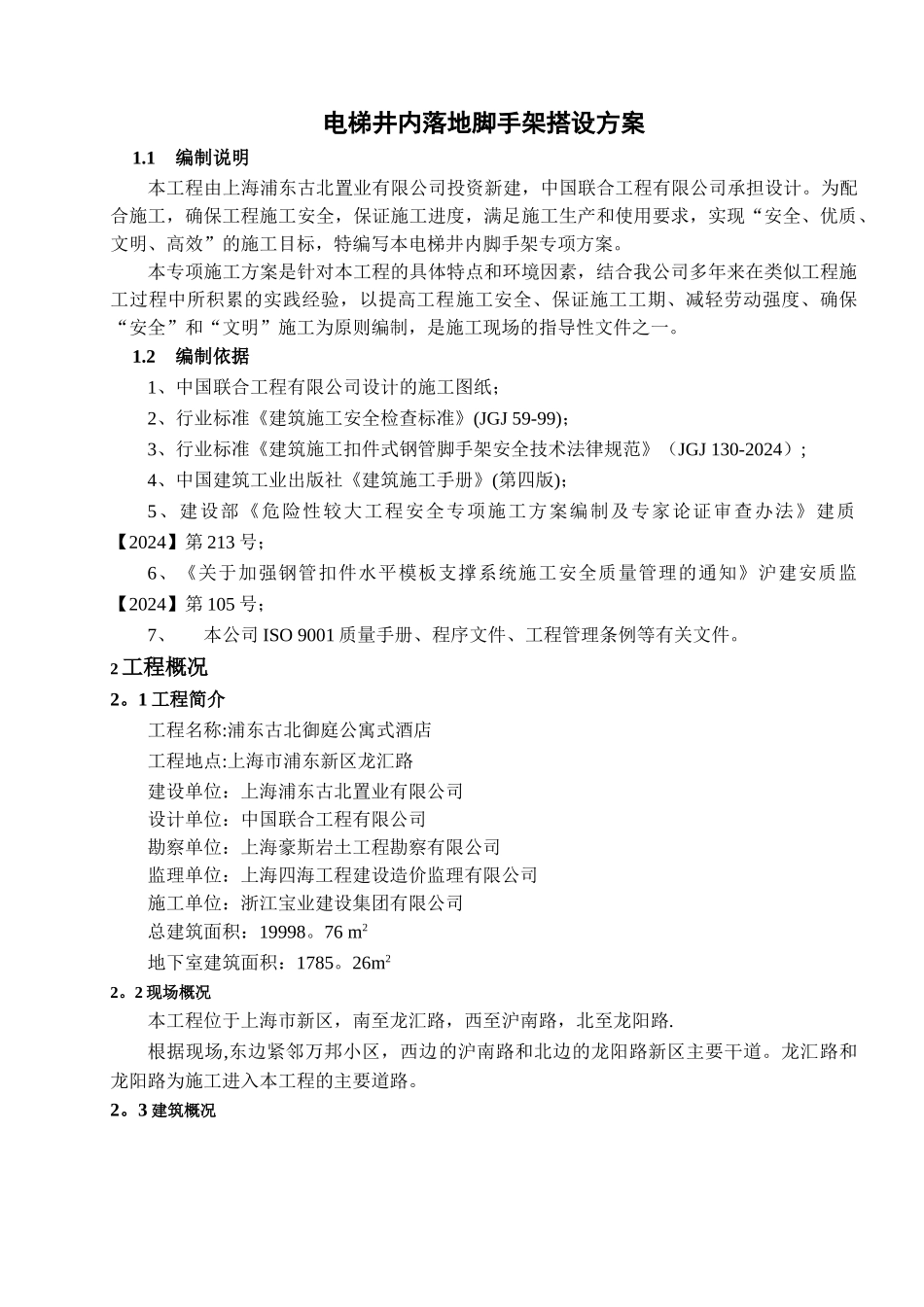

电梯井内落地脚手架搭设方案1.1编制说明本工程由上海浦东古北置业有限公司投资新建，中国联合工程有限公司承担设计。为配合施工，确保工程施工安全，保证施工进度，满足施工生产和使用要求，实现“安全、优质、文明、高效”的施工目标，特编写本电梯井内脚手架专项方案。本专项施工方案是针对本工程的具体特点和环境因素，结合我公司多年来在类似工程施工过程中所积累的实践经验，以提高工程施工安全、保证施工工期、减轻劳动强度、确保“安全”和“文明”施工为原则编制，是施工现场的指导性文件之一。1.2编制依据1、中国联合工程有限公司设计的施工图纸；2、行业标准《建筑施工安全检查标准》(JGJ 59-99)；3、行业标准《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ 130-2024）;4、中国建筑工业出版社《建筑施工手册》(第四版)；5、建设部《危险性较大工程安全专项施工方案编制及专家论证审查办法》建质【2024】第 213 号；6、《关于加强钢管扣件水平模板支撑系统施工安全质量管理的通知》沪建安质监【2024】第 105 号；7、本公司 ISO 9001 质量手册、程序文件、工程管理条例等有关文件。2工程概况2。1 工程简介工程名称:浦东古北御庭公寓式酒店工程地点:上海市浦东新区龙汇路建设单位：上海浦东古北置业有限公司设计单位：中国联合工程有限公司勘察单位：上海豪斯岩土工程勘察有限公司监理单位：上海四海工程建设造价监理有限公司施工单位：浙江宝业建设集团有限公司总建筑面积：19998。76 m2地下室建筑面积：1785。26m22。2 现场概况本工程位于上海市新区，南至龙汇路，西至沪南路，北至龙阳路.根据现场,东边紧邻万邦小区，西边的沪南路和北边的龙阳路新区主要干道。龙汇路和龙阳路为施工进入本工程的主要道路。2。3 建筑概况本工程±0.000 相当于绝对标高 5。7m（吴淞高程）。3 电梯井内脚手架搭设3.1 构配件选材⑴ 钢管：φ48×3。0 规格; ⑵ 扣件:直角扣件、旋转扣件、对接扣件；⑶ 硬拉结：φ48×3.0 短钢管；⑷ 脚手板：铺旧夹层板.3.2 电梯井内落地脚手架搭设方案3.2 电梯井内架方案电梯井内布置四根立杆，立杆距墙 400mm；1 号电梯井立杆间距为 800mm×900mm;2 号电梯井立杆间距为 900mm×800m，脚手架步距 h＝1。6,立杆从七层下为落地脚手架采纳单管立杆；以上每五层 18 米为单立杆，下部采纳 16#工字钢穿过电梯井作隔离,脚手架步距 h＝1.6，按每两步间距设置连接点（拉撑杆）。电梯井内脚手...
