电气单体调试试验作业指导书

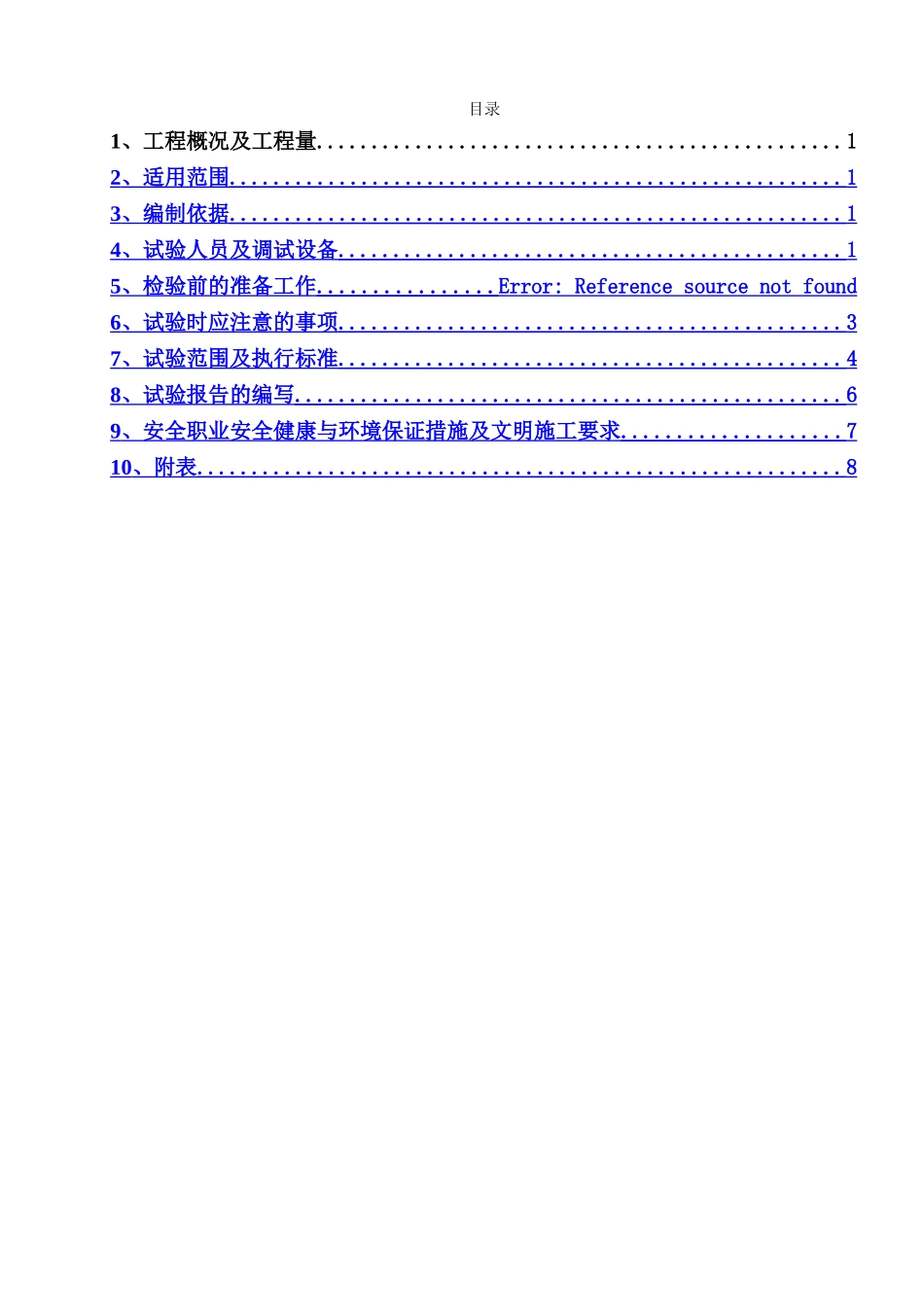

电气单体调试试验作业指导书_第1页
1/12

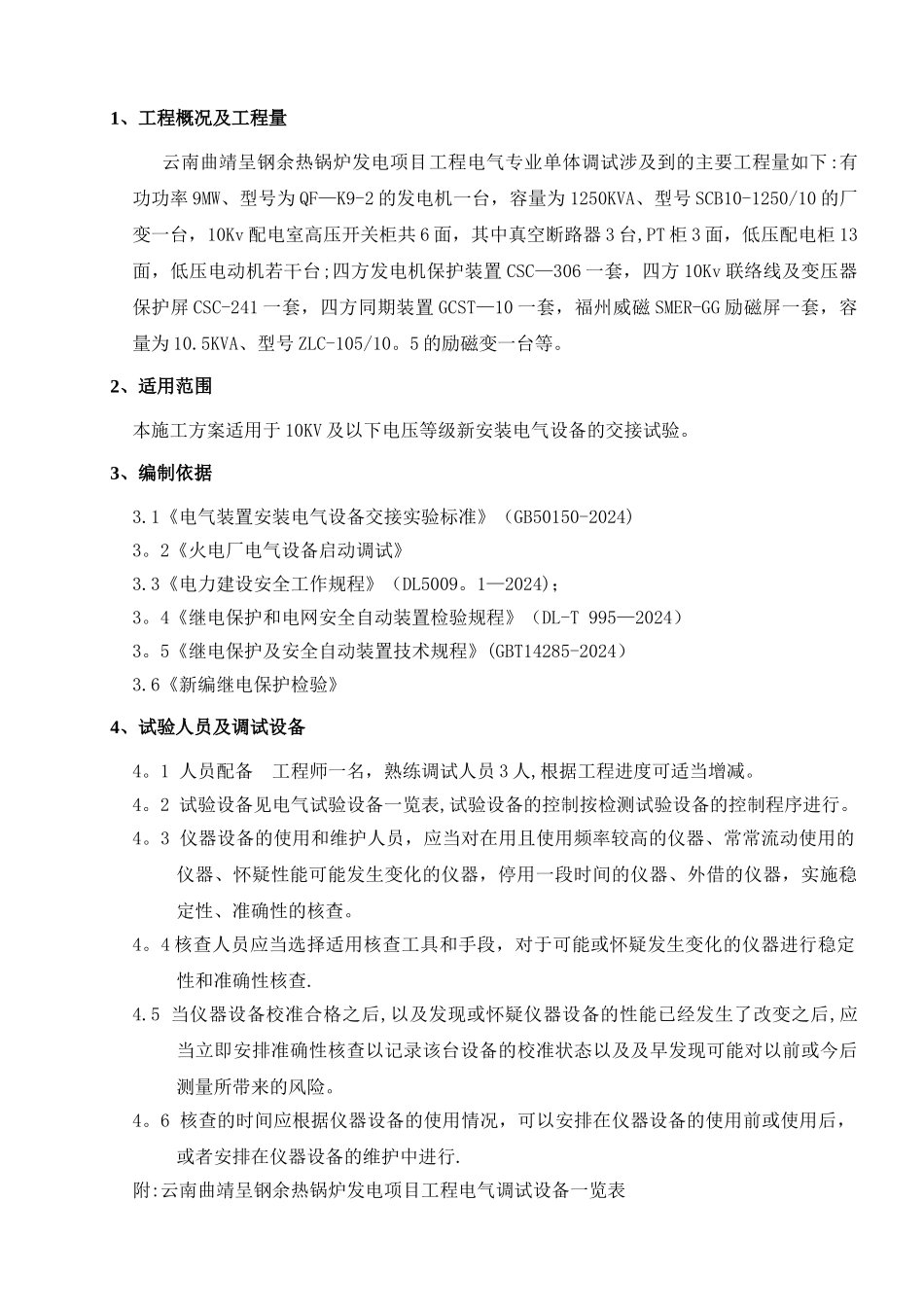

电气单体调试试验作业指导书_第2页
2/12

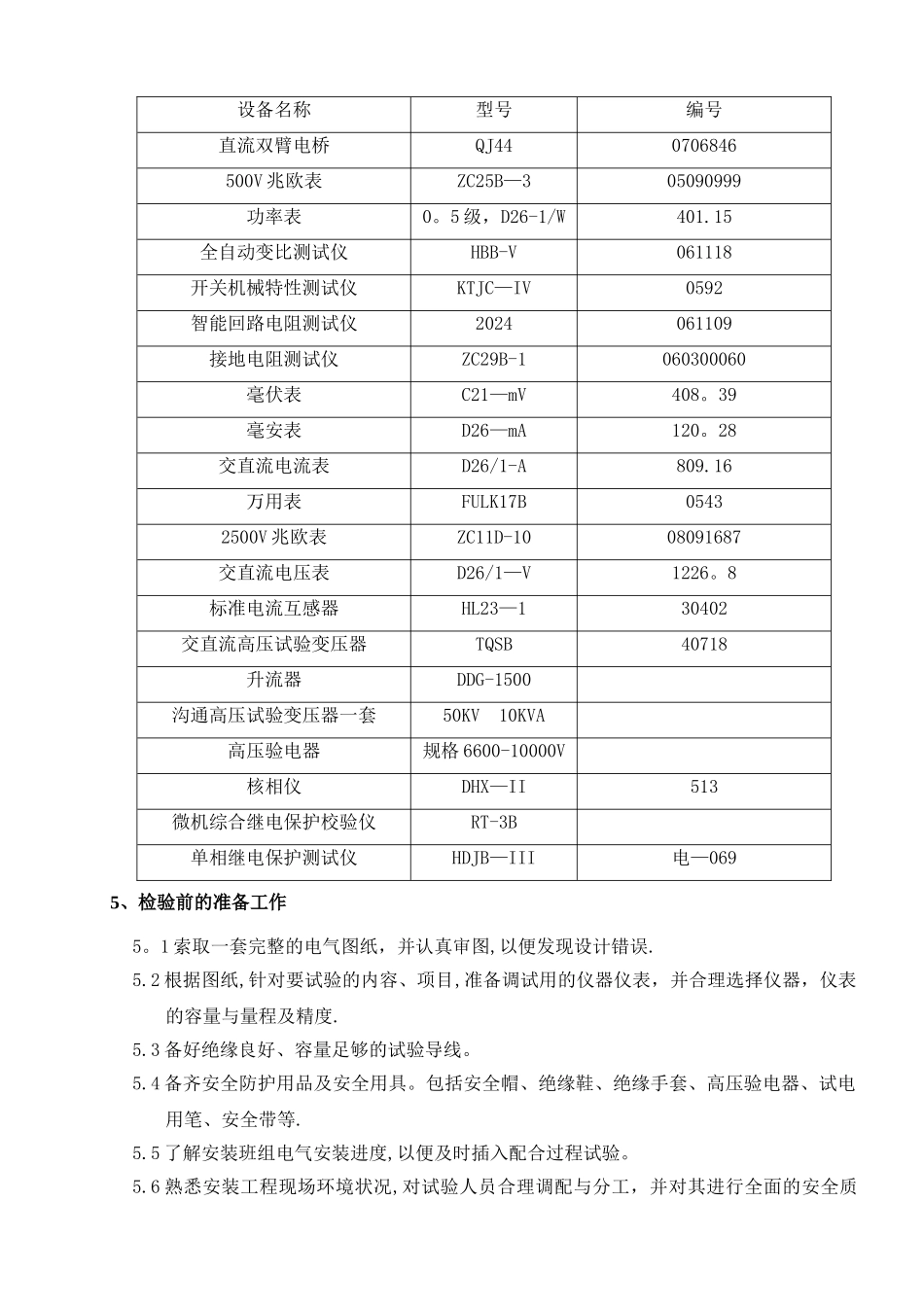

电气单体调试试验作业指导书_第3页
3/12
目录1、工程概况及工程量................................................12 、适用范围 ........................................................ 1 3 、编制依据 ........................................................ 1 4 、试验人员及调试设备 .............................................. 1 5 、检验前的准备工作 ................ Error: Reference source not found 6 、试验时应注意的事项 .............................................. 3 7 、试验范围及执行标准 .............................................. 4 8 、试验报告的编写 .................................................. 6 9 、安全职业安全健康与环境保证措施及文明施工要求 .................... 7 10 、附表 ........................................................... 8 1、工程概况及工程量 云南曲靖呈钢余热锅炉发电项目工程电气专业单体调试涉及到的主要工程量如下:有功功率 9MW、型号为 QF—K9-2 的发电机一台,容量为 1250KVA、型号 SCB10-1250/10 的厂变一台,10Kv 配电室高压开关柜共 6 面,其中真空断路器 3 台,PT 柜 3 面,低压配电柜 13面,低压电动机若干台;四方发电机保护装置 CSC—306 一套,四方 10Kv 联络线及变压器保护屏 CSC-241 一套,四方同期装置 GCST—10 一套,福州威磁 SMER-GG 励磁屏一套,容量为 10.5KVA、型号 ZLC-105/10。5 的励磁变一台等。2、适用范围本施工方案适用于 10KV 及以下电压等级新安装电气设备的交接试验。3、编制依据3.1《电气装置安装电气设备交接实验标准》(GB50150-2024)3。2《火电厂电气设备启动调试》3.3《电力建设安全工作规程》(DL5009。1—2024);3。4《继电保护和电网安全自动装置检验规程》(DL-T 995—2024) 3。5《继电保护及安全自动装置技术规程》(GBT14285-2024)3.6《新编继电保护检验》4、试验人员及调试设备 4。1 人员配备 工程师一名,熟练调试人员 3 人,根据工程进度可适当增减。4。2 试验设备见电气试验设备一览表,试验设备的控制按检测试验设备的控制程序进行。4。3 仪器设备的使用和维护人员,应当对在用且使用频率较高的仪器、常常流动使用的仪器、怀疑性能可能发生变化的仪器,停用一段时间的仪器、外借的仪器,实施稳定性、准确性的核查。4。4 核查人员应当选择适用核查工具和手段,...
