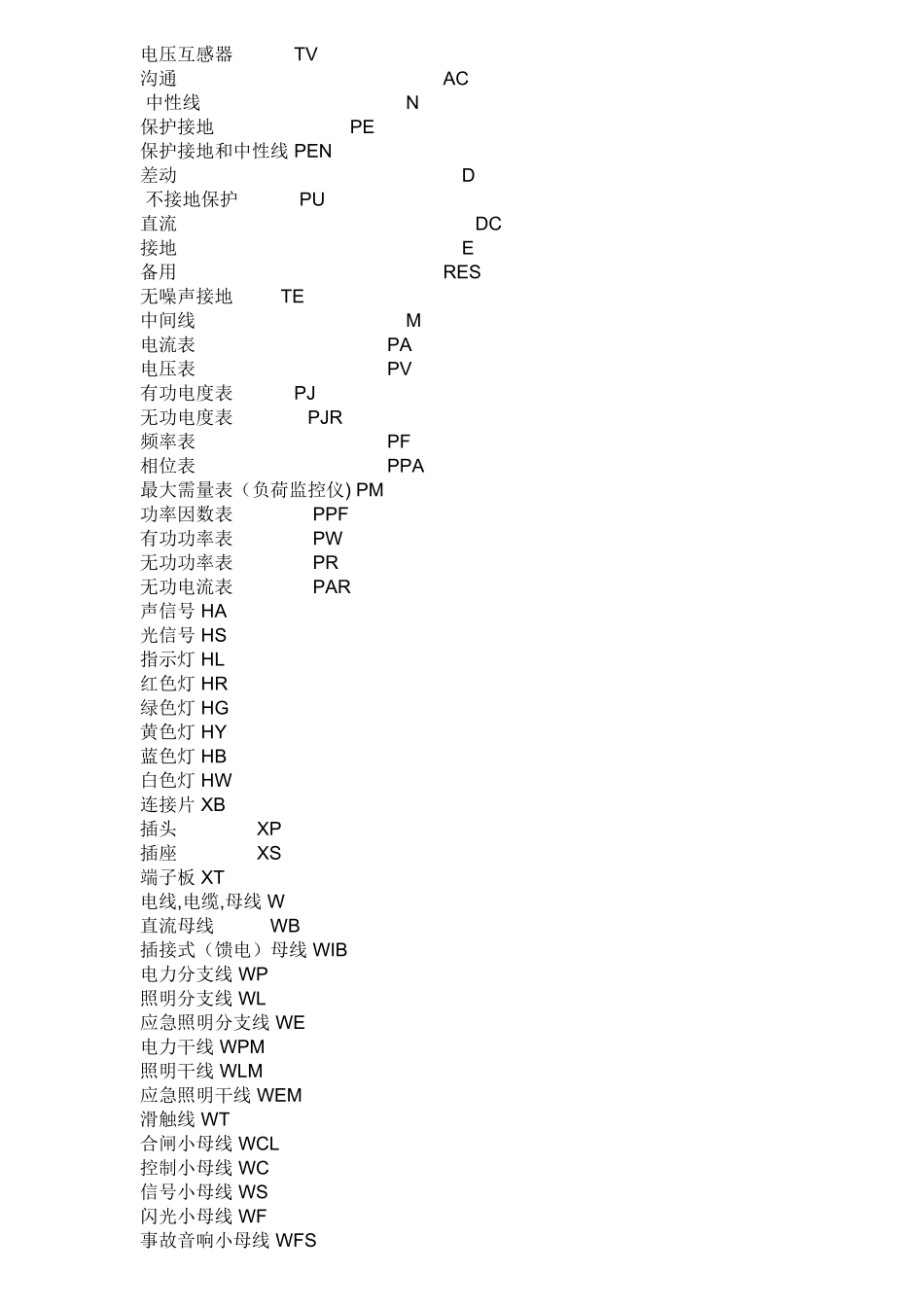

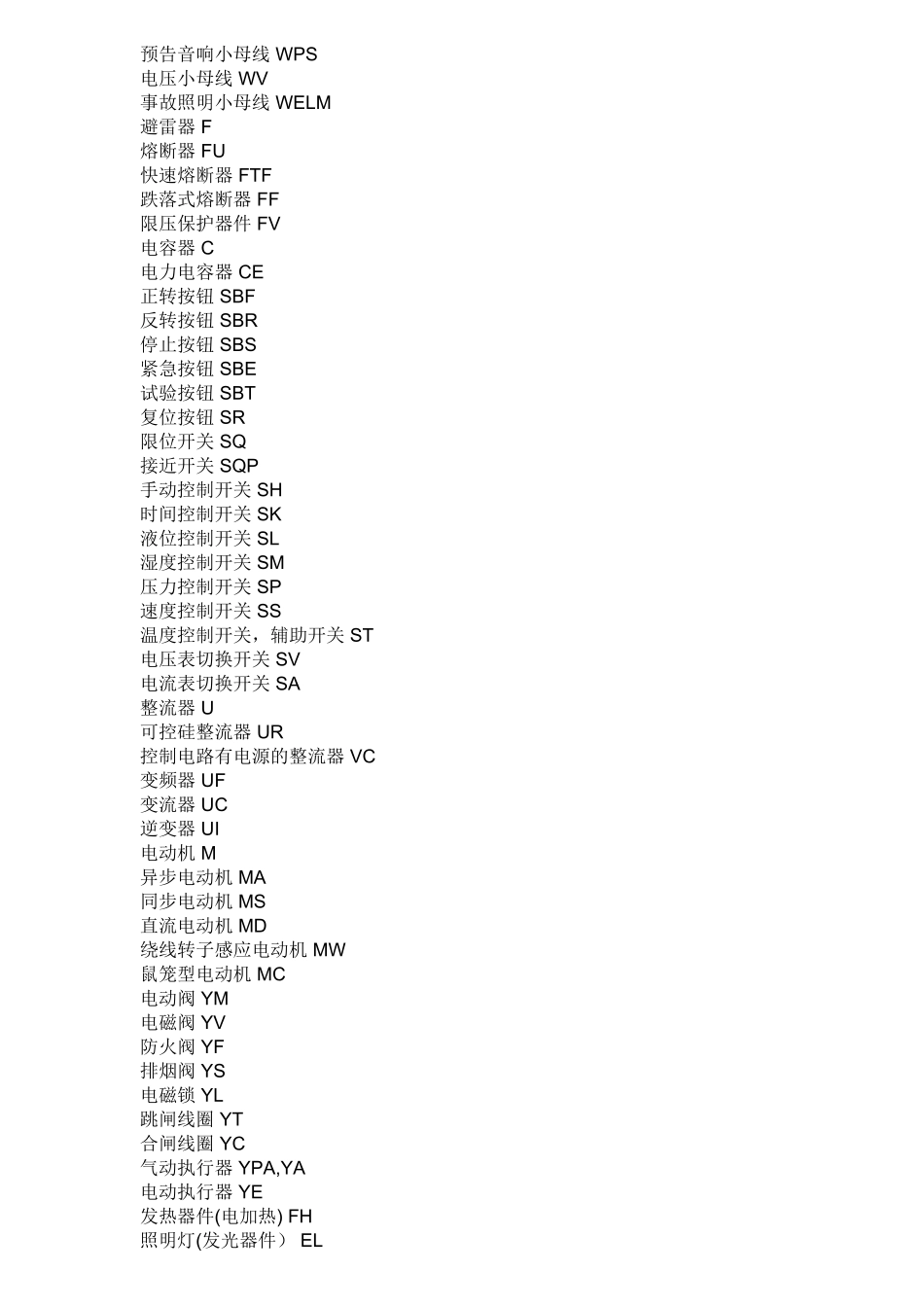

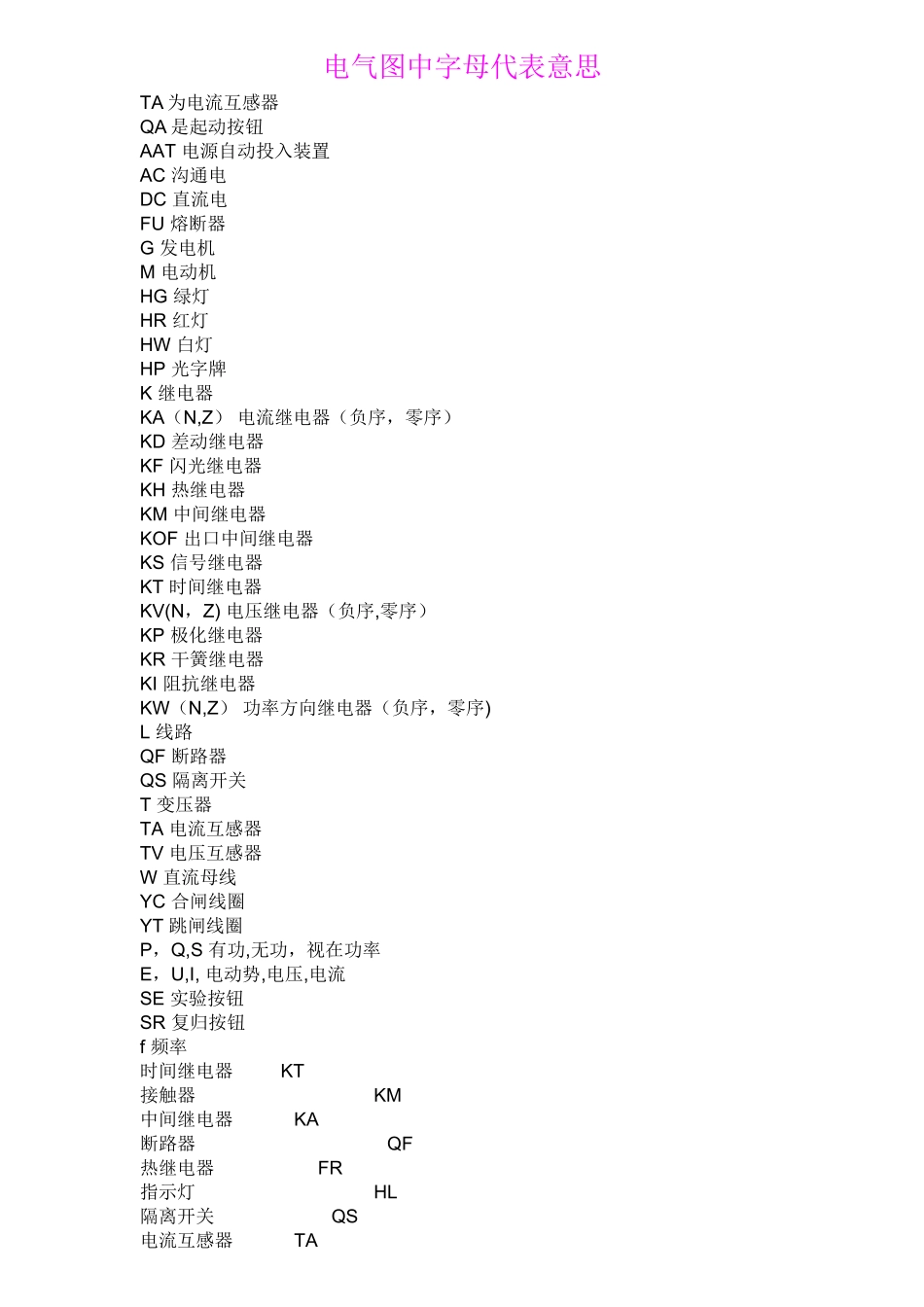

电气图中字母代表意思TA 为电流互感器QA 是起动按钮AAT 电源自动投入装置 AC 沟通电 DC 直流电 FU 熔断器 G 发电机 M 电动机 HG 绿灯 HR 红灯 HW 白灯 HP 光字牌 K 继电器 KA（N,Z） 电流继电器（负序，零序） KD 差动继电器 KF 闪光继电器 KH 热继电器 KM 中间继电器 KOF 出口中间继电器 KS 信号继电器 KT 时间继电器 KV(N，Z) 电压继电器（负序,零序） KP 极化继电器 KR 干簧继电器 KI 阻抗继电器 KW（N,Z） 功率方向继电器（负序，零序) L 线路 QF 断路器 QS 隔离开关 T 变压器 TA 电流互感器 TV 电压互感器 W 直流母线 YC 合闸线圈 YT 跳闸线圈 P，Q,S 有功,无功，视在功率 E，U,I, 电动势,电压,电流 SE 实验按钮 SR 复归按钮 f 频率 时间继电器 KT接触器 KM中间继电器 KA断路器 QF热继电器 FR指示灯 HL隔离开关 QS电流互感器 TA电压互感器 TV 沟通 AC 中性线 N 保护接地 PE 保护接地和中性线 PEN 差动 D 不接地保护 PU 直流 DC 接地 E 备用 RES 无噪声接地 TE 中间线 M 电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表（负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式（馈电）母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预告音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关，辅助开关 ST电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动...
