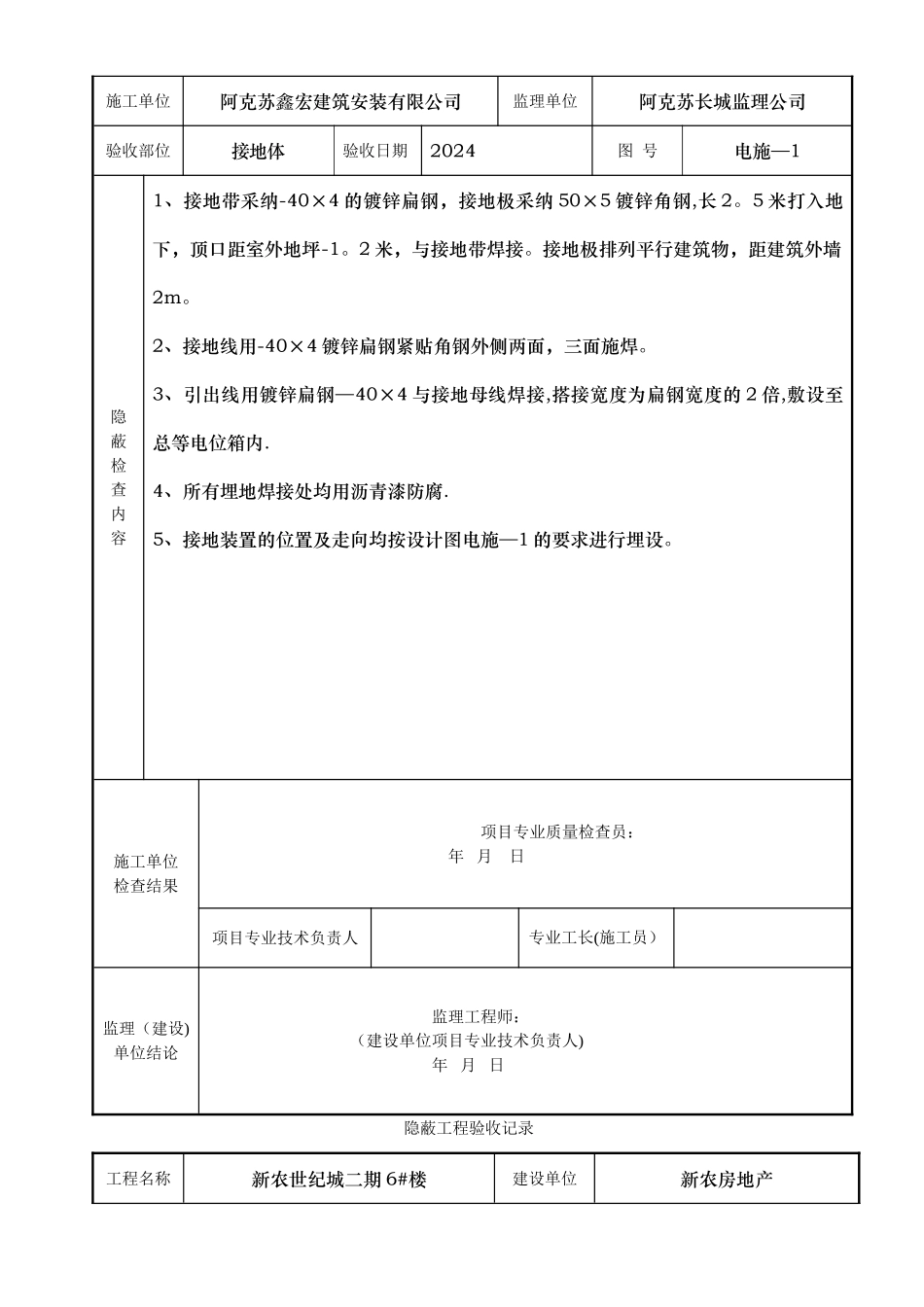

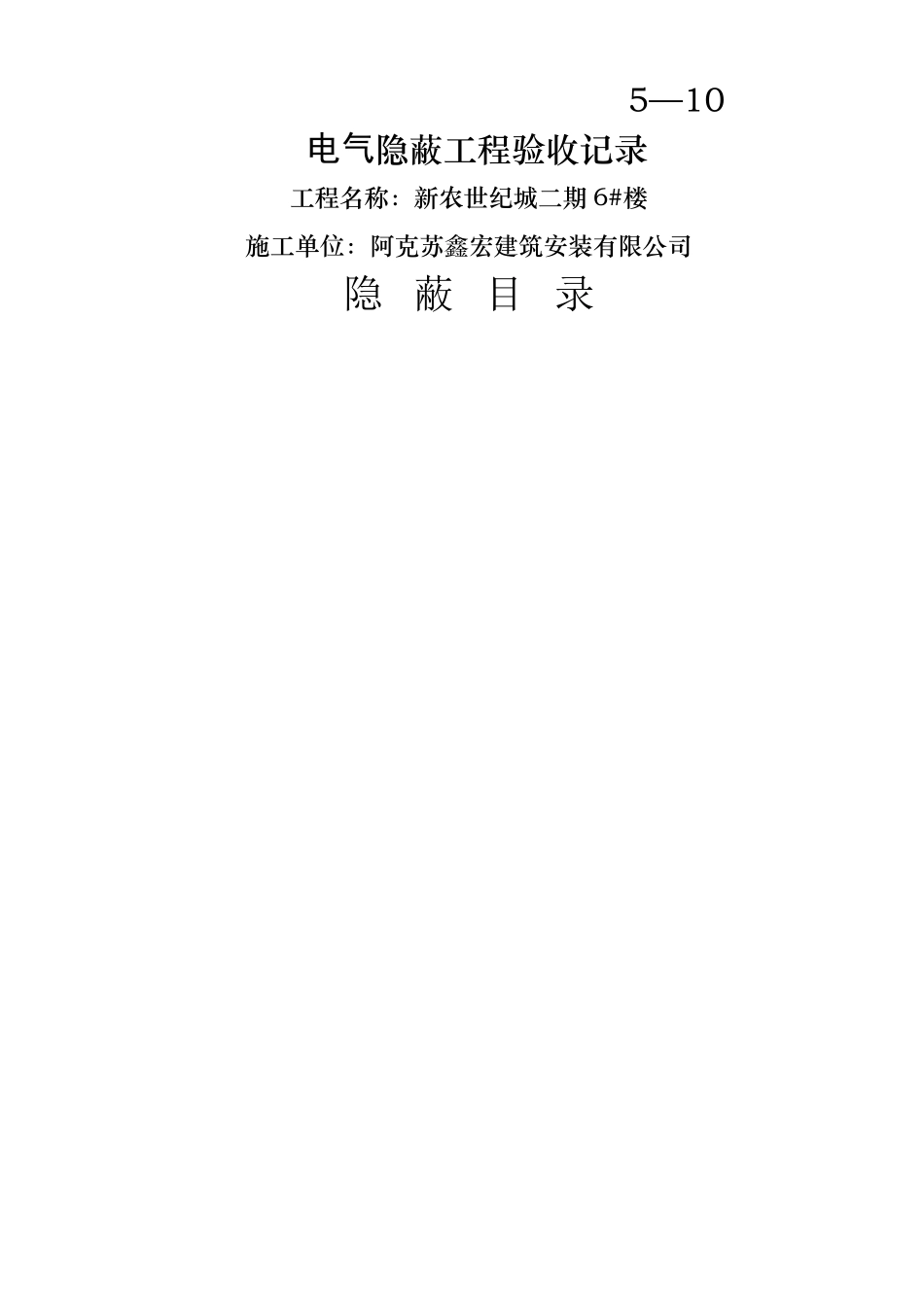

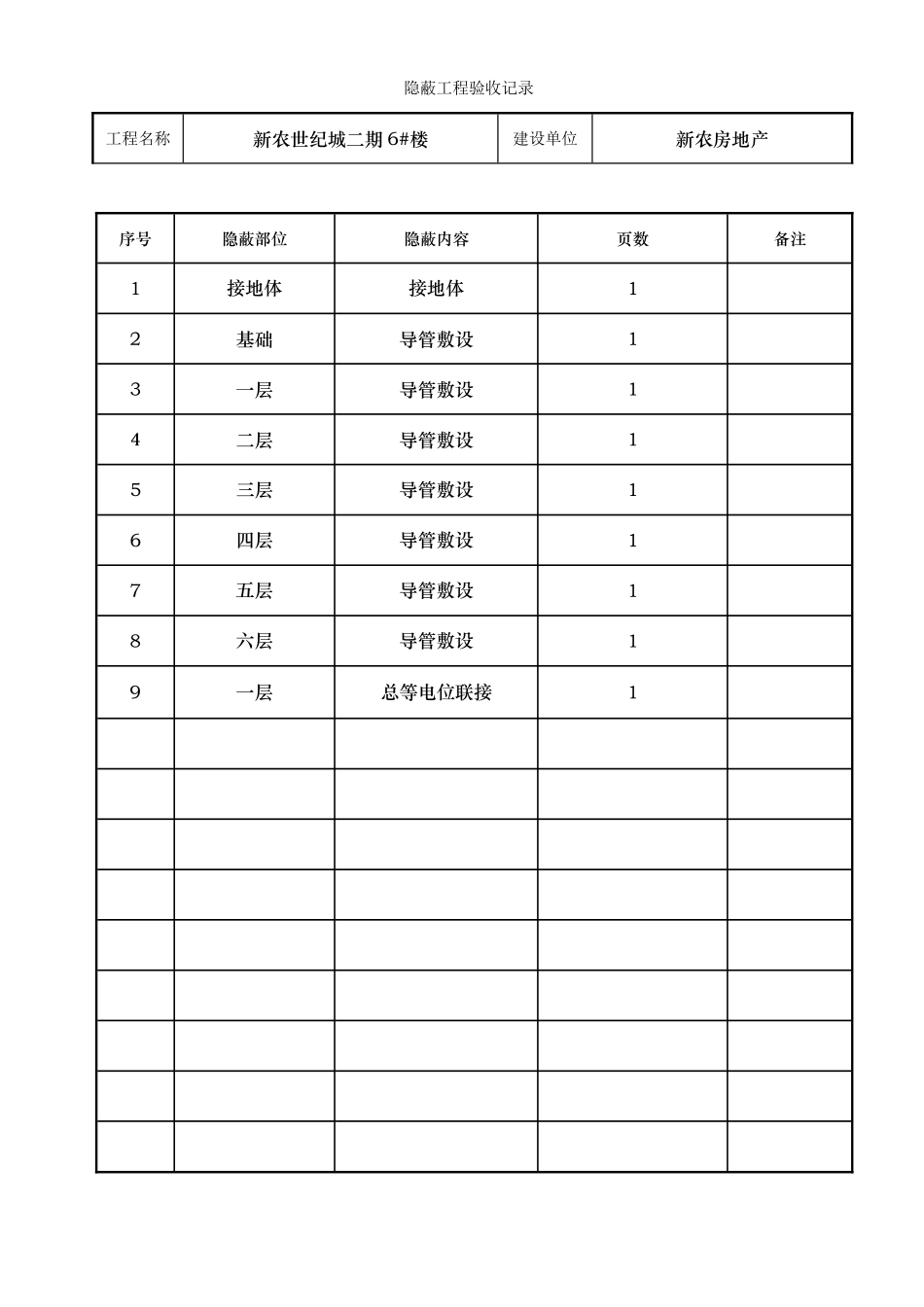

5—10 电气隐蔽工程验收记录工程名称:新农世纪城二期 6#楼施工单位:阿克苏鑫宏建筑安装有限公司隐 蔽 目 录隐蔽工程验收记录工程名称新农世纪城二期 6#楼建设单位新农房地产序号隐蔽部位隐蔽内容页数备注1接地体接地体12基础导管敷设13一层导管敷设14二层导管敷设15三层导管敷设16四层导管敷设17五层导管敷设18六层导管敷设19一层总等电位联接1施工单位阿克苏鑫宏建筑安装有限公司监理单位阿克苏长城监理公司验收部位接地体验收日期2024图 号电施—1隐蔽检查内容1、接地带采纳-40×4 的镀锌扁钢,接地极采纳 50×5 镀锌角钢,长 2。5 米打入地下,顶口距室外地坪-1。2 米,与接地带焊接。接地极排列平行建筑物,距建筑外墙2m。2、接地线用-40×4 镀锌扁钢紧贴角钢外侧两面,三面施焊。3、引出线用镀锌扁钢—40×4 与接地母线焊接,搭接宽度为扁钢宽度的 2 倍,敷设至总等电位箱内.4、所有埋地焊接处均用沥青漆防腐.5、接地装置的位置及走向均按设计图电施—1 的要求进行埋设。施工单位检查结果 项目专业质量检查员: 年 月 日项目专业技术负责人专业工长(施工员)监理(建设)单位结论 监理工程师: (建设单位项目专业技术负责人) 年 月 日隐蔽工程验收记录工程名称新农世纪城二期 6#楼建设单位新农房地产施工单位阿克苏鑫宏建筑安装有限公司监理单位阿克苏长城监理公司验收部位基础导管敷设验收日期2024.3.13图 号电施—1隐蔽检查内容1、进户管为 SC70,从室外地坪-1.2m 处引入,暗敷至一层配电箱,导管的弯曲半径R>D,扁圆度在 10%以内.室外导管口为焊接法兰,室外管长出墙为 1。5m,坡度控制在 1%,坡向室外。导管外壁刷沥青漆 2 遍,管内壁刷防锈漆 1 遍。2、埋地导管外壁刷沥青漆 2 遍。导管人壁和埋入砖墙内的导管内外壁均刷防锈漆 1遍。3、沿墙和楼板敷设 PVC—20. PVC-16 绝缘导管,接头采纳套管粘接,套管为定型产品。4、采纳热镀锌扁钢—40×4,由总电位箱沿墙暗敷设至总配电箱,搭接长度为80mm,三边施焊,刷一道沥青漆。5、配管走向均按设计图电施-1 要求进行埋设.6、管路敷设距保护层厚度大于法律规范要求。7、管与箱盒连接:钢管与箱盒连接均采纳锁母连接,并采纳 Φ10 的圆钢与箱连棱边进行跨接,焊接长度 10d,PVC 塑料管与箱体采纳锁母连接.施工单位检查结果项目专业质量检查员: 2009 年 3 月 13 日项目专业技术负责人专业工长(施工员)监理(建设)单位结论 监理工程师: ...
