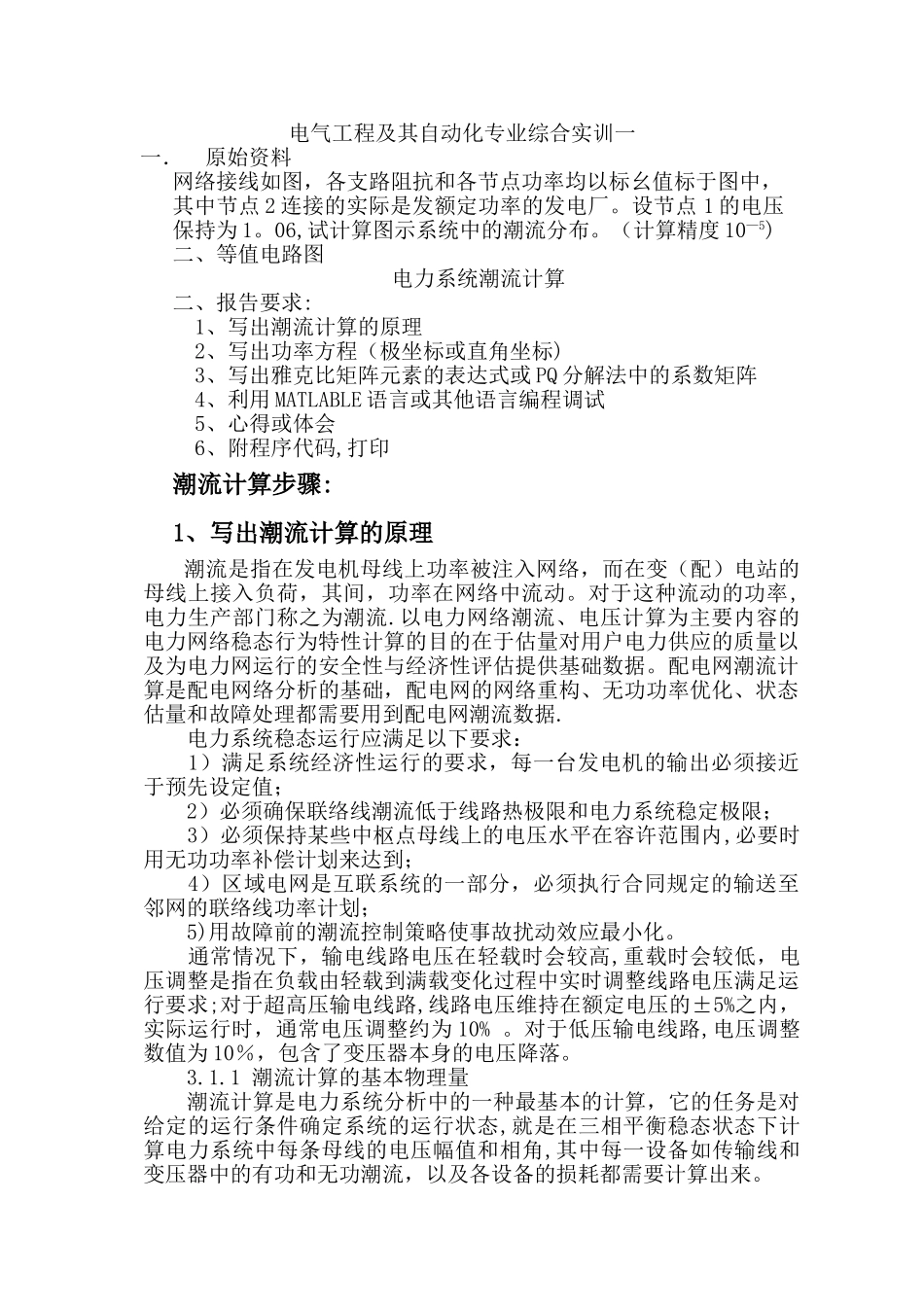

电气工程及其自动化专业综合实训一一．原始资料网络接线如图，各支路阻抗和各节点功率均以标幺值标于图中，其中节点 2 连接的实际是发额定功率的发电厂。设节点 1 的电压保持为 1。06,试计算图示系统中的潮流分布。（计算精度 10—5)二、等值电路图电力系统潮流计算二、报告要求:1、写出潮流计算的原理2、写出功率方程（极坐标或直角坐标)3、写出雅克比矩阵元素的表达式或 PQ 分解法中的系数矩阵4、利用 MATLABLE 语言或其他语言编程调试5、心得或体会6、附程序代码,打印潮流计算步骤:1、写出潮流计算的原理潮流是指在发电机母线上功率被注入网络，而在变（配）电站的母线上接入负荷，其间，功率在网络中流动。对于这种流动的功率,电力生产部门称之为潮流.以电力网络潮流、电压计算为主要内容的电力网络稳态行为特性计算的目的在于估量对用户电力供应的质量以及为电力网运行的安全性与经济性评估提供基础数据。配电网潮流计算是配电网络分析的基础，配电网的网络重构、无功功率优化、状态估量和故障处理都需要用到配电网潮流数据. 电力系统稳态运行应满足以下要求： 1）满足系统经济性运行的要求，每一台发电机的输出必须接近于预先设定值； 2）必须确保联络线潮流低于线路热极限和电力系统稳定极限； 3）必须保持某些中枢点母线上的电压水平在容许范围内,必要时用无功功率补偿计划来达到； 4）区域电网是互联系统的一部分，必须执行合同规定的输送至邻网的联络线功率计划； 5)用故障前的潮流控制策略使事故扰动效应最小化。 通常情况下，输电线路电压在轻载时会较高,重载时会较低，电压调整是指在负载由轻载到满载变化过程中实时调整线路电压满足运行要求;对于超高压输电线路,线路电压维持在额定电压的±5%之内， 实际运行时，通常电压调整约为 10% 。对于低压输电线路,电压调整数值为 10％，包含了变压器本身的电压降落。 3.1.1 潮流计算的基本物理量 潮流计算是电力系统分析中的一种最基本的计算，它的任务是对给定的运行条件确定系统的运行状态,就是在三相平衡稳态状态下计算电力系统中每条母线的电压幅值和相角,其中每一设备如传输线和变压器中的有功和无功潮流，以及各设备的损耗都需要计算出来。 潮流计算采纳电力系统的单线图，对于任意一条母线 i，需要以下四个变量描述:电压幅值 Ui、相角,电网供给母线的有功 Pi、无功Qi。若某一电力系统有 N 个节点,则共有 4N 个变量，对于每条母线，这些变量中的两个...
