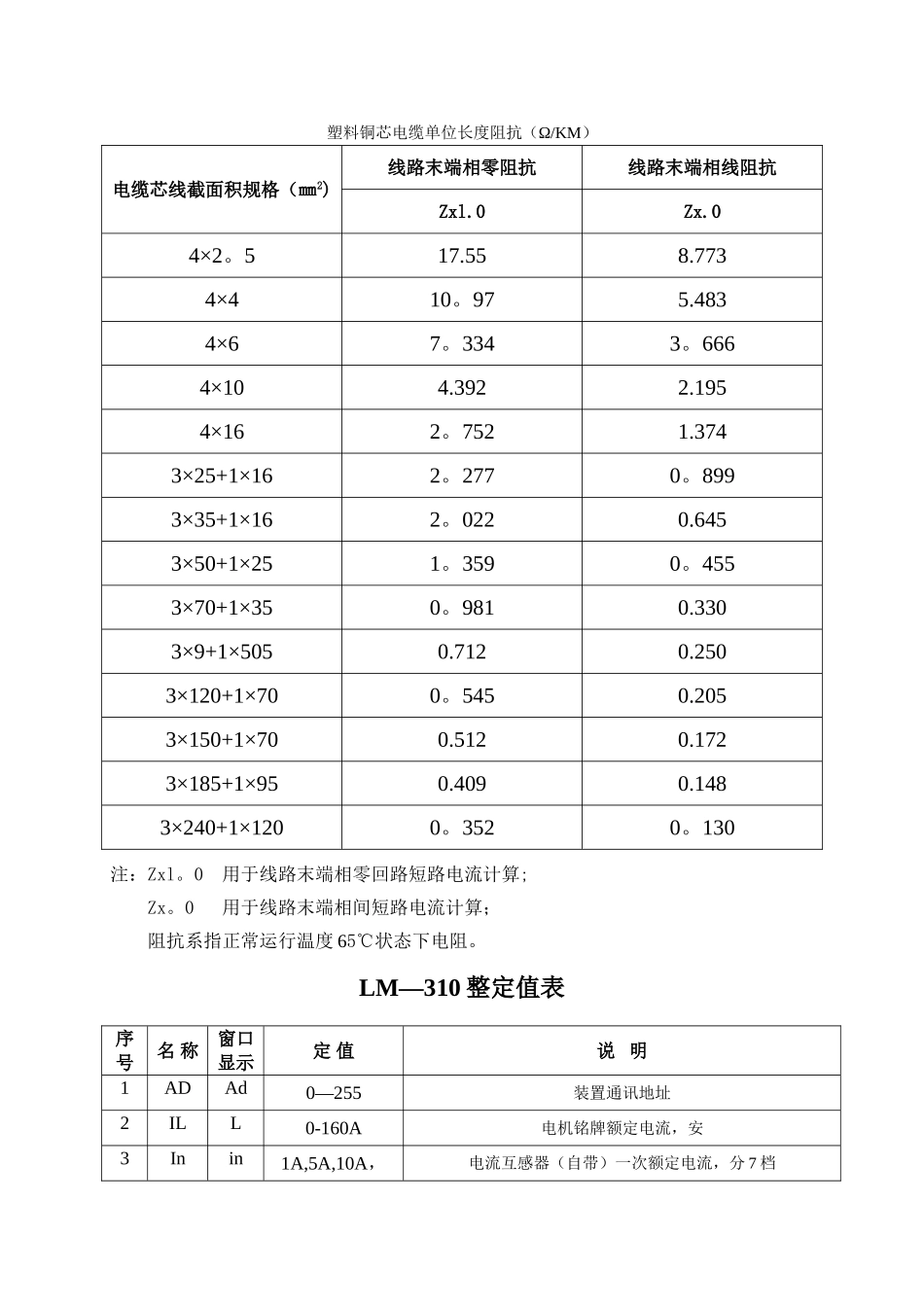

塑料铜芯电缆单位长度阻抗（Ω/KM）电缆芯线截面积规格（㎜2)线路末端相零阻抗线路末端相线阻抗Zxl.0Zx.04×2。517.558.7734×410。975.4834×67。3343。6664×104.3922.1954×162。7521.3743×25+1×162。2770。8993×35+1×162。0220.6453×50+1×251。3590。4553×70+1×350。9810.3303×9+1×5050.7120.2503×120+1×700。5450.2053×150+1×700.5120.1723×185+1×950.4090.1483×240+1×1200。3520。130注：Zxl。0 用于线路末端相零回路短路电流计算;Zx。0 用于线路末端相间短路电流计算；阻抗系指正常运行温度 65℃状态下电阻。LM—310 整定值表序号名 称窗口显示定 值说 明1ADAd0—255装置通讯地址2ILL0-160A电机铭牌额定电流，安3Inin1A,5A,10A，电流互感器（自带）一次额定电流，分 7 档25A，50A，100A,160A4TStsD0=1， 6—8 s起动超时保护，允许起动时间 秒5TdtdD1=1， 3~4 s断相保护，动作时间 秒6IrirD2=1， 3～4 （倍）堵转保护,动作电流对额定电流 IL 的倍数7Trtr3 s堵转保护，动作时间 秒。此保护在起动完成后才投入8IoioD3=1, 2～3零序（单相短路）保护，单相接地短路电流对 IL 的倍数9Toto1~1.5 s单相接地(零序)短路保护动作时间，秒10IUiuD4=1， 20％--报警用30％―跳闸用电流不平衡保护11TUtu报警 60 s，跳闸 30 s电流不平衡保护动作时间,秒。电压不平衡与电流关系见后注12TLtlD5=1, 10 s热过载保护，电机在 6 倍 IL 下动作时间，一般为 10 s13RerE手动：0自动:5~8 min热过载保护动作后出口复位时间，防爆电机应设为手动复位，即定值 0；一般电机为 5~8 分钟14工艺联锁D6=0（退出不用)需要工艺联锁跳闸时,一般另设计有 DCS 跳闸联锁接点接于控制回路15tEtED7=0(一般电机）或 D7=1,(tE) stE 保护一般用于增安型防爆电机，铭牌上有 IA/IN(起动电流倍数）所允许时间，按此时间查曲线，找到其 IA/IN＝7 时对应的时间就是整定值 tE（秒）16PApa一般为 63,有 tE 时 191保护投退定值。无 tE 保护时，D0+D1+D2+D3+D4+D5=1+2+4+8+16+32=63，有 tE 时再加 D7（128）,为 191注：1。 保护投退定义表（0——退出,1——投入）代号D0D1D2D3D4D5D6D7意义起动超时断相堵转零序过流电流不平衡热过载工艺联锁增安电机 tE 时间保护当 D0~D7为 1(投入时）其值分别为：1，2，4，8，16，32,64,128。2. 电压不平衡时每相差 1%，不平衡电流为 6%。国家允许电压不平衡度一般为 2%...
