电流表和电压表的估读方法

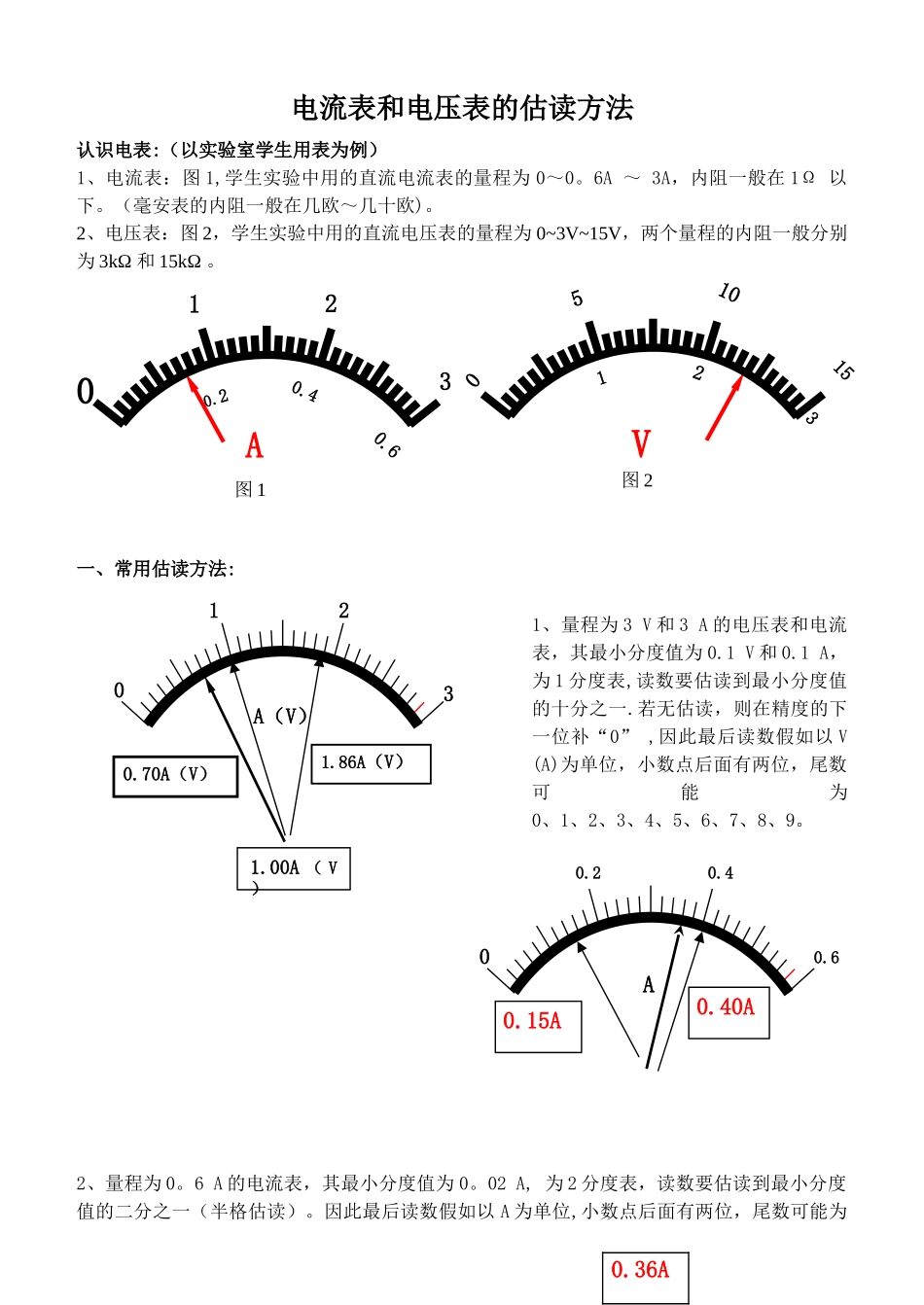

电流表和电压表的估读方法认识电表:（以实验室学生用表为例）1、电流表：图 1,学生实验中用的直流电流表的量程为 0～0。6A ～ 3A，内阻一般在 1Ω 以下。（毫安表的内阻一般在几欧～几十欧)。2、电压表：图 2，学生实验中用的直流电压表的量程为 0~3V~15V，两个量程的内阻一般分别为 3kΩ 和 15kΩ 。一、常用估读方法:1、量程为 3 V 和 3 A 的电压表和电流表，其最小分度值为 0.1 V 和 0.1 A， 为 1 分度表,读数要估读到最小分度值的十分之一.若无估读，则在精度的下一位补“0” ,因此最后读数假如以 V (A)为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9。 2、量程为 0。6 A 的电流表，其最小分度值为 0。02 A, 为 2 分度表，读数要估读到最小分度值的二分之一（半格估读）。因此最后读数假如以 A 为单位,小数点后面有两位，尾数可能为0.20.40.6图 10510V15123图 2012A30123A（V）0.70A（V）1.86A（V）1.00A （ V）00.20.40.6A0.40A0.15A0.36A0、1、2、3、4、5、6、7、8、9.有效数字的末位就是精度的同一位（含估读数）,若无估读不需补“0”。若用 0～0。6A 量程，其精度为 0。02A，说明测量时只能准确到 0.02A，不可能准确到 0。01A，因此误差出现在安培的百分位（0。01A），读数只能读到以 A 为单位的百分位，以估读最小分度半小格为宜，将最小分度分为二等分,把不足半等分的舍去，等于或超过半等分的算一个等分。 3、量程为 15 V 的电压表，其最小分度值为 0。5 V, 为 5 分度表， 读数要估读到最小分度值的五分之一。因此最后读数假如以 V 为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9。表盘的最小分度值为 0。5V／格，虽能准确读到 0。5V，但误差仍出现在最小分度值的同一数位上，即以 V 为单位的十分位。其估读法则是：将最小分度分为五等分,即为 0。1V. 二、半格估读法:实验所用电流表和电压表精度并不高，可采纳 1/2 估读,或称半格估读，只将最小分度值分为2 等份作估读。例如：1、若是 0～0.6A 档，最小分度值为 0.02A，半格为 0。01A，图中读数应为 0。35A若是 0～3A 档,最小分度值为 0。1A，半格为 0.05A ，图中读数应为 1。75 A2、若是 0~3V 档，最小分度值为 0。1V,半格为 0.05V，图中读数应为 2.25V若是 0~15V 档,最小分度值为 0。5V，半格为 0。25V，通常可估读为 0。2V 或 0.3V（因有效数字出现在以 V 为单位的十分位上）.图中读数应为 11。 2V 或 11.3V注:除电流表和电压表外，实验用的弹簧测力计、酒精温度计通常也采纳上述方法。10.5V5.0V051015V7.3V0123A0.20.40.6051015V123
