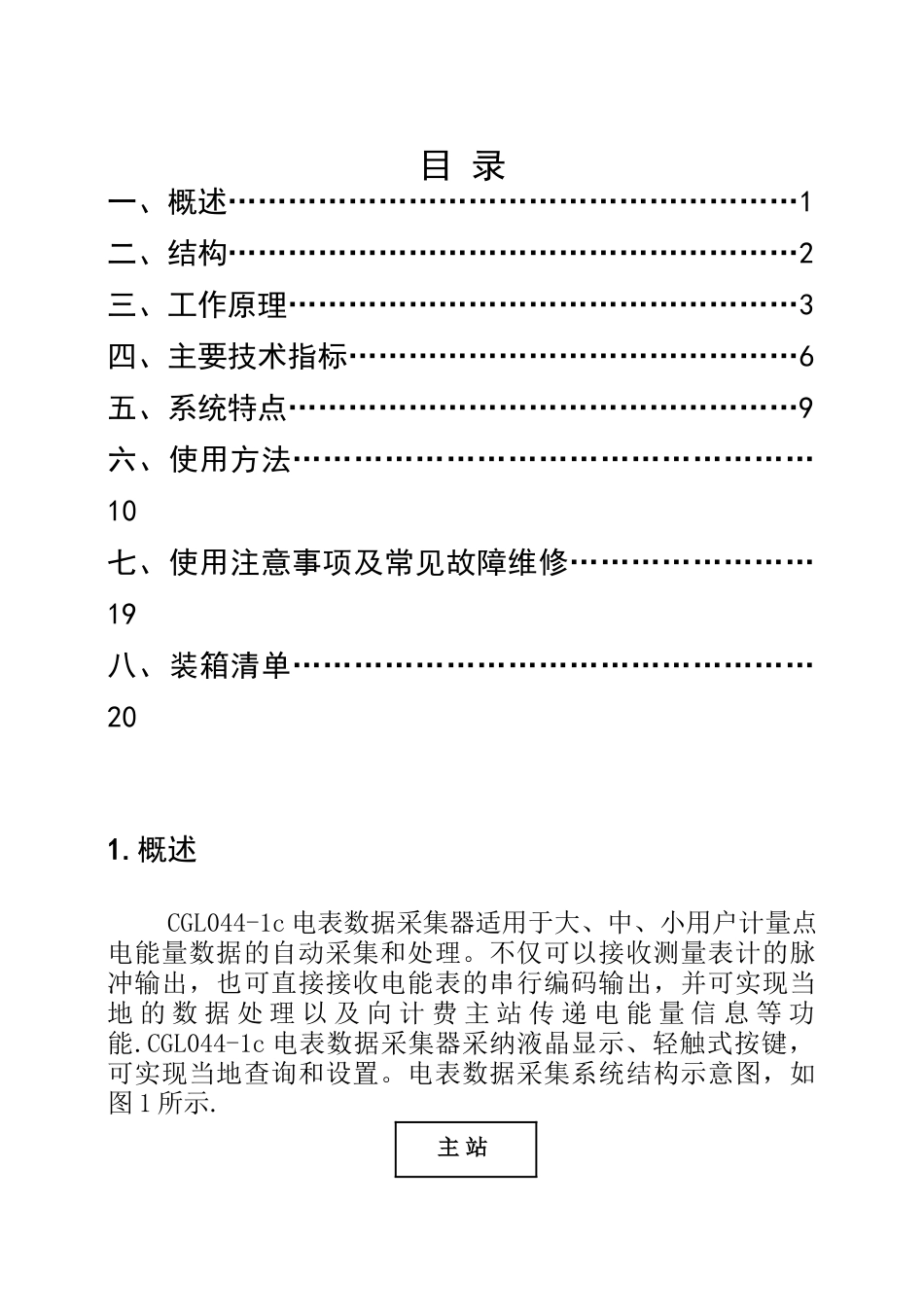

电表数据采集器使用说明书

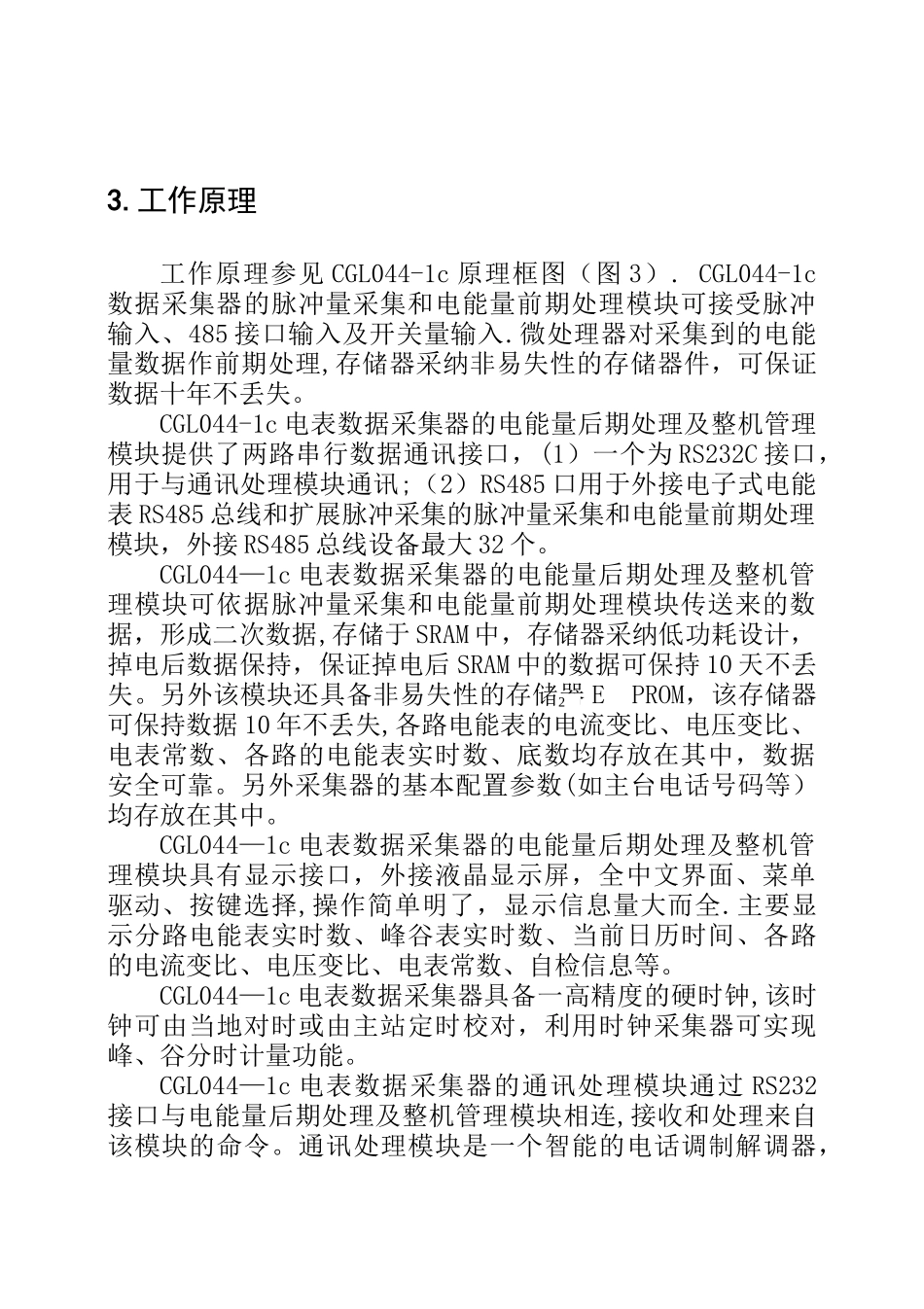

目 录一、概述…………………………………………………1 二、结构…………………………………………………2三、工作原理……………………………………………3四、主要技术指标………………………………………6五、系统特点……………………………………………9六、使用方法……………………………………………10七、使用注意事项及常见故障维修……………………19八、装箱清单……………………………………………201.概述CGL044-1c 电表数据采集器适用于大、中、小用户计量点电能量数据的自动采集和处理。不仅可以接收测量表计的脉冲输出，也可直接接收电能表的串行编码输出，并可实现当地 的 数 据 处 理 以 及 向 计 费 主 站 传 递 电 能 量 信 息 等 功能.CGL044-1c 电表数据采集器采纳液晶显示、轻触式按键，可实现当地查询和设置。电表数据采集系统结构示意图，如图 1 所示.主 站 图 1 电表数据采集系统结构示意图2。CGL044—1c 电表数据采集器结构CGL044—1c 电表数据采集器是由多处理器组成的电能量处理终端，依据功能可将其划分为脉冲量采集和电能量前期处理模块、电能量后期处理及整机管理模块、通讯处理模块、电源模块。所有模块均被固定于类似电表的箱体内，箱体可直接壁挂式安装于配电屏上。箱体正面带有液晶显示器、按键、运行指示灯。输入、输出接口位于箱体下部，便于接线，整个设计安全可靠，操作简单方便。外观结构如图 2 所示。1.液晶显示器 2.按键 3.红外接口图 2：CGL044－1c 外型外型尺寸：260×175×95 mm3电表 N电表 5电表 6电表 7电表 4电表 3电表 2电表 1电话网或GSM 网采集器1电表 4电表 5电表 6电表 7电表 N电表 3电表 2电表 1…采集器 N3.工作原理工作原理参见 CGL044-1c 原理框图（图 3）. CGL044-1c数据采集器的脉冲量采集和电能量前期处理模块可接受脉冲输入、485 接口输入及开关量输入.微处理器对采集到的电能量数据作前期处理,存储器采纳非易失性的存储器件，可保证数据十年不丢失。CGL044-1c 电表数据采集器的电能量后期处理及整机管理模块提供了两路串行数据通讯接口，(1）一个为 RS232C 接口，用于与通讯处理模块通讯;（2）RS485 口用于外接电子式电能表 RS485 总线和扩展脉冲采集的脉冲量采集和电能量前期处理模块，外接 RS485 总线设备最大 32 个。CGL044—1c 电表数据采集器的电能量后期处理及整机管理模块可依据脉冲量采集和...
