自动洗衣机行星齿轮减速器的设计(论文+DWG图纸)

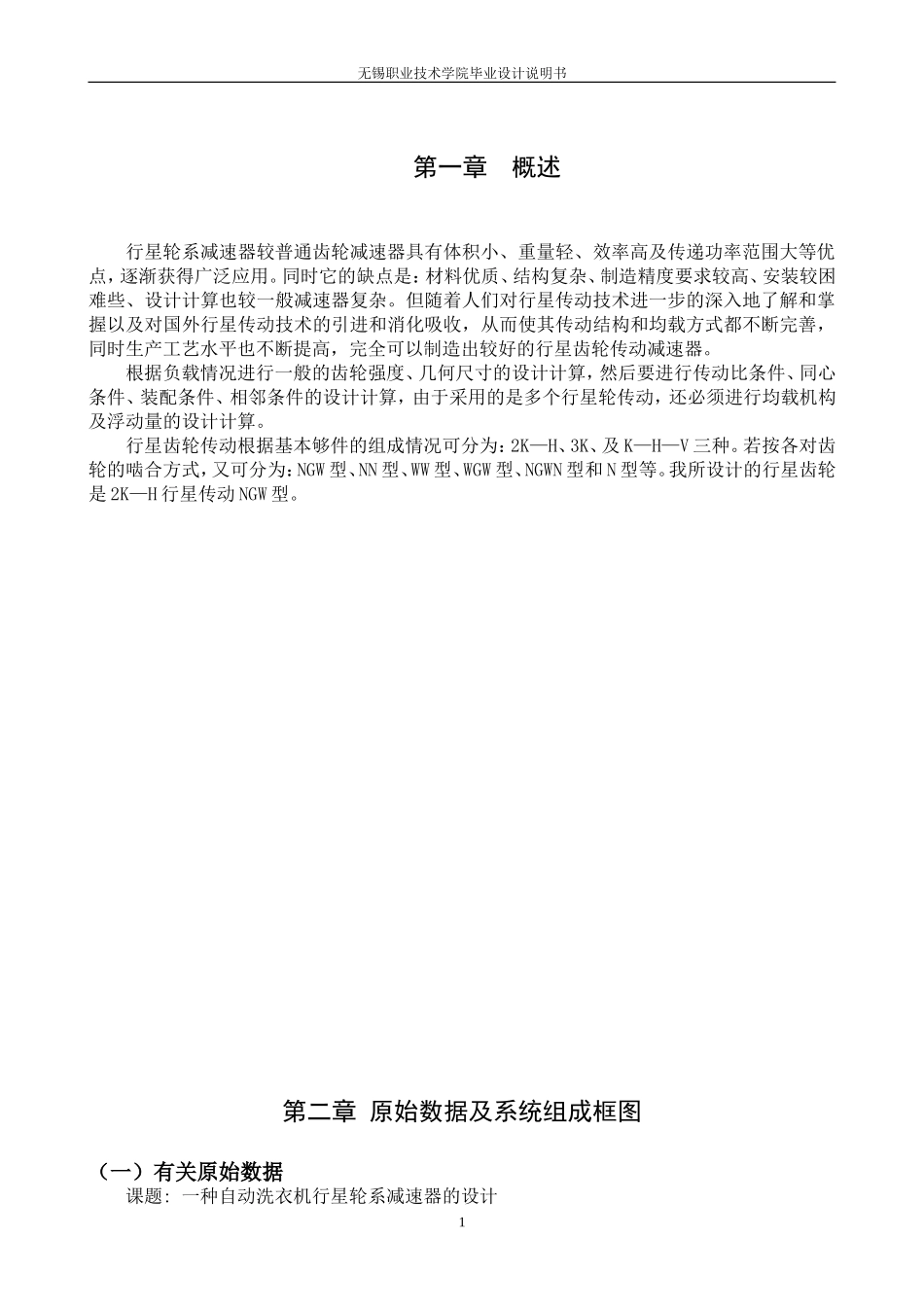

自动洗衣机行星齿轮减速器的设计(论文+DWG图纸)_第1页
1/26

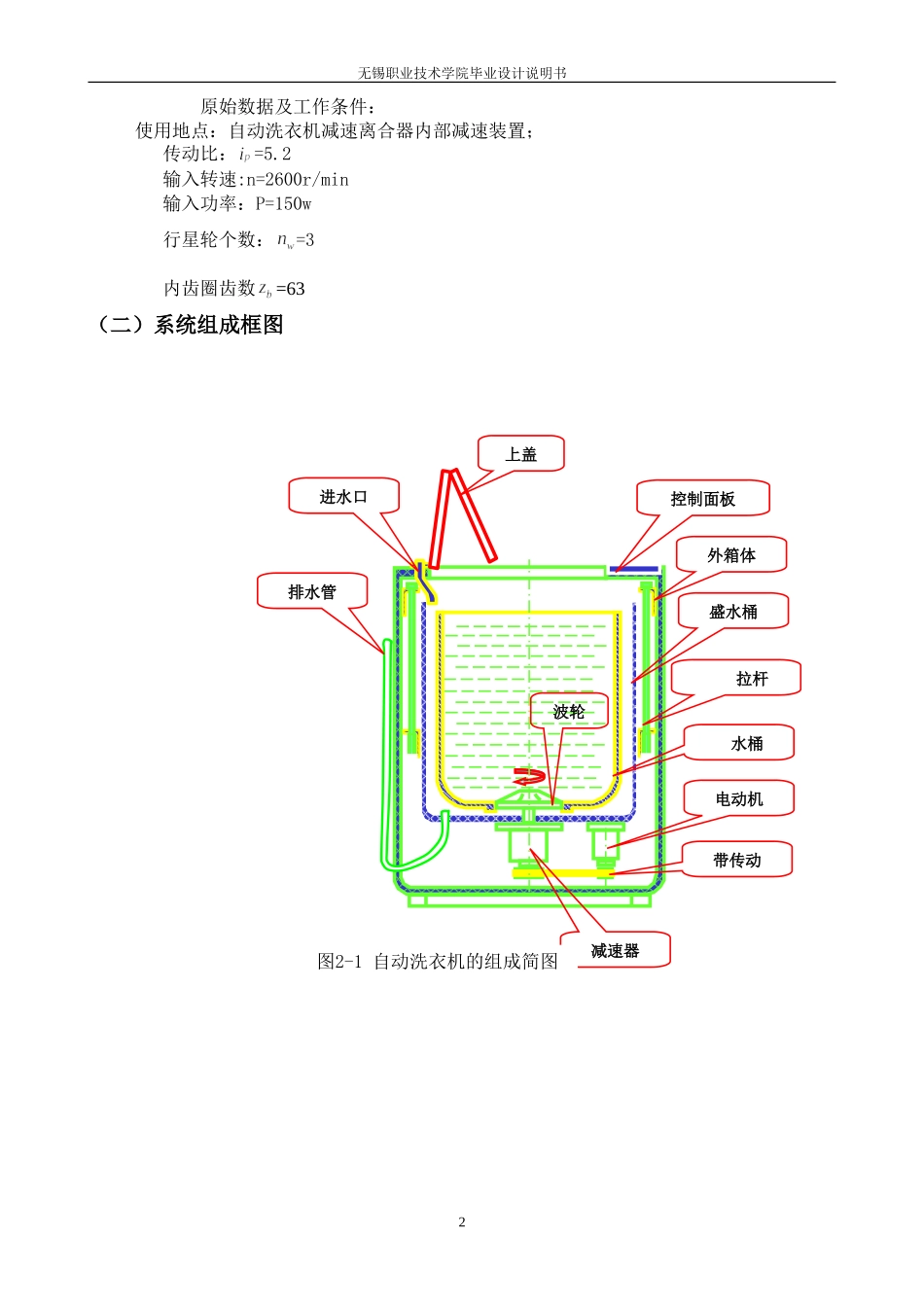

自动洗衣机行星齿轮减速器的设计(论文+DWG图纸)_第2页
2/26

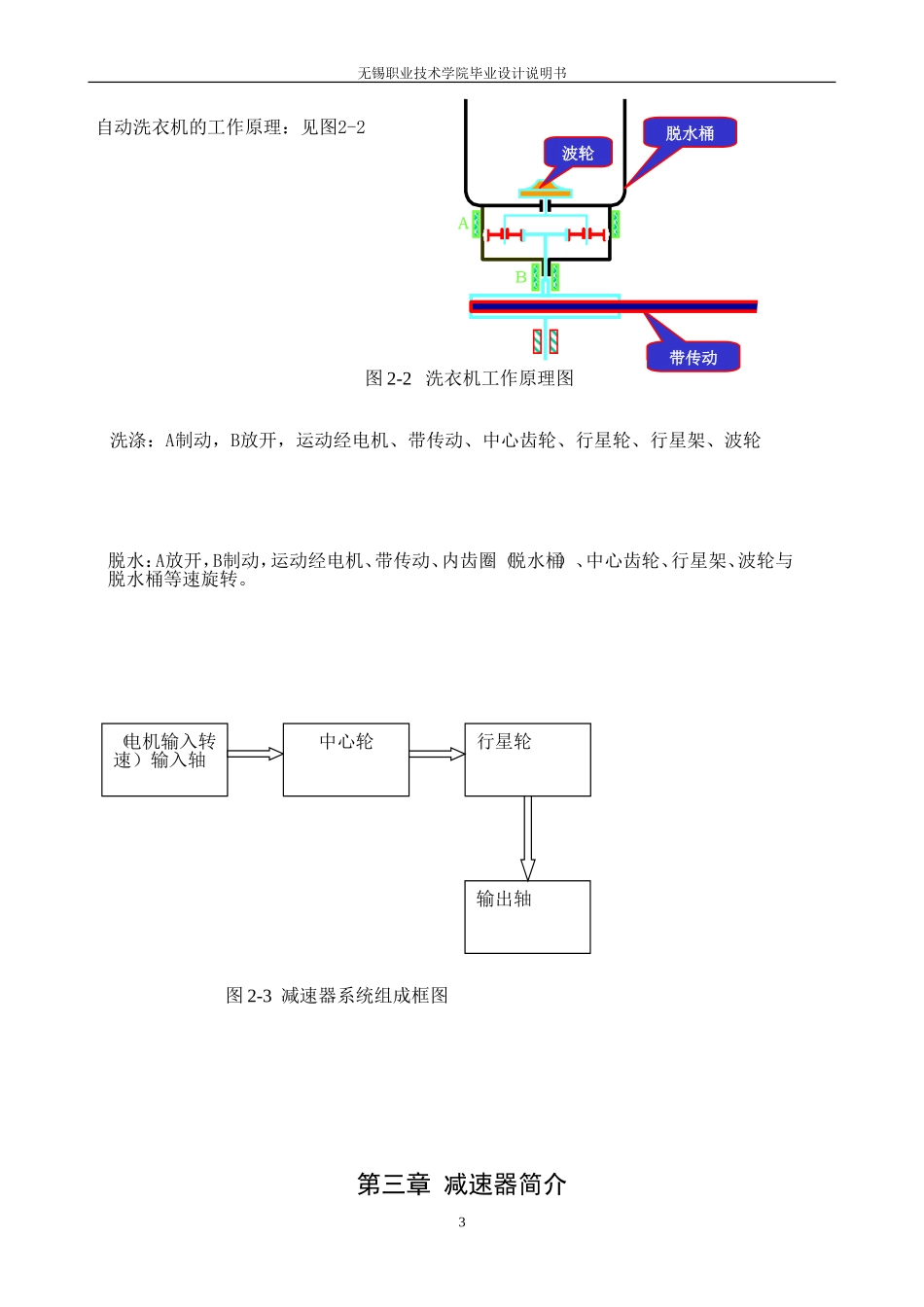

自动洗衣机行星齿轮减速器的设计(论文+DWG图纸)_第3页
3/26
无锡职业技术学院毕业设计说明书第一章概述行星轮系减速器较普通齿轮减速器具有体积小、重量轻、效率高及传递功率范围大等优点,逐渐获得广泛应用。同时它的缺点是:材料优质、结构复杂、制造精度要求较高、安装较困难些、设计计算也较一般减速器复杂。但随着人们对行星传动技术进一步的深入地了解和掌握以及对国外行星传动技术的引进和消化吸收,从而使其传动结构和均载方式都不断完善,同时生产工艺水平也不断提高,完全可以制造出较好的行星齿轮传动减速器。根据负载情况进行一般的齿轮强度、几何尺寸的设计计算,然后要进行传动比条件、同心条件、装配条件、相邻条件的设计计算,由于采用的是多个行星轮传动,还必须进行均载机构及浮动量的设计计算。行星齿轮传动根据基本够件的组成情况可分为:2K—H、3K、及 K—H—V 三种。若按各对齿轮的啮合方式,又可分为:NGW 型、NN 型、WW 型、WGW 型、NGWN 型和 N 型等。我所设计的行星齿轮是 2K—H 行星传动 NGW 型。第二章 原始数据及系统组成框图(一)有关原始数据课题: 一种自动洗衣机行星轮系减速器的设计1无锡职业技术学院毕业设计说明书 原始数据及工作条件: 使用地点:自动洗衣机减速离合器内部减速装置;传动比:=5.2输入转速:n=2600r/min输入功率:P=150w行星轮个数:=3内齿圈齿数=63(二)系统组成框图2上盖控制面板进水口排水管外箱体盛水桶支撑拉杆脱水桶电动机带传动减速器波轮图2-1 自动洗衣机的组成简图 无锡职业技术学院毕业设计说明书第三章 减速器简介3洗涤:A制动,B放开,运动经电机、带传动、中心齿轮、行星轮、行星架、波轮脱水:A放开,B制动,运动经电机、带传动、内齿圈(脱水桶)、中心齿轮、行星架、波轮与脱水桶等速旋转。AB带传动脱水桶波轮自动洗衣机的工作原理:见图2-2图 2-2 洗衣机工作原理图(电机输入转速)输入轴中心轮行星轮输出轴图 2-3 减速器系统组成框图 无锡职业技术学院毕业设计说明书减速器是一种动力传达机构,利用齿轮的速度转换器,将马达的回转数减速到所要的回转数,并得到较大转矩的机构。减速器降速同时提高输出扭矩,扭矩输出比例按电机输出乘减速比,但要注意不能超出减速器额定扭矩。降速同时降低了负载的惯量,惯量的减少为减速比的平方。一般的减速器有斜齿轮减速器(包括平行轴斜齿轮减速器、蜗轮减速器、锥齿轮减速器等等)、行星齿轮减速器、摆线针轮减速器、蜗轮蜗杆减速器、行星摩擦式机械无级变速机等等。...
