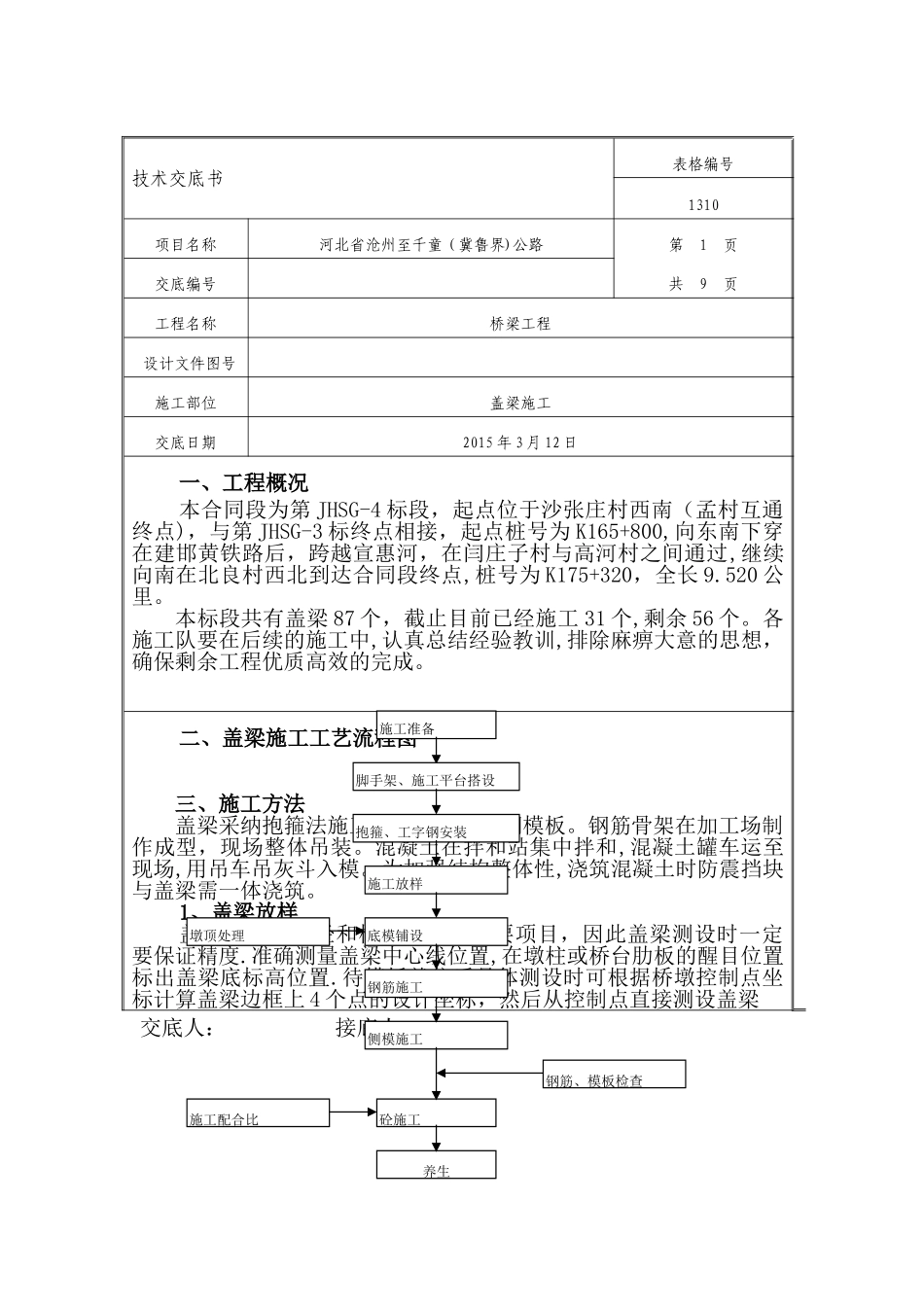

交底人： 接底人:技术交底书表格编号1310项目名称河北省沧州至千童（冀鲁界)公路第 1 页共 9 页交底编号工程名称桥梁工程设计文件图号施工部位盖梁施工交底日期2015 年 3 月 12 日一、工程概况本合同段为第 JHSG-4 标段，起点位于沙张庄村西南（孟村互通终点)，与第 JHSG-3 标终点相接，起点桩号为 K165+800,向东南下穿在建邯黄铁路后，跨越宣惠河，在闫庄子村与高河村之间通过,继续向南在北良村西北到达合同段终点,桩号为 K175+320，全长 9.520 公里。本标段共有盖梁 87 个，截止目前已经施工 31 个,剩余 56 个。各施工队要在后续的施工中,认真总结经验教训,排除麻痹大意的思想，确保剩余工程优质高效的完成。二、盖梁施工工艺流程图三、施工方法盖梁采纳抱箍法施工，模板为定型钢模板。钢筋骨架在加工场制作成型，现场整体吊装。混凝土在拌和站集中拌和,混凝土罐车运至现场,用吊车吊灰斗入模。为加强结构整体性,浇筑混凝土时防震挡块与盖梁需一体浇筑。1、盖梁放样盖梁是控制跨径和桥面标高的重要项目，因此盖梁测设时一定要保证精度.准确测量盖梁中心线位置,在墩柱或桥台肋板的醒目位置标出盖梁底标高位置.待模板就位后具体测设时可根据桥墩控制点坐标计算盖梁边框上 4 个点的设计坐标，然后从控制点直接测设盖梁施工准备抱箍、工字钢安装施工放样底模铺设墩顶处理侧模施工脚手架、施工平台搭设砼施工钢筋施工钢筋、模板检查养生施工配合比交底人： 接底人:顶 4 个角点位置。再用钢尺检查 4 个点的相对距离，并丈量跨径，以确保梁的位置。2、抱箍安装及支架搭设（1）抱箍安装当墩柱混凝土强度达到 100℅时方可安装抱箍,为有效保护墩柱混凝土表面，抱箍内侧需涂刷万能胶，并粘贴 5mm 厚橡胶垫。然后放出盖梁底标高并将抱箍的顶面在立柱上标出，用钢管搭设工作平台.将抱箍紧扣到立柱上（抱箍的顶面与标记线对齐）并用螺栓上紧,使抱箍与墩柱紧贴。螺栓采纳 8。8 级 M20 高强螺栓。(2)支架安装支架采纳 I40 工字钢做横梁，支架分配梁采纳 10＊15 方木.抱箍安装完毕后，将两根 I40 工字钢横梁放在抱箍的牛腿上，中间穿横向拉杆将两根横梁连为一个整体。横梁上铺 48 根 10*15 方木作为分配梁,间距 25cm，在分配梁上铺设盖梁底模。盖梁抱箍法支架示意图3、钢筋加工及绑扎盖梁钢筋骨架采纳胎架加工，现场整体吊装。盖梁骨架钢筋严格按图纸及设计要求下料，加工应在钢筋加工场的胎架上进行，施焊顺序应...
