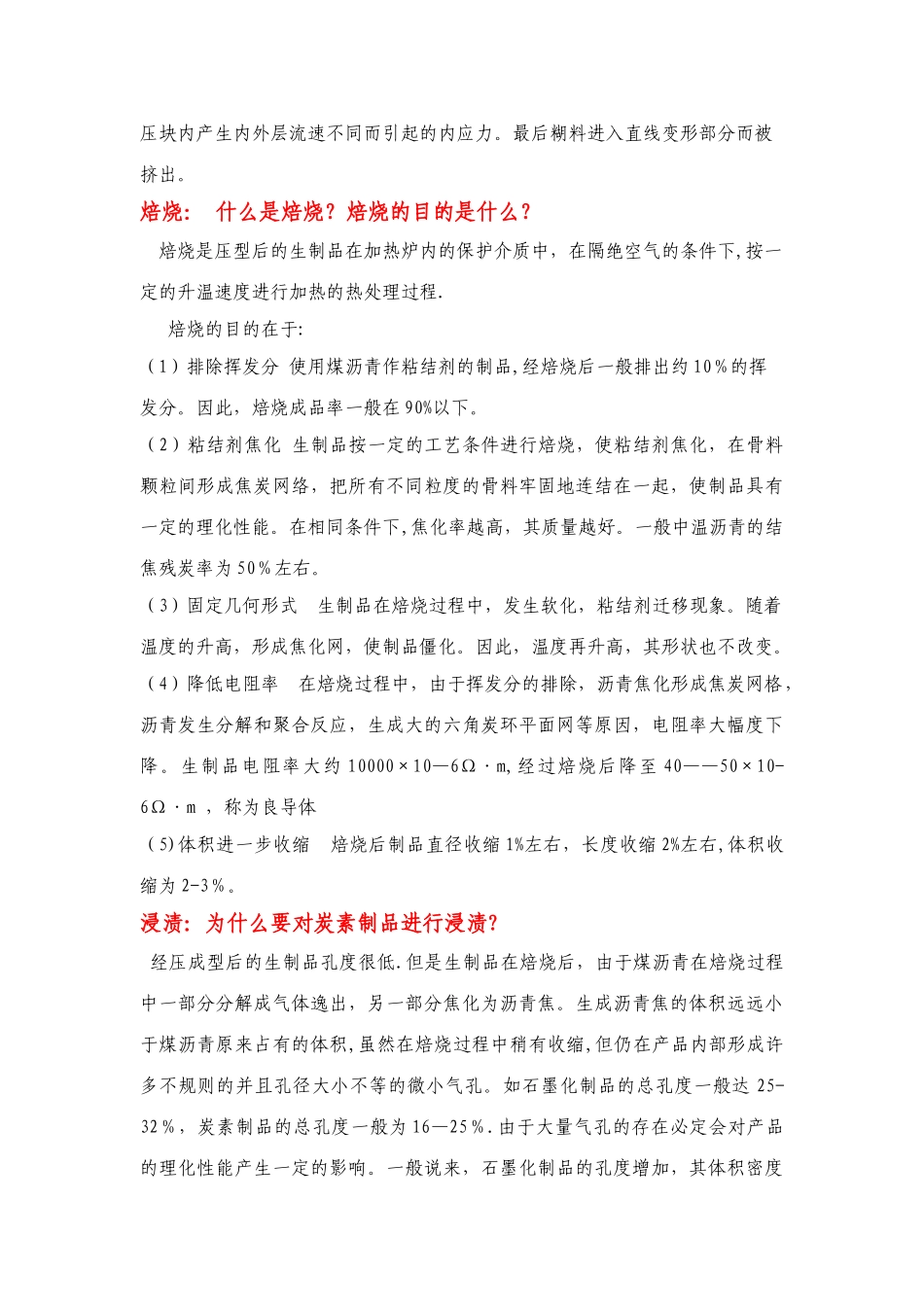

石墨电极的工艺流程详解下面我为大家介绍一下 各种工序原料： 用于炭素生产的原料有哪些？ 在炭素生产中，通常采纳的原料可分为固体炭质原料和粘结剂及浸渍剂两类.固体炭质原料包括石油焦、沥青焦、冶金焦、无烟煤、天然石墨和石墨碎等；粘结剂和浸渍剂包括煤沥青、煤焦油、蒽油和合成树脂等。此外生产中还使用一些辅助物料，如石英砂、冶金焦粒和焦粉。生产一些特种炭和石墨制品（如炭纤维、活性炭、热解炭和热解石墨、玻璃炭）则采纳其他一些特别原料。煅烧：什么叫煅烧？哪些原料需要煅烧? 碳质原料在隔绝空气的条件下进行高温（1200—1500°C)热处理的过程称为煅烧.煅烧是炭素生产的第一道热处理工序，煅烧使各种炭质原料的结构和物理化学性质发生一系列变化。 无烟煤和石油焦都含有一定数量的挥发份，需要进行煅烧。沥青焦和冶金焦的成焦温度比较高（1000°C 以上）,相当于炭素厂内煅烧炉的温度，可以不再煅烧，只需烘干水分即可。但假如沥青焦和石油焦在煅烧前混合使用，则应与石油焦一起送入煅烧炉煅烧.天然石墨和炭黑则不需要进行煅烧。压型:挤压成型原理是怎样的?挤压过程的本质是在压力下使糊料通过一定形状的模嘴后，受到压实和塑性变形而成为具有一定形状和尺寸的毛胚.挤压成型过程主要是糊料的塑性变形过程。糊料挤压过程是在料室（或称糊缸）和圆弧式型嘴内进行的。装入料室内的热糊料在后部主柱塞的推动下.迫使糊料内的气体不断排除,糊料不断密实，同时糊料向前运动。当糊料在料室的圆筒部分运动时，糊料可看作稳定流动，各颗粒料层基本上是平行移动的。当糊料进入到具有圆弧变形的挤压嘴子部位时，紧贴嘴壁的糊料前进中受到较大的摩擦阻力,料层开始弯曲，糊料内部产生不相同的推动速度,内层糊料推动超前，导致制品沿径向密度不均匀，因此在挤压块内产生内外层流速不同而引起的内应力。最后糊料进入直线变形部分而被挤出。焙烧： 什么是焙烧？焙烧的目的是什么？ 焙烧是压型后的生制品在加热炉内的保护介质中，在隔绝空气的条件下,按一定的升温速度进行加热的热处理过程. 焙烧的目的在于:（1）排除挥发分 使用煤沥青作粘结剂的制品,经焙烧后一般排出约 10％的挥发分。因此，焙烧成品率一般在 90%以下。（2）粘结剂焦化 生制品按一定的工艺条件进行焙烧，使粘结剂焦化，在骨料颗粒间形成焦炭网络，把所有不同粒度的骨料牢固地连结在一起，使制品具有一定的理化性能。在相同条件下,焦化率越高，其质量越好。一般中温沥青...
