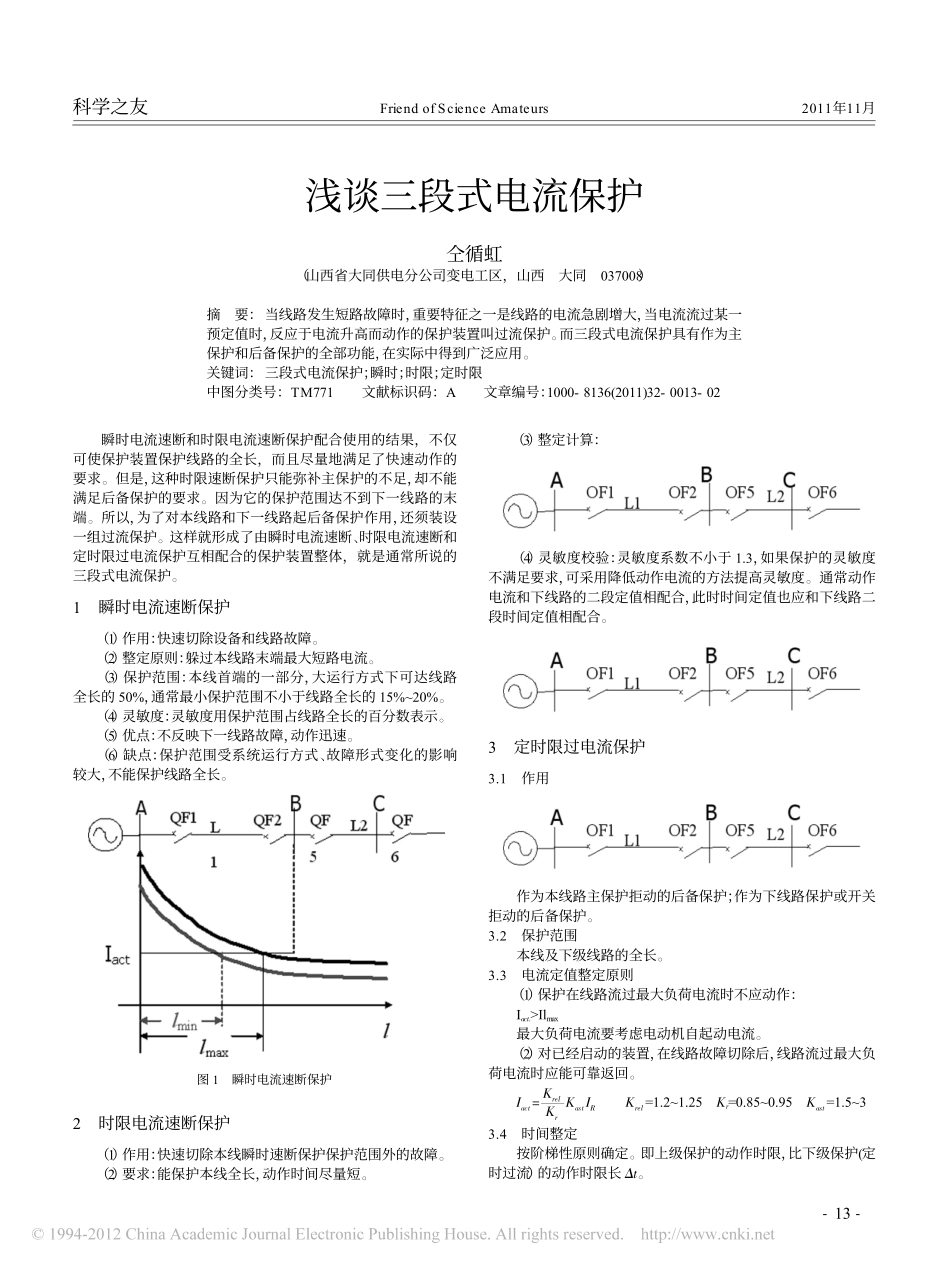

浅谈三段式电流保护VIP专享

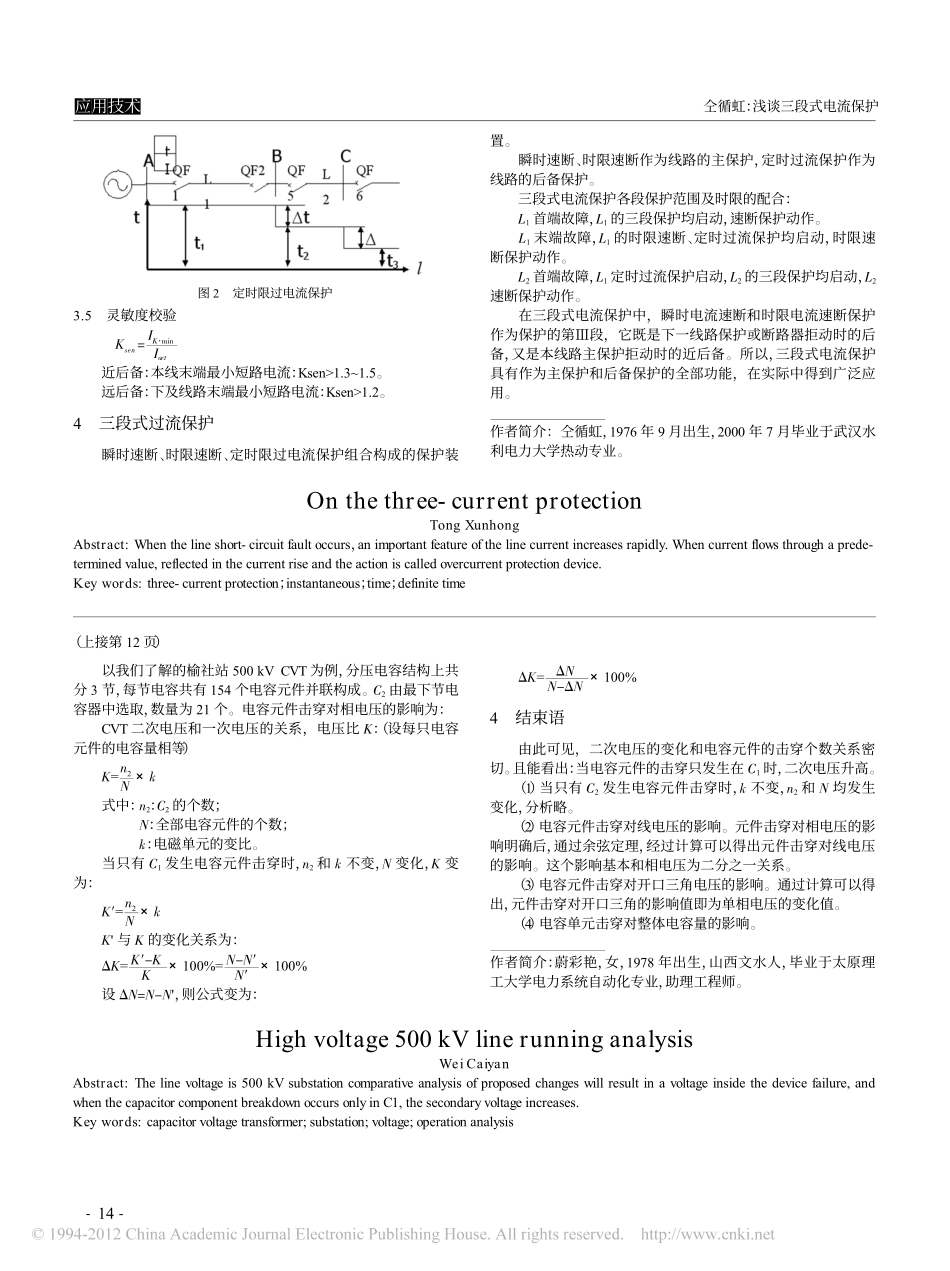

瞬时电流速断和时限电流速断保护配合使用的结果，不仅可使保护装置保护线路的全长，而且尽量地满足了快速动作的要求。但是，这种时限速断保护只能弥补主保护的不足，却不能满足后备保护的要求。因为它的保护范围达不到下一线路的末端。所以，为了对本线路和下一线路起后备保护作用，还须装设一组过流保护。这样就形成了由瞬时电流速断、时限电流速断和定时限过电流保护互相配合的保护装置整体，就是通常所说的三段式电流保护。1瞬时电流速断保护（1）作用：快速切除设备和线路故障。（2）整定原则：躲过本线路末端最大短路电流。（3）保护范围：本线首端的一部分，大运行方式下可达线路全长的 50%，通常最小保护范围不小于线路全长的 15%~20%。（4）灵敏度：灵敏度用保护范围占线路全长的百分数表示。（5）优点：不反映下一线路故障，动作迅速。（6）缺点：保护范围受系统运行方式、故障形式变化的影响较大，不能保护线路全长。2时限电流速断保护（1）作用：快速切除本线瞬时速断保护保护范围外的故障。（2）要求：能保护本线全长，动作时间尽量短。（3）整定计算：（4）灵敏度校验：灵敏度系数不小于 1.3，如果保护的灵敏度不满足要求，可采用降低动作电流的方法提高灵敏度。通常动作电流和下线路的二段定值相配合，此时时间定值也应和下线路二段时间定值相配合。3定时限过电流保护3.1作用作为本线路主保护拒动的后备保护；作为下线路保护或开关拒动的后备保护。3.2保护范围本线及下级线路的全长。3.3电流定值整定原则（1）保护在线路流过最大负荷电流时不应动作：Iact.>Ilmax最大负荷电流要考虑电动机自起动电流。（2）对已经启动的装置，在线路故障切除后，线路流过最大负荷电流时应能可靠返回。Iact= KrelKrKastIRKrel=1.2~1.25Kr=0.85~0.95Kast=1.5~33.4时间整定按阶梯性原则确定。即上级保护的动作时限，比下级保护(定时过流）的动作时限长 △t。浅谈三段式电流保护仝循虹（山西省大同供电分公司变电工区，山西大同037008）摘要： 当线路发生短路故障时，重要特征之一是线路的电流急剧增大，当电流流过某一预定值时，反应于电流升高而动作的保护装置叫过流保护。而三段式电流保护具有作为主保护和后备保护的全部功能，在实际中得到广泛应用。关键词： 三段式电流保护；瞬时；时限；定时限中图分类号：TM771文献标识码：A文章编号：1000- 8136(2011)32- 0013- 02图 1瞬时电流速断保护科学之友Friend of Science Amateurs2011年1...
