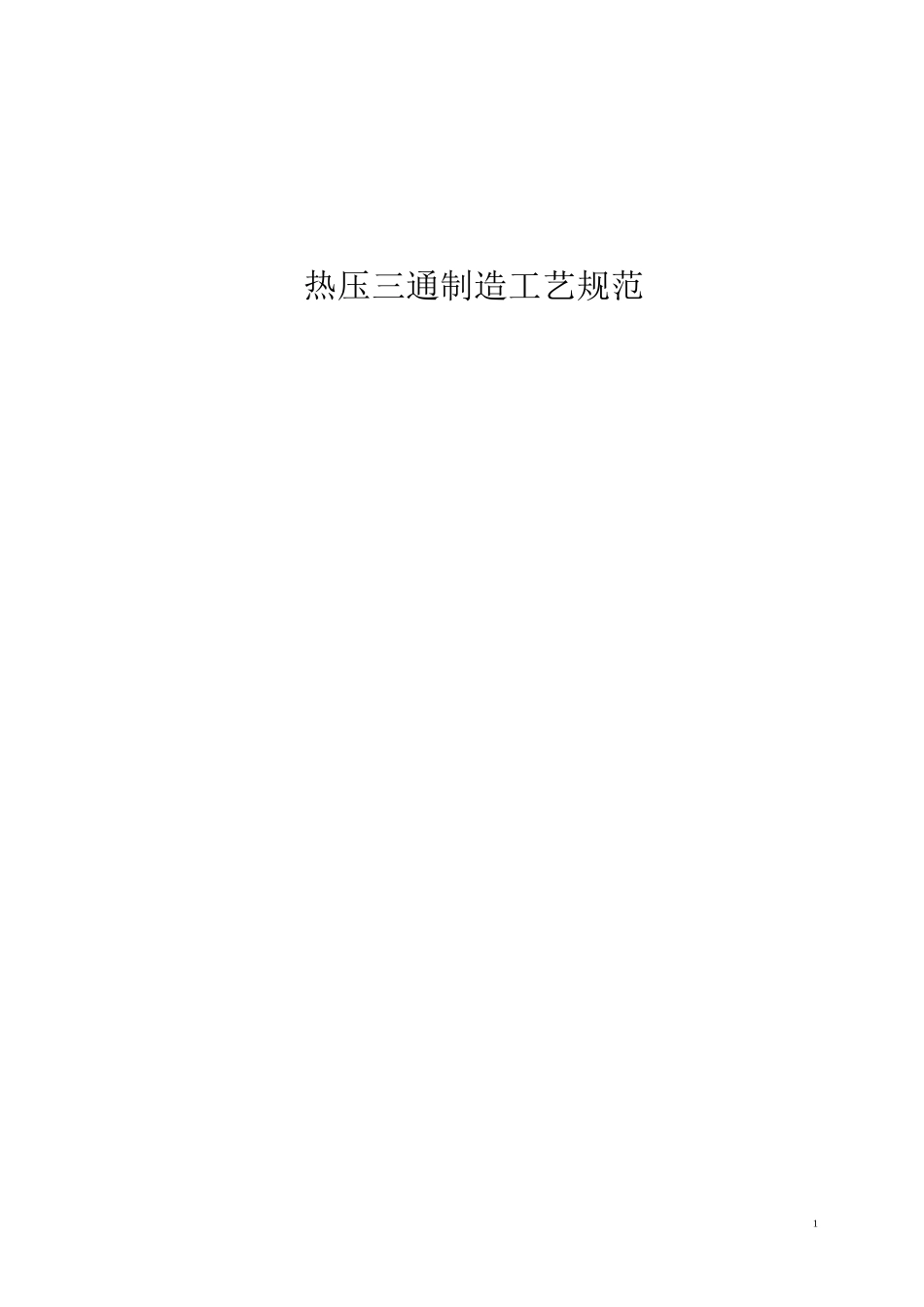

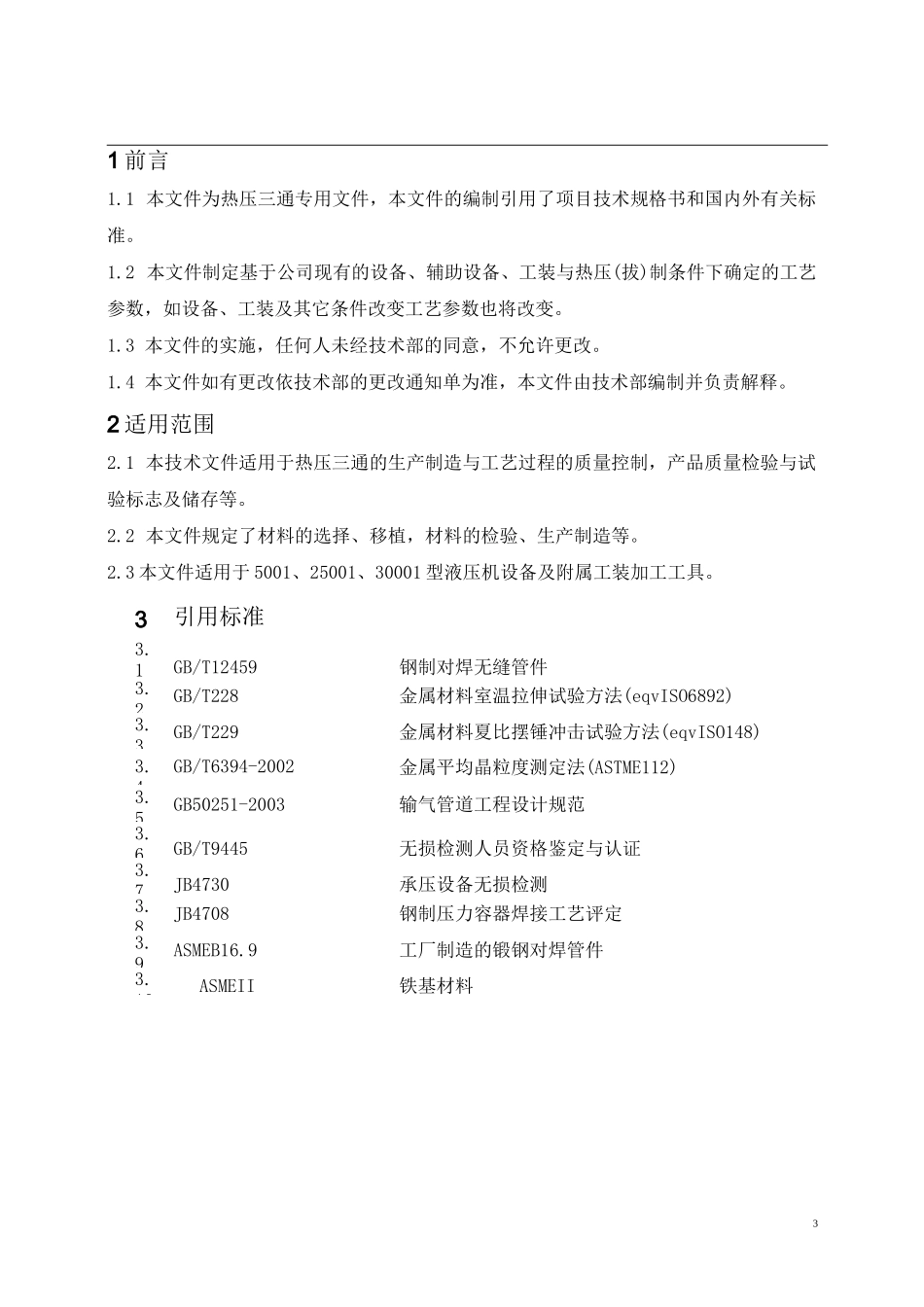

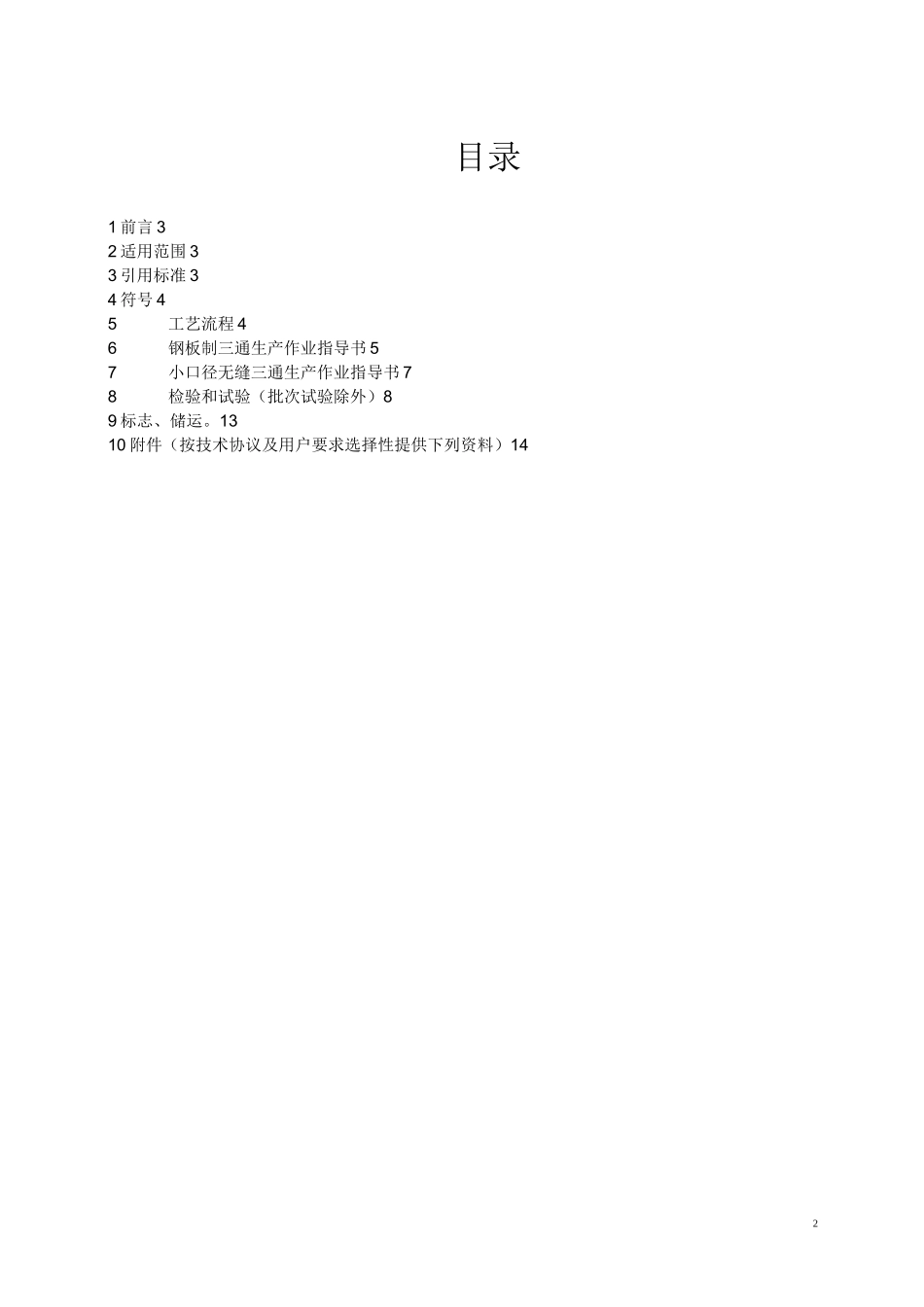

1热压三通制造工艺规范2目录1 前言 32 适用范围 33 引用标准 34 符号 45工艺流程 46钢板制三通生产作业指导书 57小口径无缝三通生产作业指导书 78检验和试验（批次试验除外）89 标志、储运。1310 附件（按技术协议及用户要求选择性提供下列资料）1431 前言1.1 本文件为热压三通专用文件，本文件的编制引用了项目技术规格书和国内外有关标准。1.2 本文件制定基于公司现有的设备、辅助设备、工装与热压(拔)制条件下确定的工艺参数，如设备、工装及其它条件改变工艺参数也将改变。1.3 本文件的实施，任何人未经技术部的同意，不允许更改。1.4 本文件如有更改依技术部的更改通知单为准，本文件由技术部编制并负责解释。2 适用范围2.1 本技术文件适用于热压三通的生产制造与工艺过程的质量控制，产品质量检验与试验标志及储存等。2.2 本文件规定了材料的选择、移植，材料的检验、生产制造等。2.3 本文件适用于 5001、25001、30001 型液压机设备及附属工装加工工具。3引用标准3.1GB/T12459钢制对焊无缝管件3.2GB/T228金属材料室温拉伸试验方法(eqvISO6892)3.3GB/T229金属材料夏比摆锤冲击试验方法(eqvISO148)3.4GB/T6394-2002金属平均晶粒度测定法(ASTME112)3.5GB50251-2003输气管道工程设计规范3.6GB/T9445无损检测人员资格鉴定与认证3.7JB4730承压设备无损检测3.8JB4708钢制压力容器焊接工艺评定3.9ASMEB16.9工厂制造的锻钢对焊管件3.10ASMEII铁基材料44 符号DN 公称直径 mmD 主管外径 mmt 主管壁厚 mmd 支管外径 mmS——支管壁厚 mmC 主管端面至中心 mmM 支管端面至中心高度 mmQ——管端面垂直度 mm△a 平面度 mm5工艺流程5.1 钢板制三通工艺流程注：无损检测包括 UT、MT、RT 及硬度测试、壁厚测试等。56钢板制三通生产作业指导书6.1 材料6.1.1材料选用a）制作三通的原材料采用吹氧转炉或电炉冶炼的全镇静钢，且具有要求的韧性和热处理状态。b）选用制作三通材料的表面，应无油脂、过多的锈、焊剂和腐蚀物、低熔点金属污染。c）材料标志清楚、完整符合管件技术规格书有关条款的技术要求。d）原材料应有证明书，其检验项目应符合相关标准的规定或订货要求。无标记、无批号、无质量证明书或质量说明书项目不全的钢材不能使用。、e）在制造、搬运、装卸过程中不允许与低熔点金属（Cu、Zn、Sn、Pb 等）接触，否则应采用适当的方法清除。6.1.2材料的检验a）进厂检验前材料表面用钢丝刷轮角磨机,进行机械除锈...
