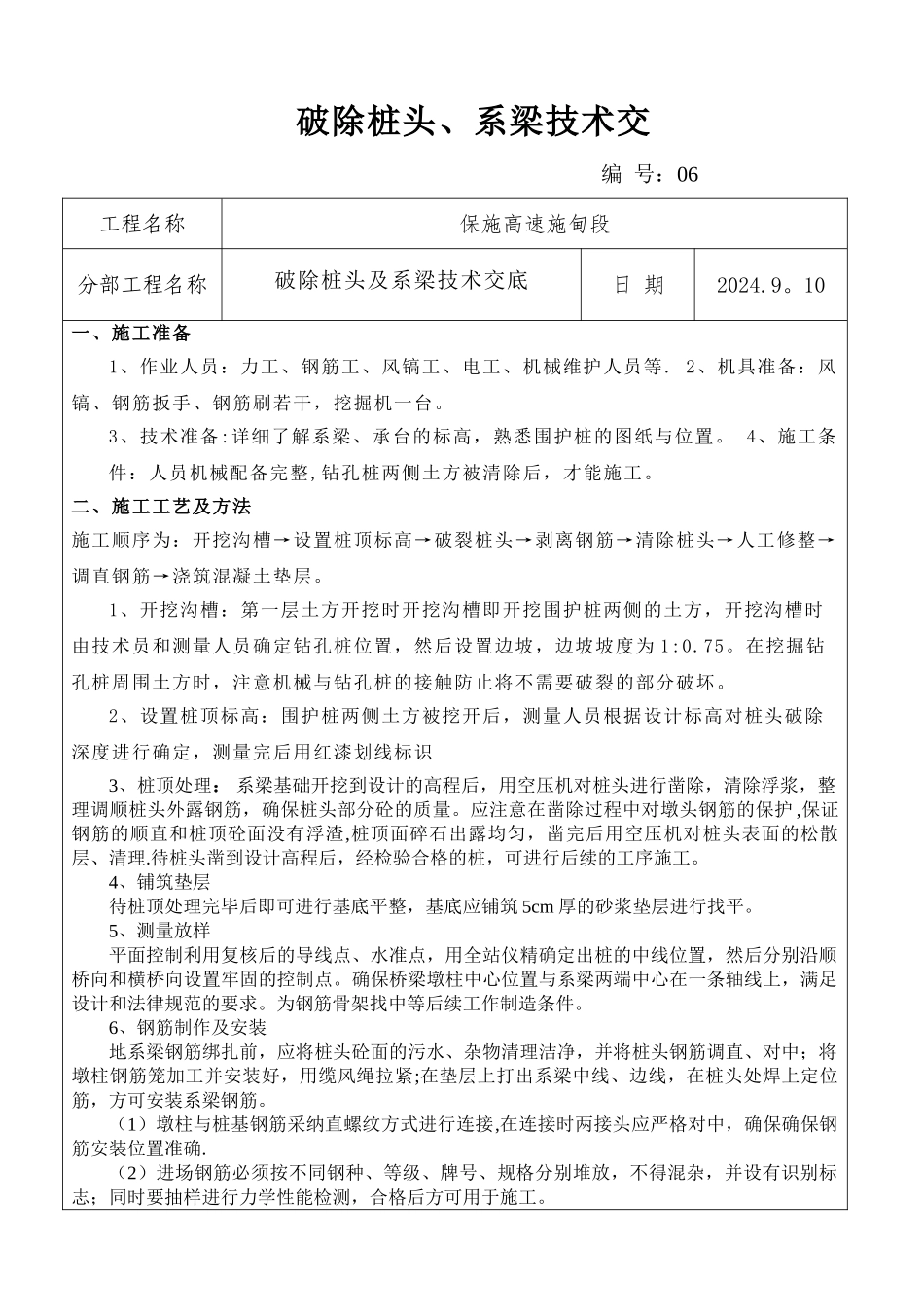

破除桩头、系梁技术交 编 号：06工程名称保施高速施甸段分部工程名称破除桩头及系梁技术交底日 期2024.9。10一、施工准备1、作业人员：力工、钢筋工、风镐工、电工、机械维护人员等. 2、机具准备：风镐、钢筋扳手、钢筋刷若干，挖掘机一台。 3、技术准备:详细了解系梁、承台的标高，熟悉围护桩的图纸与位置。 4、施工条件：人员机械配备完整,钻孔桩两侧土方被清除后，才能施工。二、施工工艺及方法施工顺序为：开挖沟槽→设置桩顶标高→破裂桩头→剥离钢筋→清除桩头→人工修整→调直钢筋→浇筑混凝土垫层。1、开挖沟槽：第一层土方开挖时开挖沟槽即开挖围护桩两侧的土方，开挖沟槽时由技术员和测量人员确定钻孔桩位置，然后设置边坡，边坡坡度为 1:0.75。在挖掘钻孔桩周围土方时，注意机械与钻孔桩的接触防止将不需要破裂的部分破坏。2、设置桩顶标高：围护桩两侧土方被挖开后，测量人员根据设计标高对桩头破除深度进行确定，测量完后用红漆划线标识3、桩顶处理： 系梁基础开挖到设计的高程后，用空压机对桩头进行凿除，清除浮浆，整理调顺桩头外露钢筋，确保桩头部分砼的质量。应注意在凿除过程中对墩头钢筋的保护 ,保证钢筋的顺直和桩顶砼面没有浮渣,桩顶面碎石出露均匀，凿完后用空压机对桩头表面的松散层、清理.待桩头凿到设计高程后，经检验合格的桩，可进行后续的工序施工。4、铺筑垫层待桩顶处理完毕后即可进行基底平整，基底应铺筑 5cm 厚的砂浆垫层进行找平。5、测量放样平面控制利用复核后的导线点、水准点，用全站仪精确定出桩的中线位置，然后分别沿顺桥向和横桥向设置牢固的控制点。确保桥梁墩柱中心位置与系梁两端中心在一条轴线上，满足设计和法律规范的要求。为钢筋骨架找中等后续工作制造条件。6、钢筋制作及安装地系梁钢筋绑扎前，应将桩头砼面的污水、杂物清理洁净，并将桩头钢筋调直、对中；将墩柱钢筋笼加工并安装好，用缆风绳拉紧;在垫层上打出系梁中线、边线，在桩头处焊上定位筋，方可安装系梁钢筋。（1）墩柱与桩基钢筋采纳直螺纹方式进行连接,在连接时两接头应严格对中，确保确保钢筋安装位置准确.（2）进场钢筋必须按不同钢种、等级、牌号、规格分别堆放，不得混杂，并设有识别标志；同时要抽样进行力学性能检测，合格后方可用于施工。（3）系梁钢筋在钢筋加工场加工成半成品,运至现场绑扎。钢筋按法律规范进行焊接或绑扎,间距正确，并使用砼垫块确保钢筋的保护层厚度.（4）钢筋使用前表面应洁净、无锈,如...
