磁电式、电磁式、电动式仪表的定义、原理

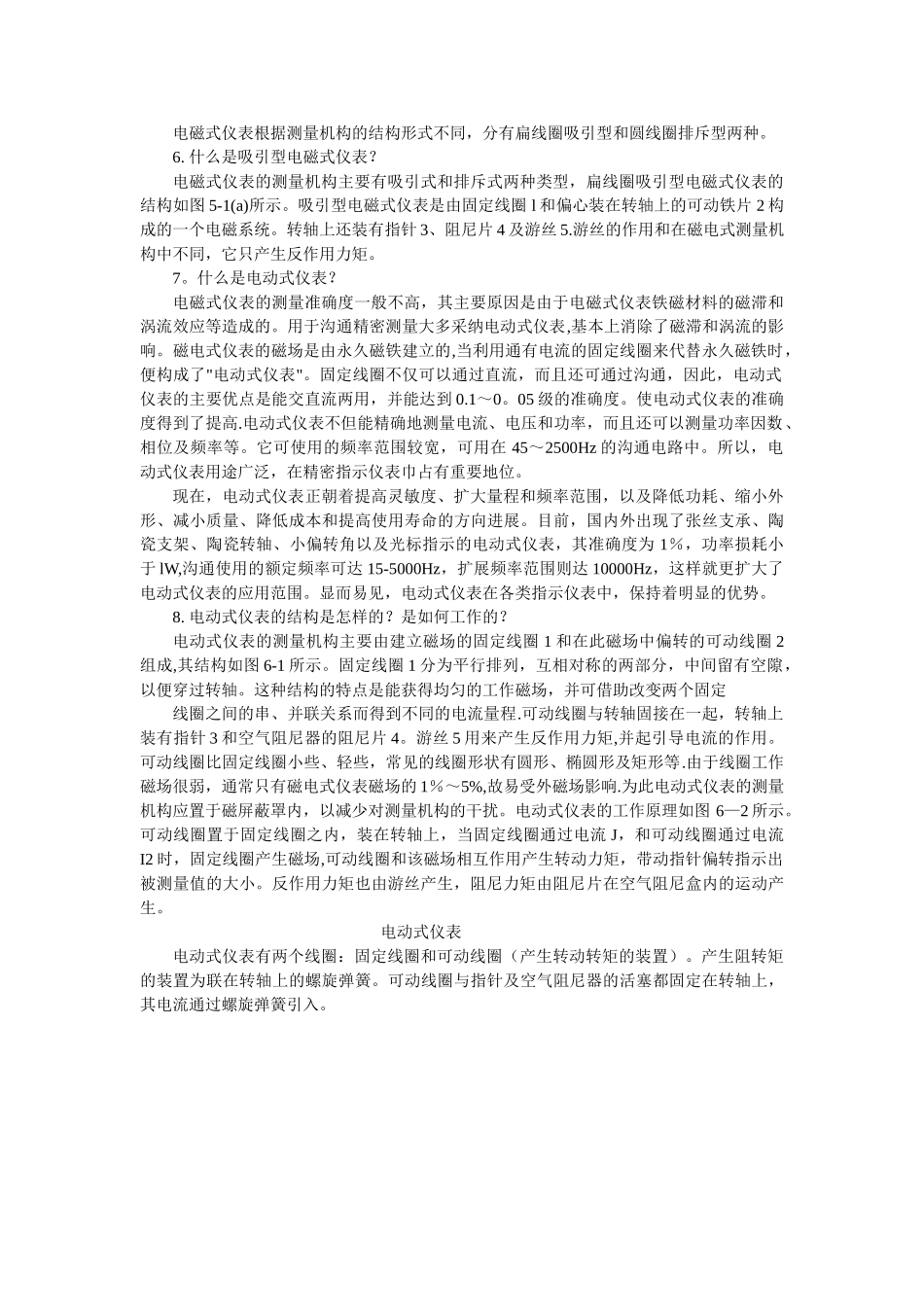

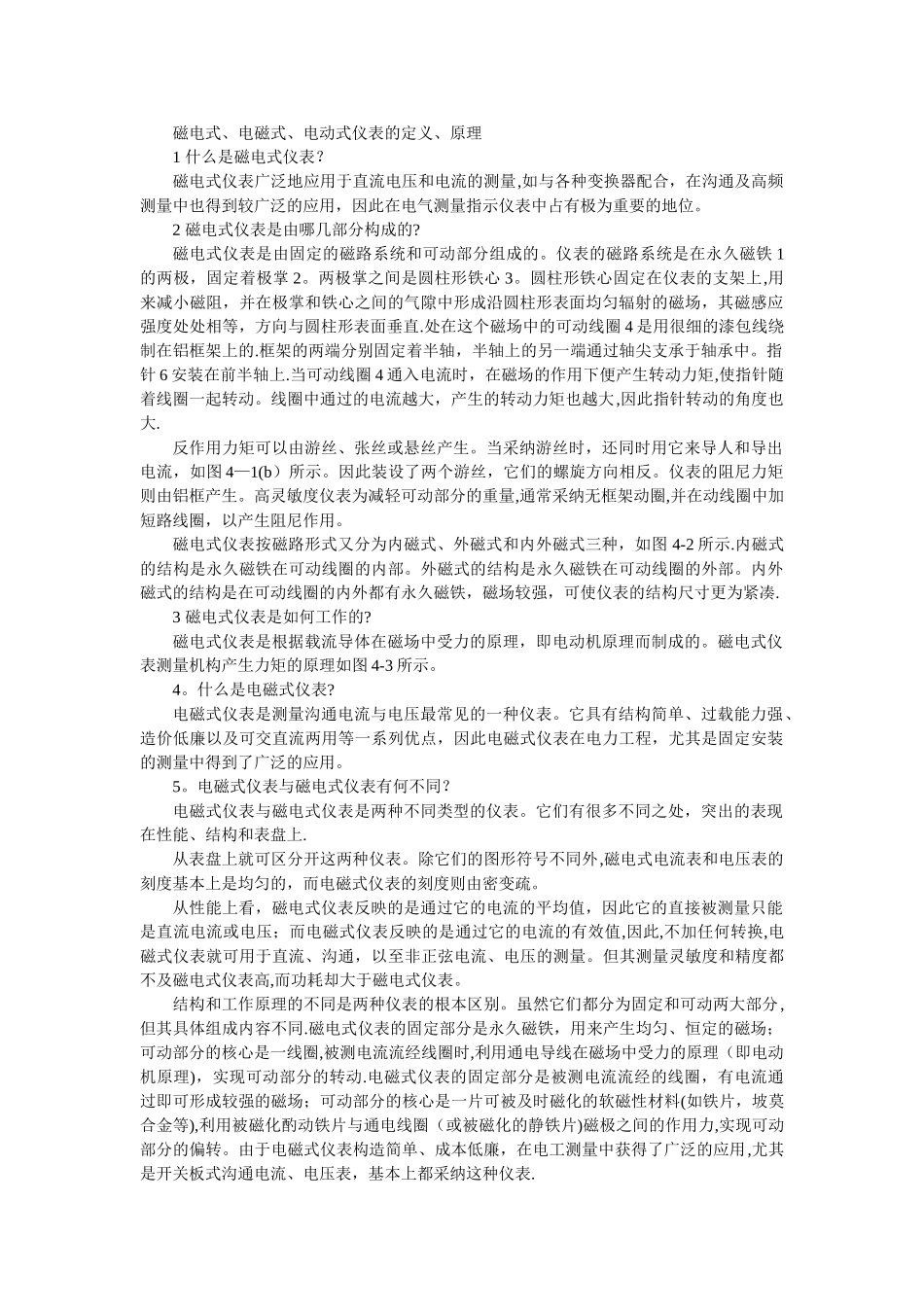

磁电式、电磁式、电动式仪表的定义、原理1 什么是磁电式仪表？磁电式仪表广泛地应用于直流电压和电流的测量,如与各种变换器配合，在沟通及高频测量中也得到较广泛的应用，因此在电气测量指示仪表中占有极为重要的地位。2 磁电式仪表是由哪几部分构成的?磁电式仪表是由固定的磁路系统和可动部分组成的。仪表的磁路系统是在永久磁铁 1的两极，固定着极掌 2。两极掌之间是圆柱形铁心 3。圆柱形铁心固定在仪表的支架上,用来减小磁阻，并在极掌和铁心之间的气隙中形成沿圆柱形表面均匀辐射的磁场，其磁感应强度处处相等，方向与圆柱形表面垂直.处在这个磁场中的可动线圈 4 是用很细的漆包线绕制在铝框架上的.框架的两端分别固定着半轴，半轴上的另一端通过轴尖支承于轴承中。指针 6 安装在前半轴上.当可动线圈 4 通入电流时，在磁场的作用下便产生转动力矩,使指针随着线圈一起转动。线圈中通过的电流越大，产生的转动力矩也越大,因此指针转动的角度也大.反作用力矩可以由游丝、张丝或悬丝产生。当采纳游丝时，还同时用它来导人和导出电流，如图 4—1(b）所示。因此装设了两个游丝，它们的螺旋方向相反。仪表的阻尼力矩则由铝框产生。高灵敏度仪表为减轻可动部分的重量,通常采纳无框架动圈,并在动线圈中加短路线圈，以产生阻尼作用。磁电式仪表按磁路形式又分为内磁式、外磁式和内外磁式三种，如图 4-2 所示.内磁式的结构是永久磁铁在可动线圈的内部。外磁式的结构是永久磁铁在可动线圈的外部。内外磁式的结构是在可动线圈的内外都有永久磁铁，磁场较强，可使仪表的结构尺寸更为紧凑.3 磁电式仪表是如何工作的?磁电式仪表是根据载流导体在磁场中受力的原理，即电动机原理而制成的。磁电式仪表测量机构产生力矩的原理如图 4-3 所示。4。什么是电磁式仪表?电磁式仪表是测量沟通电流与电压最常见的一种仪表。它具有结构简单、过载能力强、造价低廉以及可交直流两用等一系列优点，因此电磁式仪表在电力工程，尤其是固定安装的测量中得到了广泛的应用。5。电磁式仪表与磁电式仪表有何不同？电磁式仪表与磁电式仪表是两种不同类型的仪表。它们有很多不同之处，突出的表现在性能、结构和表盘上.从表盘上就可区分开这两种仪表。除它们的图形符号不同外,磁电式电流表和电压表的刻度基本上是均匀的，而电磁式仪表的刻度则由密变疏。从性能上看，磁电式仪表反映的是通过它的电流的平均值，因此它的直接被测量只能是直流电流或电压；而电磁式仪表反...
