离心式风机检修与质量标准

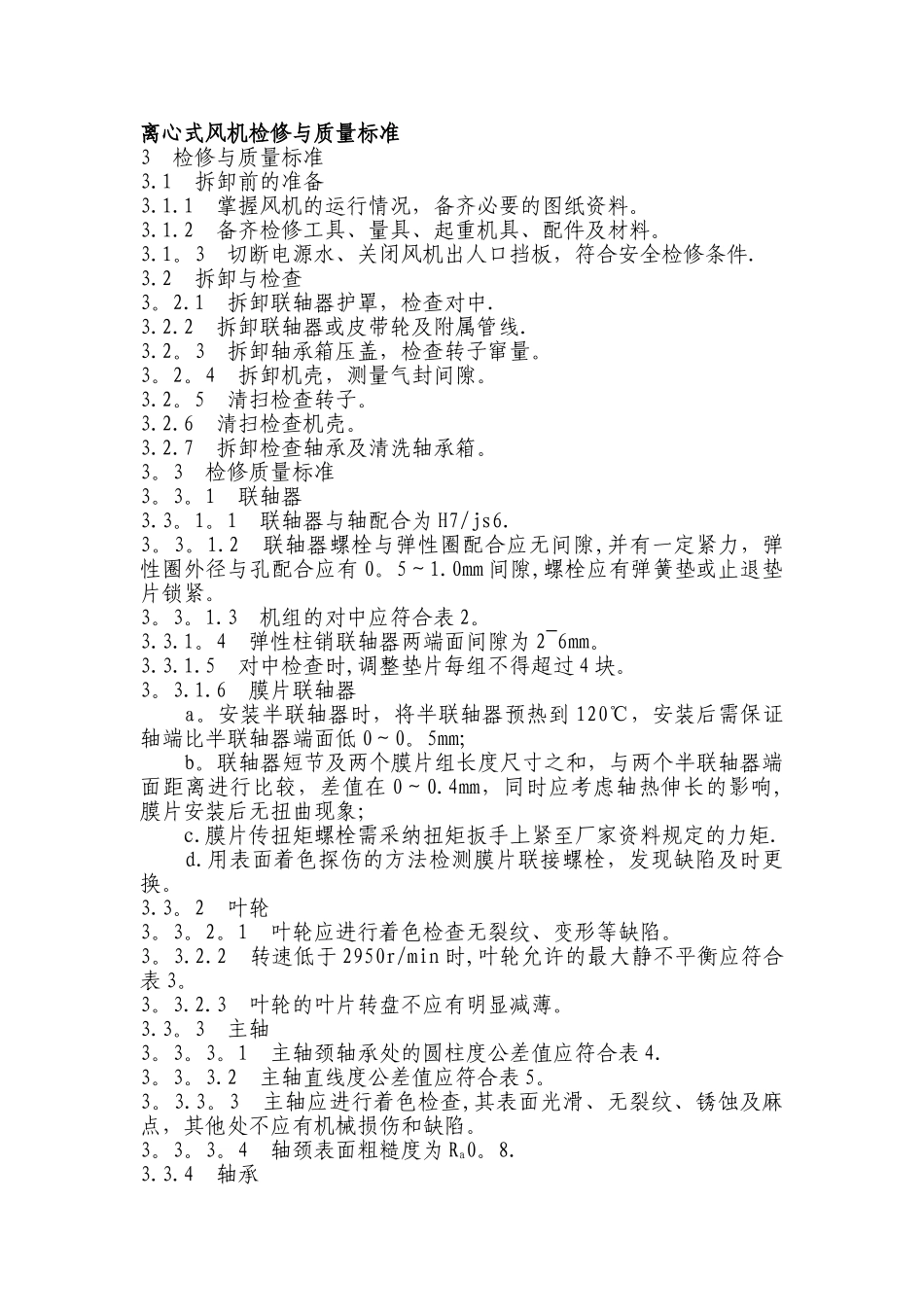

离心式风机检修与质量标准_第1页
1/3

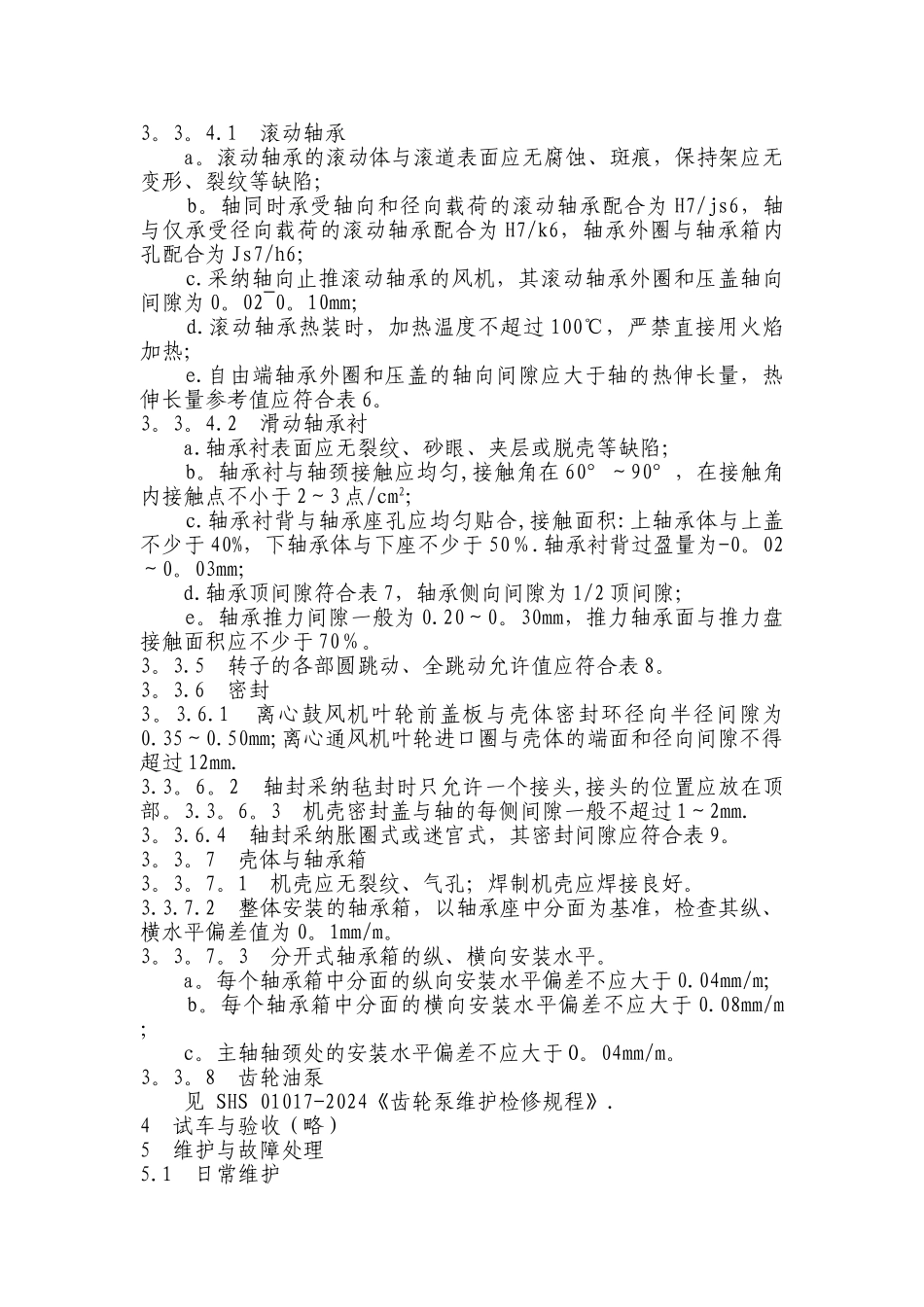

离心式风机检修与质量标准_第2页
2/3

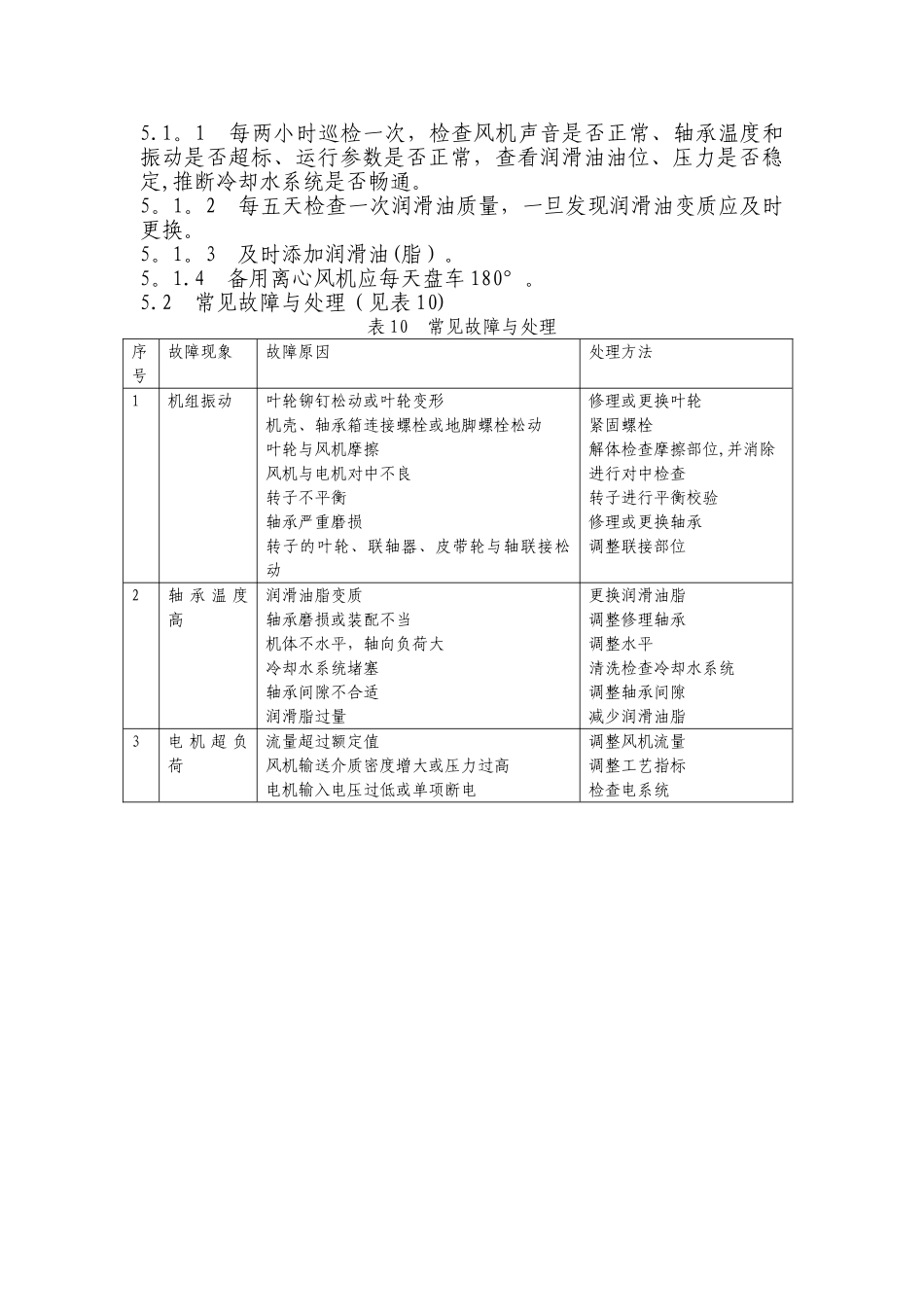

离心式风机检修与质量标准_第3页
3/3
离心式风机检修与质量标准3 检修与质量标准3.1 拆卸前的准备3.1.1 掌握风机的运行情况,备齐必要的图纸资料。3.1.2 备齐检修工具、量具、起重机具、配件及材料。3.1。3 切断电源水、关闭风机出人口挡板,符合安全检修条件.3.2 拆卸与检查3。2.1 拆卸联轴器护罩,检查对中.3.2.2 拆卸联轴器或皮带轮及附属管线.3.2。3 拆卸轴承箱压盖,检查转子窜量。3。2。4 拆卸机壳,测量气封间隙。3.2。5 清扫检查转子。3.2.6 清扫检查机壳。3.2.7 拆卸检查轴承及清洗轴承箱。3。3 检修质量标准3。3。1 联轴器3.3。1。1 联轴器与轴配合为 H7/js6.3。3。1.2 联轴器螺栓与弹性圈配合应无间隙,并有一定紧力,弹性圈外径与孔配合应有 0。5~1.0mm 间隙,螺栓应有弹簧垫或止退垫片锁紧。3。3。1.3 机组的对中应符合表 2。3.3.1。4 弹性柱销联轴器两端面间隙为 2~6mm。3.3.1.5 对中检查时,调整垫片每组不得超过 4 块。3。3.1.6 膜片联轴器 a。安装半联轴器时,将半联轴器预热到 120℃,安装后需保证轴端比半联轴器端面低 0~0。5mm; b。联轴器短节及两个膜片组长度尺寸之和,与两个半联轴器端面距离进行比较,差值在 0~0.4mm,同时应考虑轴热伸长的影响,膜片安装后无扭曲现象; c.膜片传扭矩螺栓需采纳扭矩扳手上紧至厂家资料规定的力矩. d.用表面着色探伤的方法检测膜片联接螺栓,发现缺陷及时更换。3.3。2 叶轮3。3。2。1 叶轮应进行着色检查无裂纹、变形等缺陷。3。3.2.2 转速低于 2950r/min 时,叶轮允许的最大静不平衡应符合表 3。3。3.2.3 叶轮的叶片转盘不应有明显减薄。3.3。3 主轴3。3。3。1 主轴颈轴承处的圆柱度公差值应符合表 4.3。3。3.2 主轴直线度公差值应符合表 5。3。3.3。3 主轴应进行着色检查,其表面光滑、无裂纹、锈蚀及麻点,其他处不应有机械损伤和缺陷。3。3。3。4 轴颈表面粗糙度为 Ra0。8.3.3.4 轴承3。3。4.1 滚动轴承 a。滚动轴承的滚动体与滚道表面应无腐蚀、斑痕,保持架应无变形、裂纹等缺陷; b。轴同时承受轴向和径向载荷的滚动轴承配合为 H7/js6,轴与仅承受径向载荷的滚动轴承配合为 H7/k6,轴承外圈与轴承箱内孔配合为 Js7/h6; c.采纳轴向止推滚动轴承的风机,其滚动轴承外圈和压盖轴向间隙为 0。02~0。10mm; d.滚动轴承热装时,加热温度不超过 100℃,严禁直接用火焰加热; e.自由端轴承外圈和压盖的轴向间隙应大于轴的热伸长量,热伸长量参考值应符合表 6。3。...
