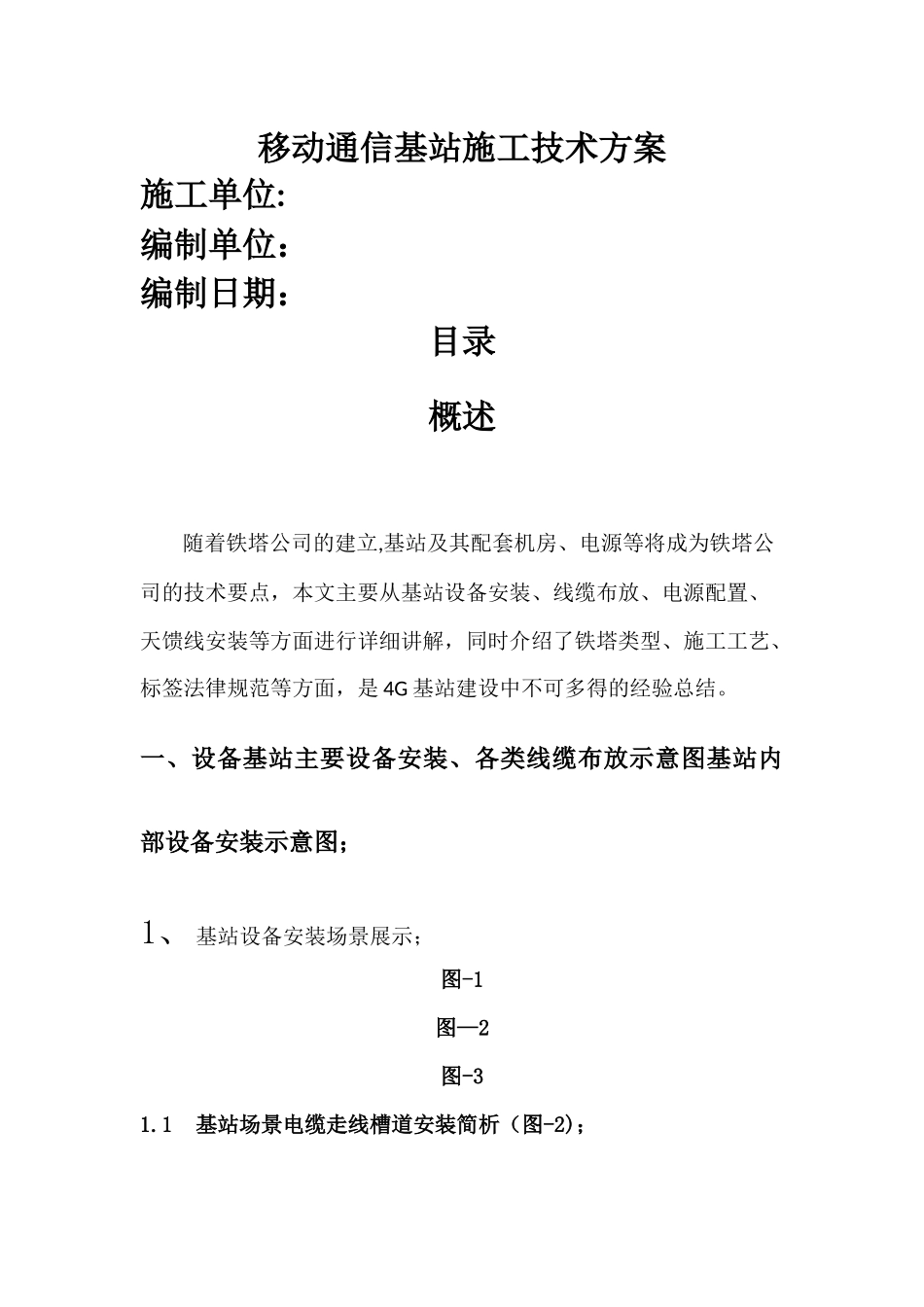

移动通信基站施工技术方案施工单位:编制单位：编制日期：目录概述随着铁塔公司的建立,基站及其配套机房、电源等将成为铁塔公司的技术要点，本文主要从基站设备安装、线缆布放、电源配置、天馈线安装等方面进行详细讲解，同时介绍了铁塔类型、施工工艺、标签法律规范等方面，是 4G 基站建设中不可多得的经验总结。一、设备基站主要设备安装、各类线缆布放示意图基站内部设备安装示意图；1、 基站设备安装场景展示；图-1图—2图-31.1基站场景电缆走线槽道安装简析（图-2)；1.1.1 电缆走道及槽道安装位置应符合施工图的规定，左右偏差不得＞50mm。1.1.2 水平槽道水平度每米偏差不得＞2mm，垂直槽道垂直度偏差不得＞3mm。1.1.3 电缆走道安装牢固稳定，具备防震功能。1.1.4 电缆应有序地绑扎在走道上.1.2基站内部走线槽道布线安装（图-3)1.2.1.1 信号线的布放1.2.1.2 布放的信号线应平直，无扭曲打结，转弯处应自然圆滑，符合设计要求。1.2.1.3 屏蔽线外层应与接地体连接可靠。1.2.1.4 芯线应无损伤，焊点光滑、均匀，无漏焊、虚焊、错焊。1.2.1.5 系统控制器到信道机的电缆最大允许长度应符合产品说明书的要求。1.2.1.6 信号线、高频馈线、电源线应分开布放.1.3电源线和地线的安装（图—3）;1.3.1 电源线和地线安装方法:根据电源线和地线的实际走线路径量得所用电源线和地线的长度，分别裁剪-48 伏电源线和工作地线、 和保护地线；用裁纸刀剥开电源线和地线的绝缘外皮，其长度与铜鼻子的耳柄等长.用压线钳将铜鼻子压紧，用热缩管将铜鼻子的耳柄和裸漏的铜导线热封；不得将裸线漏出。将电源线的一端与 BTS 机柜的电源接线柱固定，电源线沿走线架整齐布放，并用扎带绑扎,另一端和电源柜的接线排连接.1.3.2 电源线的区分：电源线分为：-48 伏线（一般为黑色)、工作地线（一般为蓝色)，保护地线(一般为黄色）。但有时不同厂家提供的电源线的颜色和线经大小不同.二、 基站电源：沟通、直流配电箱开关电源、远供电源电池设备的安装；（图-4）1、通信基站电源系统的组成；2、通信基站沟通供电系统;3、通信基站直流供电系统；4、蓄电池；5、远供电源；2。1 基站沟通供电系统组成；（图—4）基站要求引入一路以上的市电电源.乡镇及农村基站沟通电源引入容量建议为 15kW,一般市区、城郊及县城基站沟通市电引入容量建议为 20kW，特大城市密集市区基站，沟通市电引入容量建议为 25 kW～30kW.基站沟通供电系统由一路 380V 沟通市电引入...
