立式圆筒形储罐质量检验计划及检验试验要求

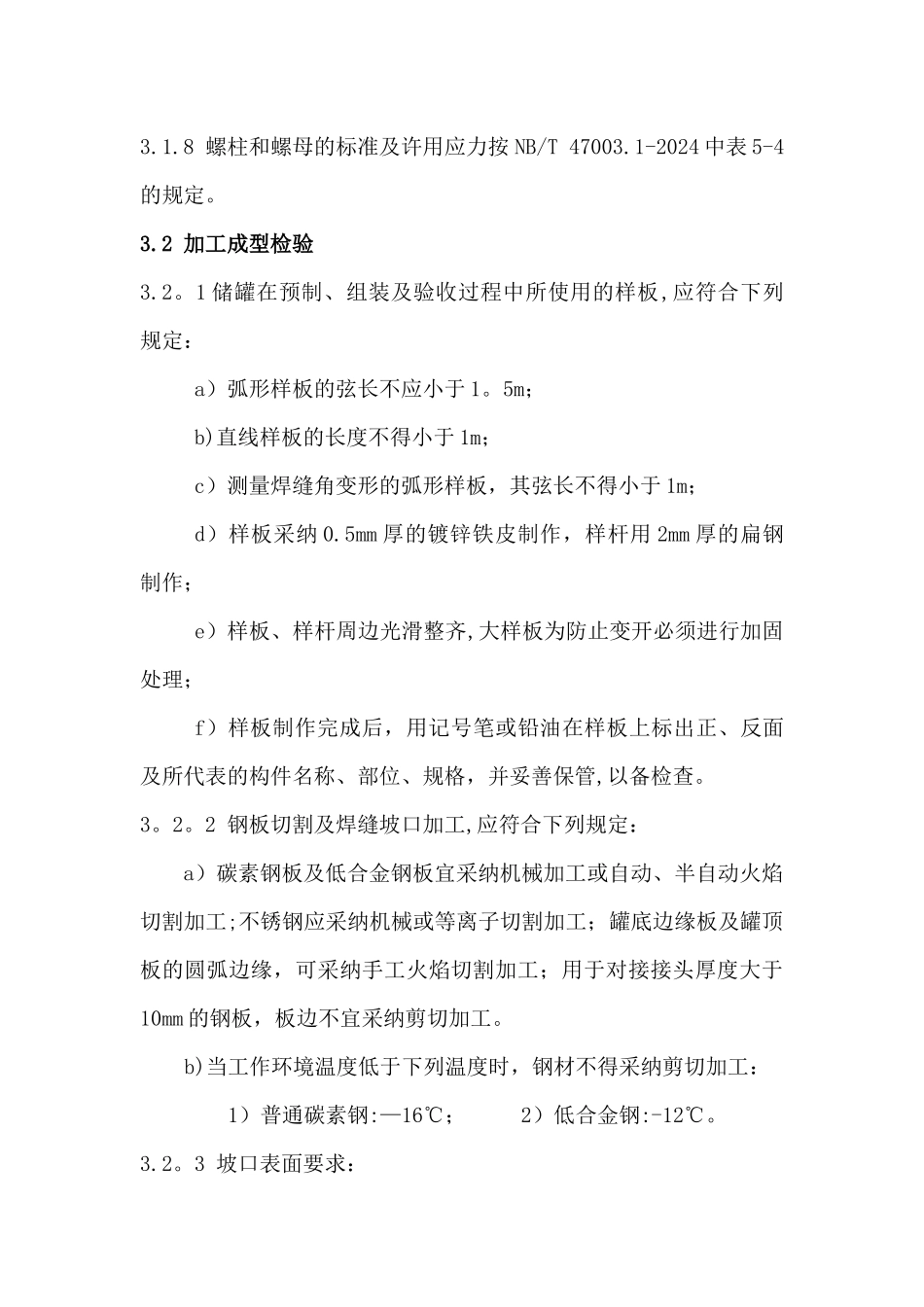

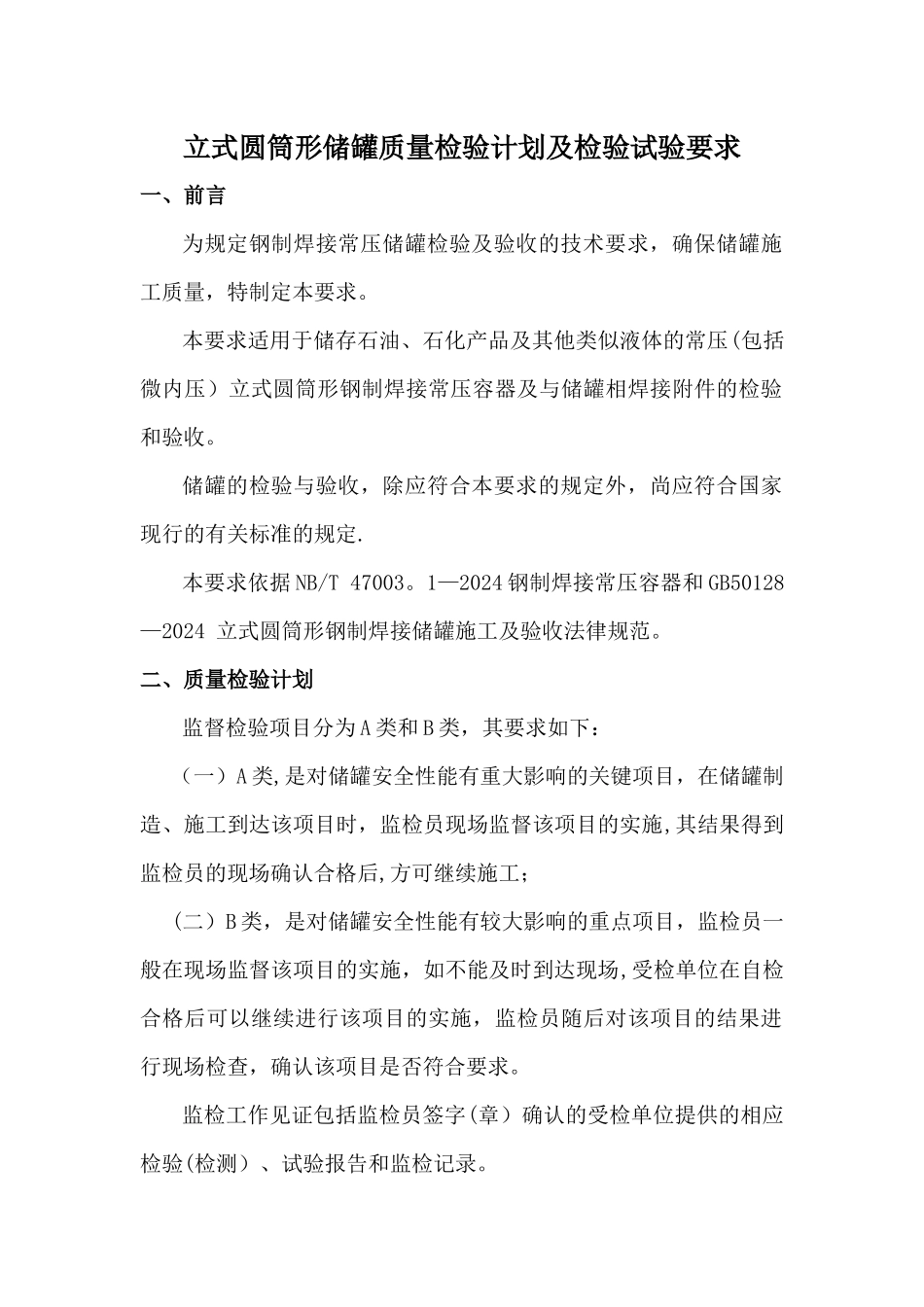

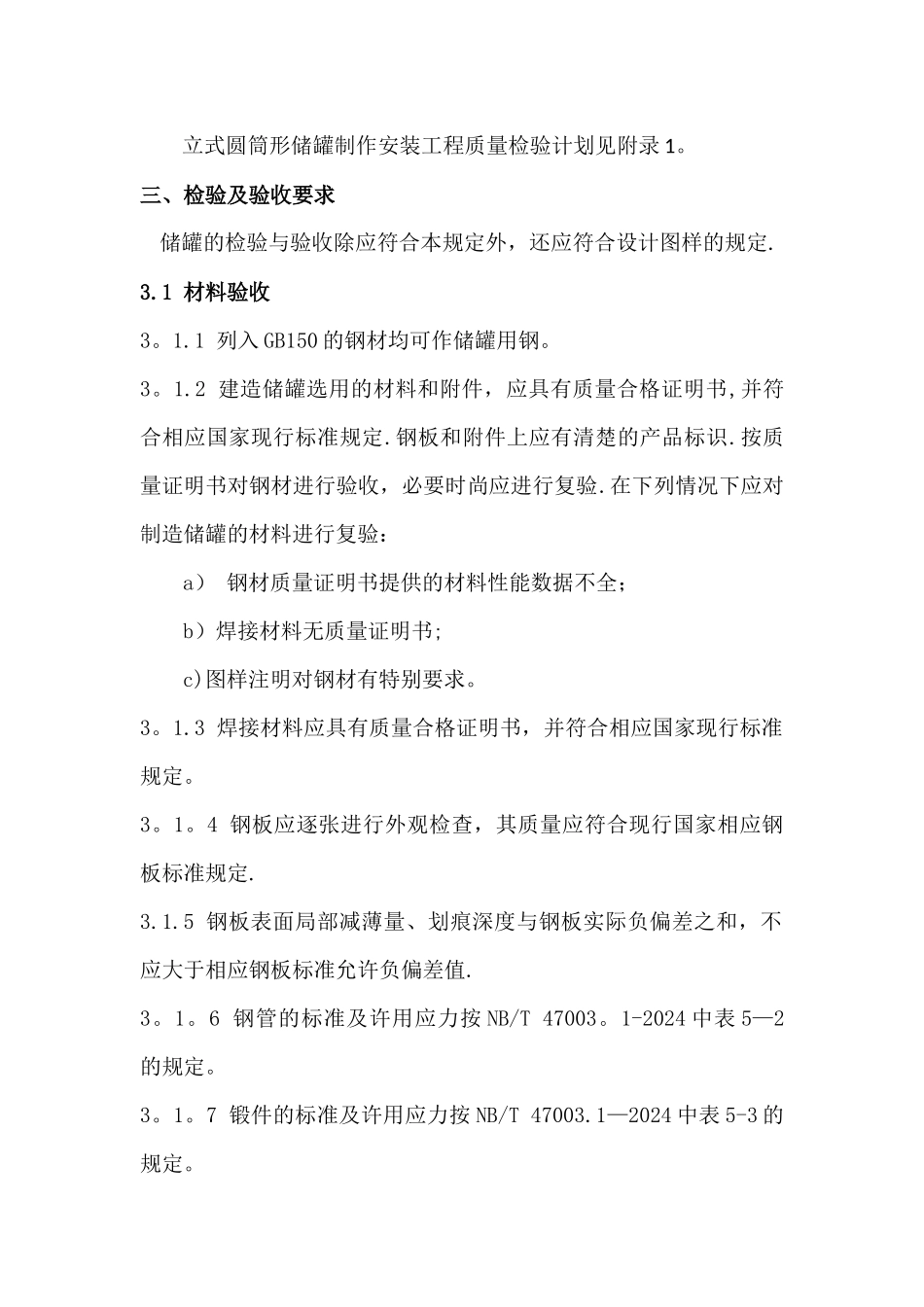

立式圆筒形储罐质量检验计划及检验试验要求一、前言为规定钢制焊接常压储罐检验及验收的技术要求，确保储罐施工质量，特制定本要求。本要求适用于储存石油、石化产品及其他类似液体的常压(包括微内压）立式圆筒形钢制焊接常压容器及与储罐相焊接附件的检验和验收。储罐的检验与验收，除应符合本要求的规定外，尚应符合国家现行的有关标准的规定.本要求依据 NB/T 47003。1—2024 钢制焊接常压容器和 GB50128—2024 立式圆筒形钢制焊接储罐施工及验收法律规范。二、质量检验计划监督检验项目分为 A 类和 B 类，其要求如下：（一）A 类,是对储罐安全性能有重大影响的关键项目，在储罐制造、施工到达该项目时，监检员现场监督该项目的实施,其结果得到监检员的现场确认合格后,方可继续施工；(二）B 类，是对储罐安全性能有较大影响的重点项目，监检员一般在现场监督该项目的实施，如不能及时到达现场,受检单位在自检合格后可以继续进行该项目的实施，监检员随后对该项目的结果进行现场检查，确认该项目是否符合要求。监检工作见证包括监检员签字(章）确认的受检单位提供的相应检验(检测）、试验报告和监检记录。立式圆筒形储罐制作安装工程质量检验计划见附录 1。三、检验及验收要求 储罐的检验与验收除应符合本规定外，还应符合设计图样的规定.3.1 材料验收3。1.1 列入 GB150 的钢材均可作储罐用钢。3。1.2 建造储罐选用的材料和附件，应具有质量合格证明书,并符合相应国家现行标准规定.钢板和附件上应有清楚的产品标识.按质量证明书对钢材进行验收，必要时尚应进行复验.在下列情况下应对制造储罐的材料进行复验：a） 钢材质量证明书提供的材料性能数据不全；b）焊接材料无质量证明书;c)图样注明对钢材有特别要求。3。1.3 焊接材料应具有质量合格证明书，并符合相应国家现行标准规定。3。1。4 钢板应逐张进行外观检查，其质量应符合现行国家相应钢板标准规定.3.1.5 钢板表面局部减薄量、划痕深度与钢板实际负偏差之和，不应大于相应钢板标准允许负偏差值.3。1。6 钢管的标准及许用应力按 NB/T 47003。1-2024 中表 5—2的规定。3。1。7 锻件的标准及许用应力按 NB/T 47003.1—2024 中表 5-3 的规定。3.1.8 螺柱和螺母的标准及许用应力按 NB/T 47003.1-2024 中表 5-4的规定。3.2 加工成型检验3.2。1 储罐在预制、组装及验收过程中所使用的样板,应符合下列规定：a）弧形样板的弦长不应小于 1。5m；b)直线样板的...
