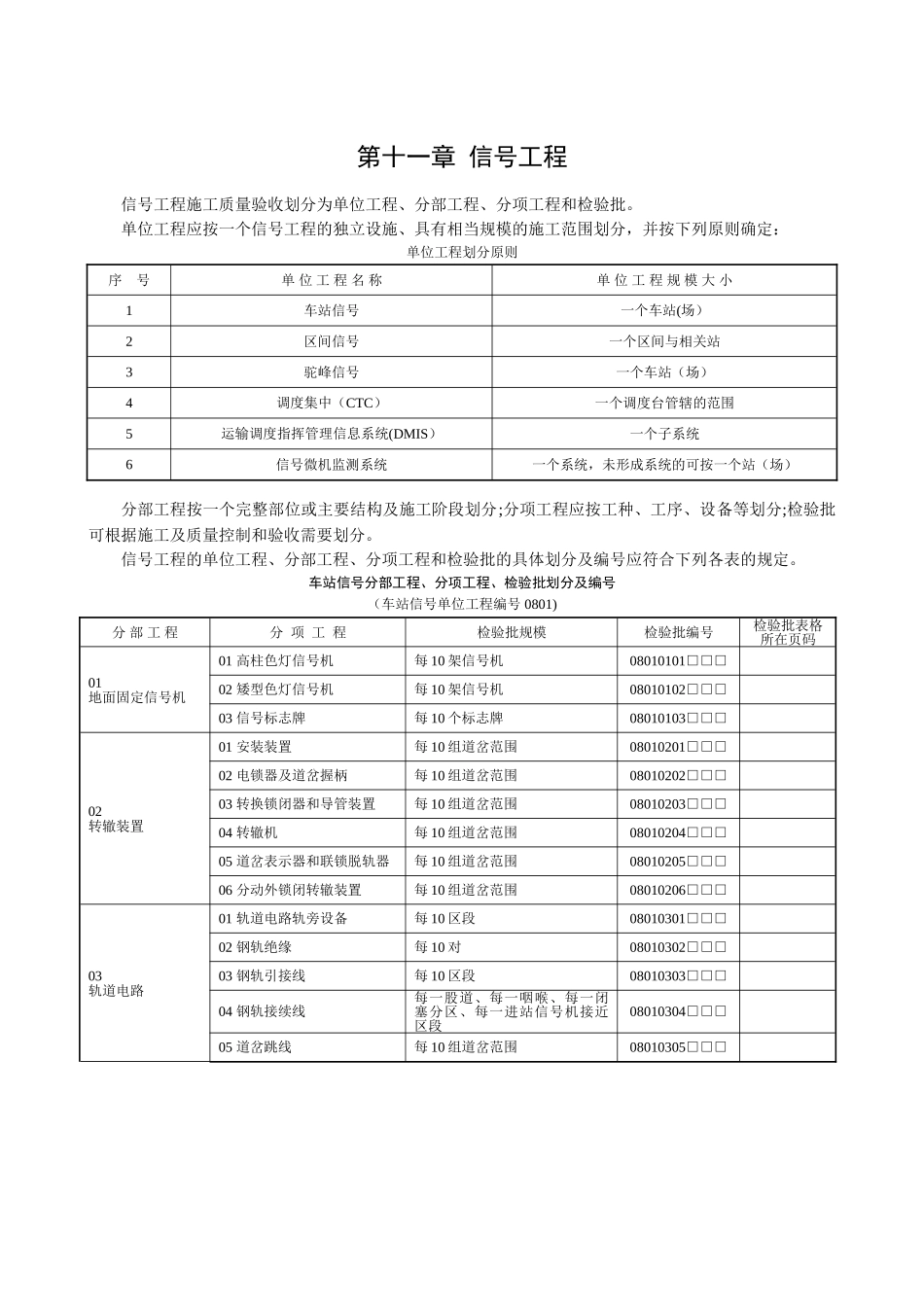

第十一章 信号工程信号工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。单位工程应按一个信号工程的独立设施、具有相当规模的施工范围划分,并按下列原则确定:单位工程划分原则序 号单 位 工 程 名 称单 位 工 程 规 模 大 小1车站信号一个车站(场)2区间信号一个区间与相关站3驼峰信号一个车站(场)4调度集中(CTC)一个调度台管辖的范围5运输调度指挥管理信息系统(DMIS)一个子系统6信号微机监测系统一个系统,未形成系统的可按一个站(场)分部工程按一个完整部位或主要结构及施工阶段划分;分项工程应按工种、工序、设备等划分;检验批可根据施工及质量控制和验收需要划分。信号工程的单位工程、分部工程、分项工程和检验批的具体划分及编号应符合下列各表的规定。车站信号分部工程、分项工程、检验批划分及编号(车站信号单位工程编号 0801)分 部 工 程分 项 工 程检验批规模检验批编号检验批表格所在页码01地面固定信号机01 高柱色灯信号机每 10 架信号机08010101□□□02 矮型色灯信号机每 10 架信号机08010102□□□03 信号标志牌每 10 个标志牌08010103□□□02转辙装置01 安装装置每 10 组道岔范围08010201□□□02 电锁器及道岔握柄每 10 组道岔范围08010202□□□03 转换锁闭器和导管装置每 10 组道岔范围08010203□□□04 转辙机每 10 组道岔范围08010204□□□05 道岔表示器和联锁脱轨器每 10 组道岔范围08010205□□□06 分动外锁闭转辙装置每 10 组道岔范围08010206□□□03轨道电路01 轨道电路轨旁设备每 10 区段08010301□□□02 钢轨绝缘每 10 对08010302□□□03 钢轨引接线每 10 区段08010303□□□04 钢轨接续线每一股道、每一咽喉、每一闭塞分区、每一进站信号机接近区段08010304□□□05 道岔跳线每 10 组道岔范围08010305□□□ 续 表 分 部 工 程分 项 工 程检验批规模检验批编号检验批表格所在页码04电(光)缆线路01 电缆线路敷设20 组及以下道岔的车站为 1个车站,21 组以上道岔的车站为 1 个咽喉,区间为半个区间08010401□□□02 电缆防护08010402□□□03 电缆接续08010403□□□04 光缆线路08010404□□□05 箱盒安装每 10 个08010405□□□05室内设备01 控制设备每台08010501□□□02 人工解锁按钮盘每台08010502□□□03 机柜(架)每个机械室08010503□□□04 分线盘(柜)每个机械室08010504□□□05...
