管片选型及拼装作业指导书

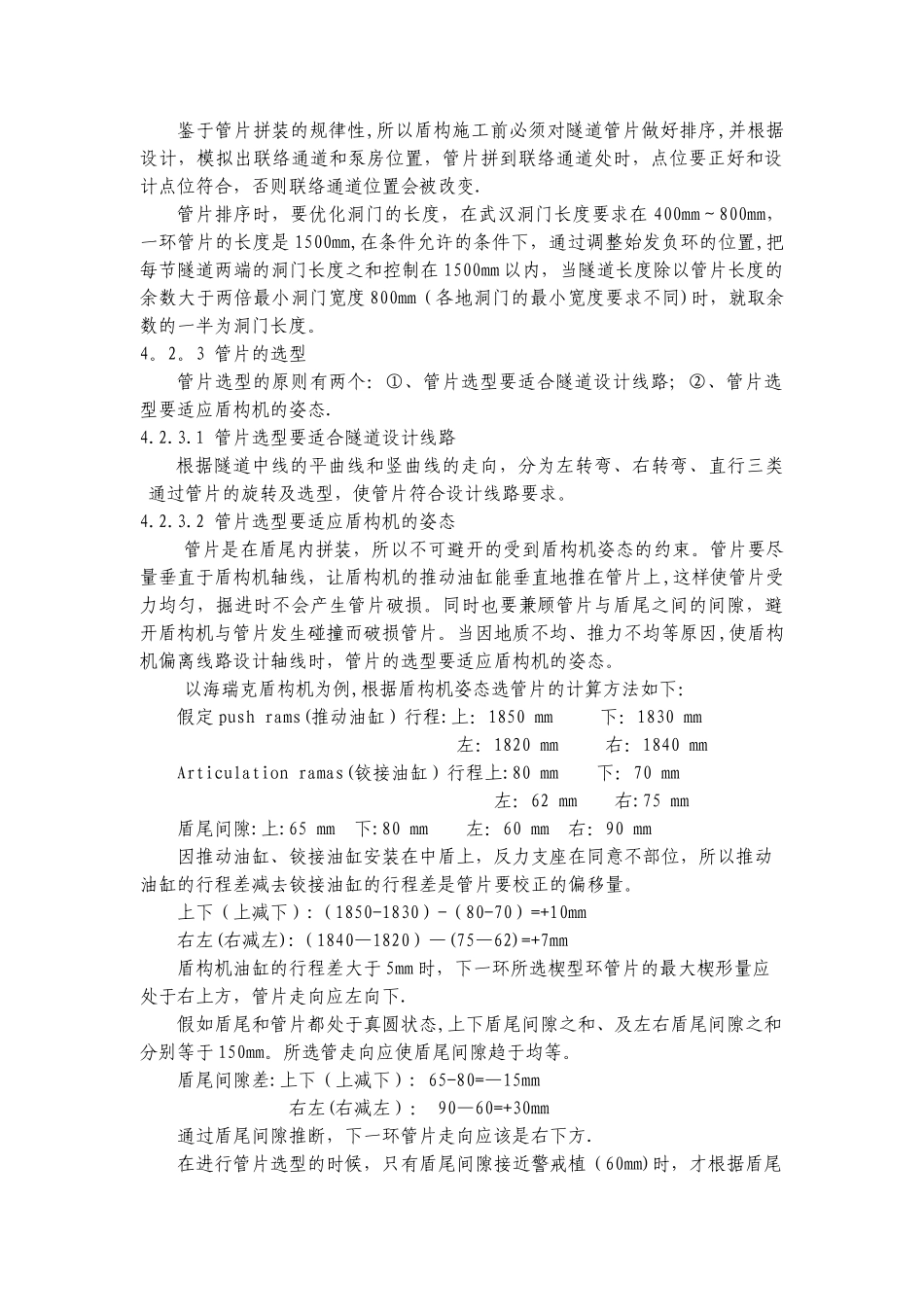

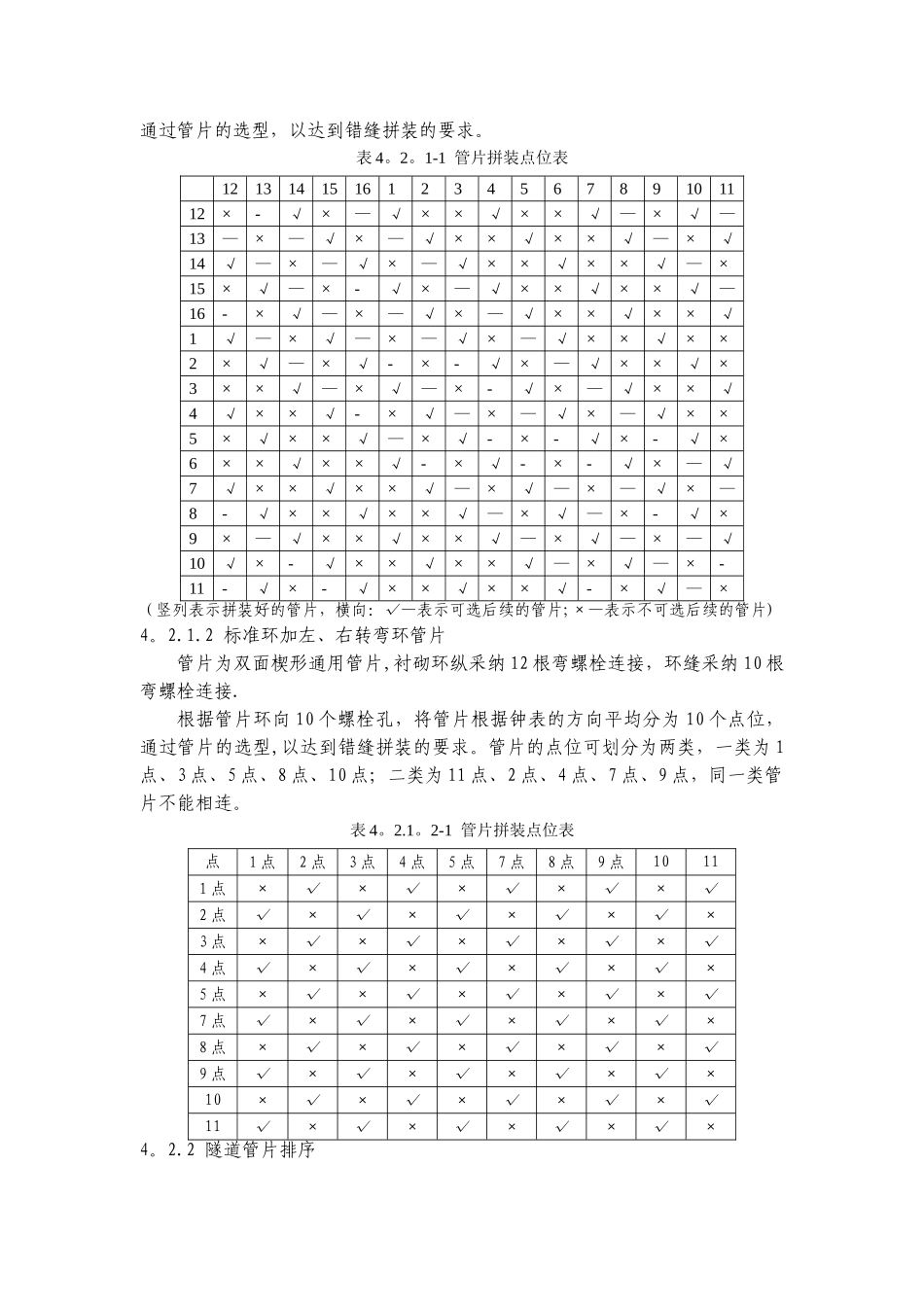

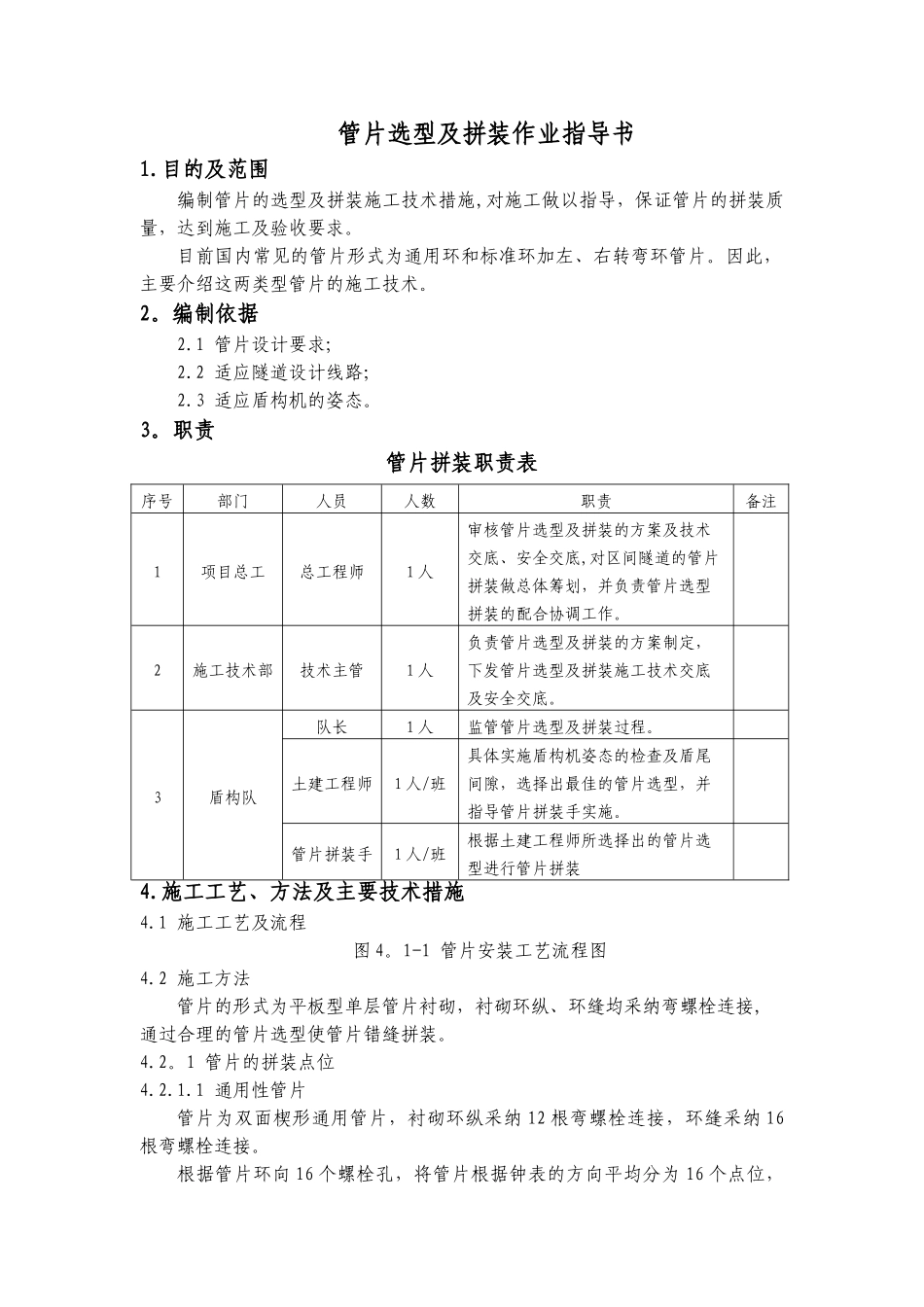

管片选型及拼装作业指导书1.目的及范围编制管片的选型及拼装施工技术措施,对施工做以指导，保证管片的拼装质量，达到施工及验收要求。目前国内常见的管片形式为通用环和标准环加左、右转弯环管片。因此，主要介绍这两类型管片的施工技术。2。编制依据2.1 管片设计要求;2.2 适应隧道设计线路；2.3 适应盾构机的姿态。3。职责管片拼装职责表序号部门人员人数职责备注1项目总工总工程师1 人审核管片选型及拼装的方案及技术交底、安全交底,对区间隧道的管片拼装做总体筹划，并负责管片选型拼装的配合协调工作。2施工技术部技术主管1 人负责管片选型及拼装的方案制定，下发管片选型及拼装施工技术交底及安全交底。3盾构队队长1 人监管管片选型及拼装过程。土建工程师1 人/班具体实施盾构机姿态的检查及盾尾间隙，选择出最佳的管片选型，并指导管片拼装手实施。管片拼装手1 人/班根据土建工程师所选择出的管片选型进行管片拼装4.施工工艺、方法及主要技术措施4.1 施工工艺及流程图 4。1-1 管片安装工艺流程图4.2 施工方法管片的形式为平板型单层管片衬砌，衬砌环纵、环缝均采纳弯螺栓连接,通过合理的管片选型使管片错缝拼装。4.2。1 管片的拼装点位4.2.1.1 通用性管片管片为双面楔形通用管片，衬砌环纵采纳 12 根弯螺栓连接，环缝采纳 16根弯螺栓连接。根据管片环向 16 个螺栓孔，将管片根据钟表的方向平均分为 16 个点位，通过管片的选型，以达到错缝拼装的要求。表 4。2。1-1 管片拼装点位表1213141516123456789101112×-√×—√××√××√—×√—13—×—√×—√××√××√—×√14√—×—√×—√××√××√—×15×√—×-√×—√××√××√—16-×√—×—√×—√××√××√1√—×√—×—√×—√××√××2×√—×√-×-√×—√××√×3××√—×√—×-√×—√××√4√××√-×√—×—√×—√××5×√××√—×√-×-√×-√×6××√××√-×√-×-√×—√7√××√××√—×√—×—√×—8-√××√××√—×√—×-√×9×—√××√××√—×√—×—√10√×-√××√××√—×√—×-11-√×-√××√××√-×√—×（竖列表示拼装好的管片，横向：√—表示可选后续的管片;×—表示不可选后续的管片)4。2.1.2 标准环加左、右转弯环管片管片为双面楔形通用管片,衬砌环纵采纳 12 根弯螺栓连接，环缝采纳 10 根弯螺栓连接.根据管片环向 10 个螺栓孔，将管片根据钟表的方...
