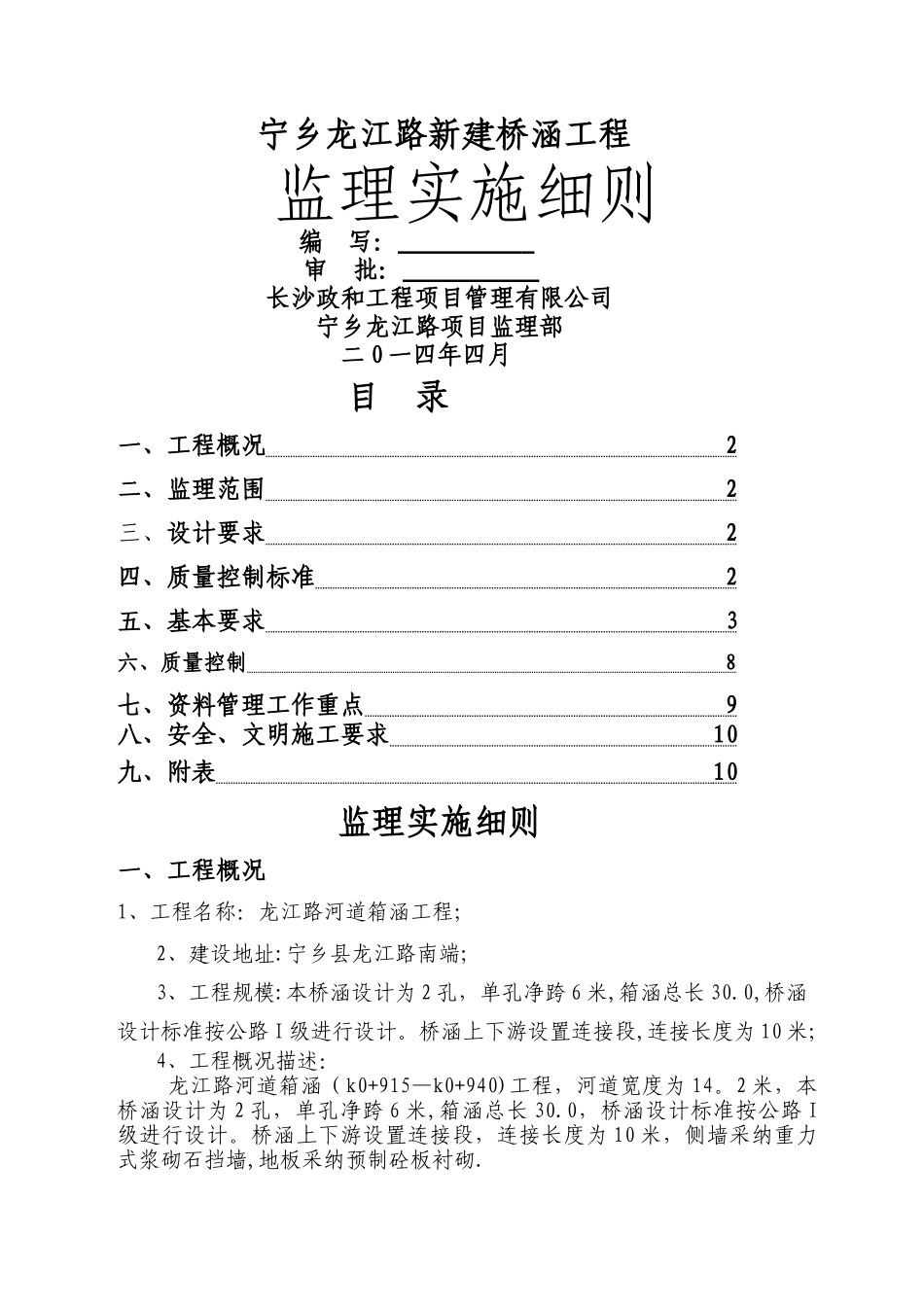

宁乡龙江路新建桥涵工程监理实施细则 编 写： 审 批： 长沙政和工程项目管理有限公司 宁乡龙江路项目监理部 二 0 一四年四月 目 录一、工程概况 2 二、监理范围 2 三、设计要求 2 四、质量控制标准 2 五、基本要求 3 六、质量控制 8 七、资料管理工作重点 9 八、安全、文明施工要求 10 九、附表 10 监理实施细则一、工程概况1、工程名称：龙江路河道箱涵工程；2、建设地址:宁乡县龙江路南端；3、工程规模:本桥涵设计为 2 孔，单孔净跨 6 米,箱涵总长 30.0,桥涵设计标准按公路 I 级进行设计。桥涵上下游设置连接段,连接长度为 10 米；4、工程概况描述： 龙江路河道箱涵（k0+915—k0+940)工程，河道宽度为 14。2 米，本桥涵设计为 2 孔，单孔净跨 6 米,箱涵总长 30.0，桥涵设计标准按公路 I级进行设计。桥涵上下游设置连接段，连接长度为 10 米，侧墙采纳重力式浆砌石挡墙,地板采纳预制砼板衬砌.本工程结构采纳 C30 混凝土现浇，涵底设 100mm 厚 C15 素混凝土垫层；地基承载力为 200kpa，根据地勘钻孔，对基础进行换填处理，开挖基面高程为 42.00，箱涵建基面高程为 45.704 米,基础换填厚度为 3。704 米.二、监理范围：１、本工程项目建设监理的阶段:施工阶段。２、本工程项目建设监理的范围：兰著学校范围(1#）和文体中心范围（2#）箱涵两段工程.三、设计要求1 设计图纸。2 技术核定单、设计变更书.3 有关会议文件（设计交底、会审记录等）。四、质量控制标准1、质量标准1.1 质量依据标准1.2《公路桥涵工程施工与质量验收法律规范》CJJ1—20241.3《公路桥涵地基与基础施工及验收法律规范》CJJ44—911.4《给水排水管道工程施工及验收法律规范》GB50268-97 1.5 监理合同、施工承包合同。1.6 本工程监理规划。五、基本要求1、箱(管）涵放线定位(1)首先对箱（管）涵的轴线控制点和水准点进行复核；（2)各控制桩都应编号、编制汇总表，标注坐标数据,桩上应分别涂上各色油漆，做到醒目、牢固,并应定期进行复核。2、基坑开挖 施工中应注意：(1）基坑可以使用机械和人工配套整修。基底高程严格按箱（管）涵设计标高控制,均应避开超挖,已超挖或松动部位，应将松动部分清除。挖出的土方不得堆放在基坑边沿，应堆放在距地面坑边 1 米以外，堆土高度不超过 1.5 米。机械挖土时保留 200~300mm 土厚用人工开挖，以防止基坑扰动。(2)基坑开挖过程中必须加强排水，不能受水浸泡。（3）...
