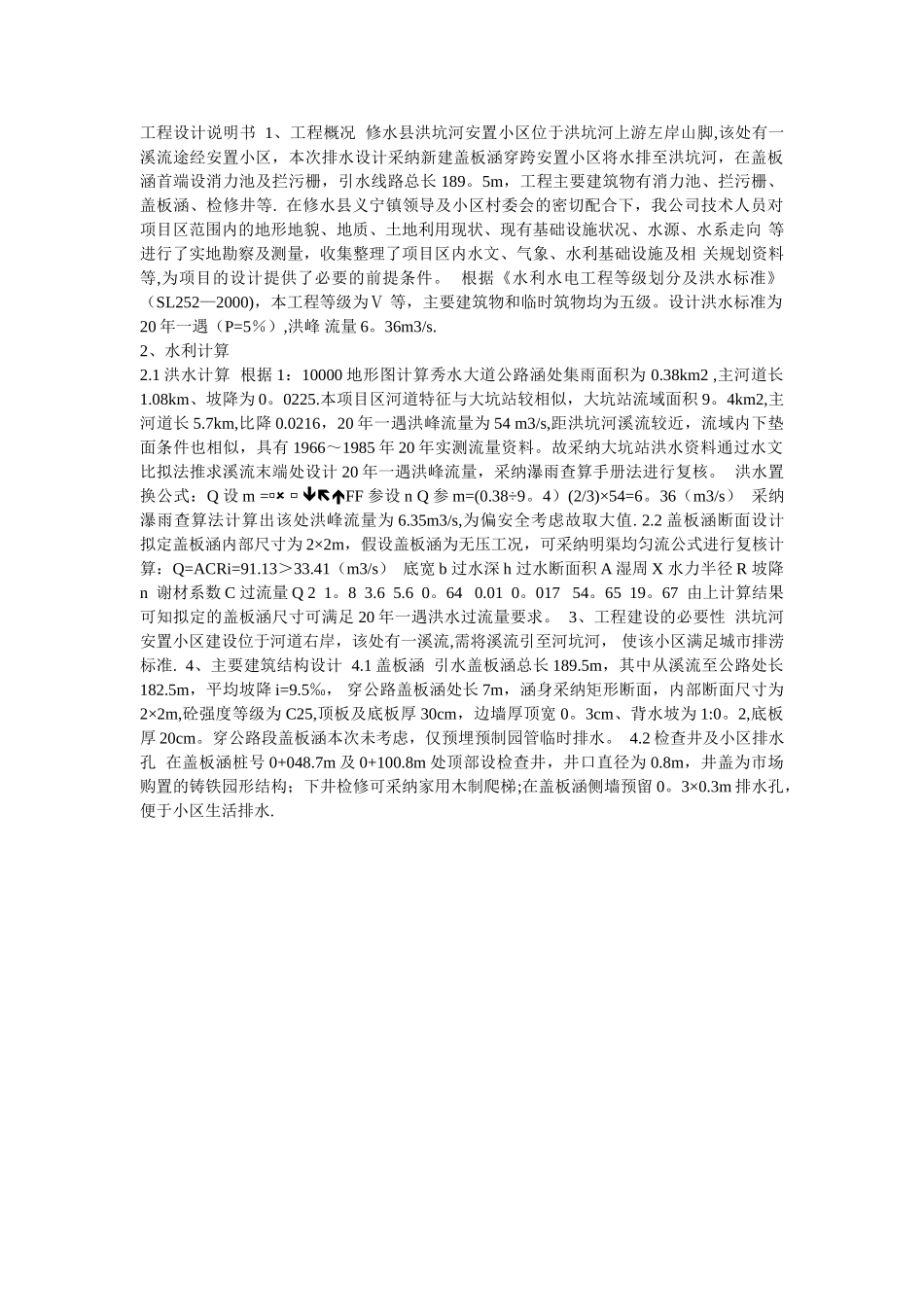

箱涵设计说明书

工程设计说明书 1、工程概况 修水县洪坑河安置小区位于洪坑河上游左岸山脚,该处有一溪流途经安置小区，本次排水设计采纳新建盖板涵穿跨安置小区将水排至洪坑河，在盖板涵首端设消力池及拦污栅，引水线路总长 189。5m，工程主要建筑物有消力池、拦污栅、盖板涵、检修井等. 在修水县义宁镇领导及小区村委会的密切配合下，我公司技术人员对项目区范围内的地形地貌、地质、土地利用现状、现有基础设施状况、水源、水系走向 等进行了实地勘察及测量，收集整理了项目区内水文、气象、水利基础设施及相 关规划资料等,为项目的设计提供了必要的前提条件。 根据《水利水电工程等级划分及洪水标准》（SL252—2000)，本工程等级为Ⅴ 等，主要建筑物和临时筑物均为五级。设计洪水标准为20 年一遇（P=5％）,洪峰 流量 6。36m3/s. 2、水利计算 2.1 洪水计算 根据 1：10000 地形图计算秀水大道公路涵处集雨面积为 0.38km2 ,主河道长1.08km、坡降为 0。0225.本项目区河道特征与大坑站较相似，大坑站流域面积 9。4km2,主河道长 5.7km,比降 0.0216，20 年一遇洪峰流量为 54 m3/s,距洪坑河溪流较近，流域内下垫面条件也相似，具有 1966～1985 年 20 年实测流量资料。故采纳大坑站洪水资料通过水文比拟法推求溪流末端处设计 20 年一遇洪峰流量，采纳瀑雨查算手册法进行复核。 洪水置换公式：Q 设 m = FF  参设 n Q 参 m=(0.38÷9。4）(2/3)×54=6。36（m3/s） 采纳瀑雨查算法计算出该处洪峰流量为 6.35m3/s,为偏安全考虑故取大值. 2.2 盖板涵断面设计 拟定盖板涵内部尺寸为 2×2m，假设盖板涵为无压工况，可采纳明渠均匀流公式进行复核计算：Q=ACRi=91.13＞33.41（m3/s） 底宽 b 过水深 h 过水断面积 A 湿周 X 水力半径 R 坡降 n 谢材系数 C 过流量 Q 2 1。8 3.6 5.6 0。64 0.01 0。017 54。65 19。67 由上计算结果可知拟定的盖板涵尺寸可满足 20 年一遇洪水过流量要求。 3、工程建设的必要性 洪坑河安置小区建设位于河道右岸，该处有一溪流,需将溪流引至河坑河， 使该小区满足城市排涝标准. 4、主要建筑结构设计 4.1 盖板涵 引水盖板涵总长 189.5m，其中从溪流至公路处长182.5m，平均坡降 i=9.5‰， 穿公路盖板涵处长 7m，涵身采纳矩形断面，内部断面尺寸为2×2m,砼强度等级为 C25,顶板及底板厚 30cm，边墙厚顶宽 0。3cm、背水坡为 1:0。2,底板厚 20cm。穿...
