篮球场照明设计节能及预算方案

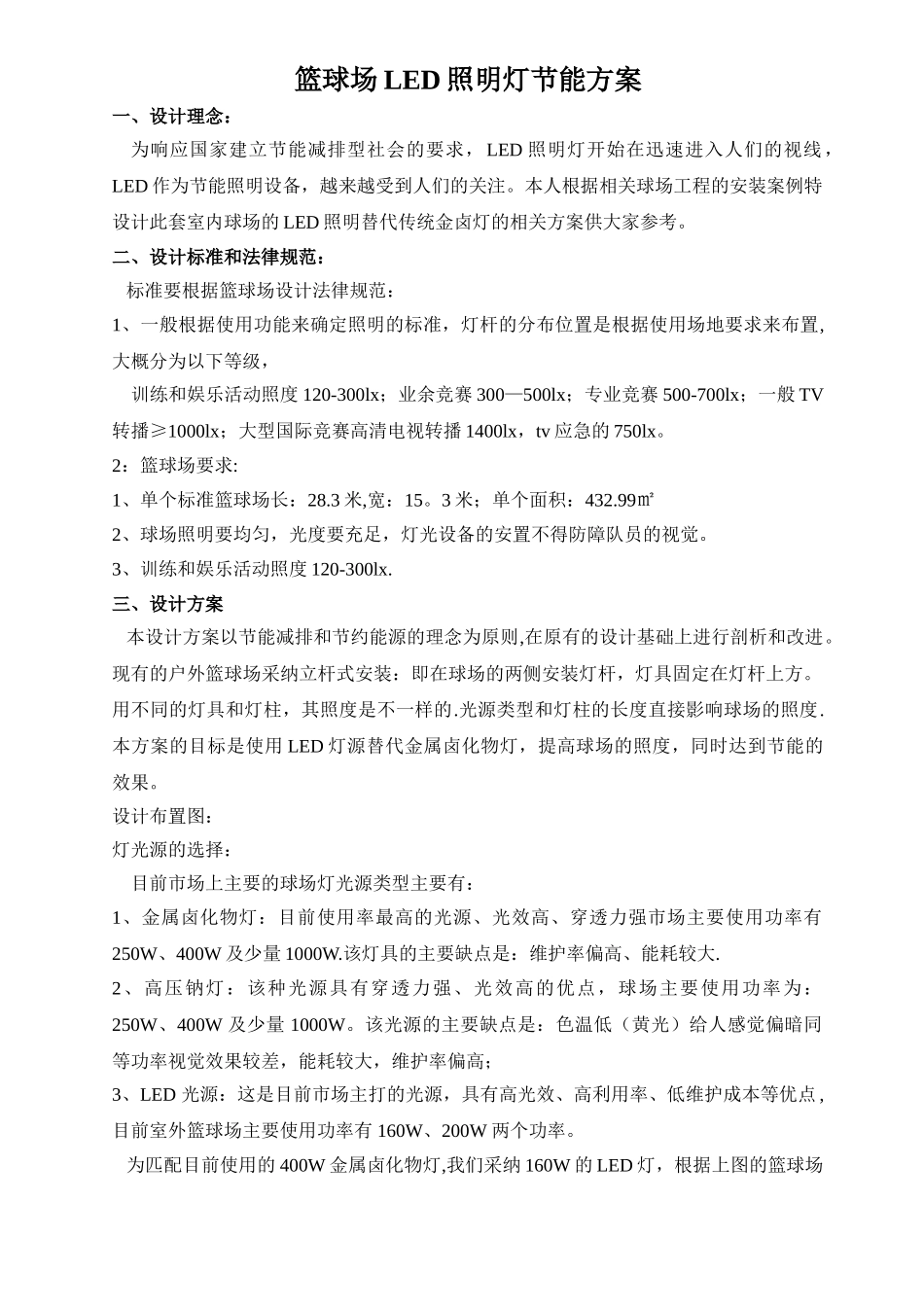

篮球场 LED 照明灯节能方案一、设计理念： 为响应国家建立节能减排型社会的要求，LED 照明灯开始在迅速进入人们的视线，LED 作为节能照明设备，越来越受到人们的关注。本人根据相关球场工程的安装案例特设计此套室内球场的 LED 照明替代传统金卤灯的相关方案供大家参考。二、设计标准和法律规范： 标准要根据篮球场设计法律规范：1、一般根据使用功能来确定照明的标准，灯杆的分布位置是根据使用场地要求来布置,大概分为以下等级， 训练和娱乐活动照度 120-300lx；业余竞赛 300—500lx；专业竞赛 500-700lx；一般 TV转播≥1000lx；大型国际竞赛高清电视转播 1400lx，tv 应急的 750lx。2：篮球场要求:1、单个标准篮球场长：28.3 米,宽：15。3 米；单个面积：432.99㎡ 2、球场照明要均匀，光度要充足，灯光设备的安置不得防障队员的视觉。3、训练和娱乐活动照度 120-300lx.三、设计方案 本设计方案以节能减排和节约能源的理念为原则,在原有的设计基础上进行剖析和改进。现有的户外篮球场采纳立杆式安装：即在球场的两侧安装灯杆，灯具固定在灯杆上方。用不同的灯具和灯柱，其照度是不一样的.光源类型和灯柱的长度直接影响球场的照度.本方案的目标是使用 LED 灯源替代金属卤化物灯，提高球场的照度，同时达到节能的效果。设计布置图：灯光源的选择： 目前市场上主要的球场灯光源类型主要有：1、金属卤化物灯：目前使用率最高的光源、光效高、穿透力强市场主要使用功率有250W、400W 及少量 1000W.该灯具的主要缺点是：维护率偏高、能耗较大.2、高压钠灯：该种光源具有穿透力强、光效高的优点，球场主要使用功率为：250W、400W 及少量 1000W。该光源的主要缺点是：色温低（黄光）给人感觉偏暗同等功率视觉效果较差，能耗较大，维护率偏高；3、LED 光源：这是目前市场主打的光源，具有高光效、高利用率、低维护成本等优点 ,目前室外篮球场主要使用功率有 160W、200W 两个功率。 为匹配目前使用的 400W 金属卤化物灯,我们采纳 160W 的 LED 灯，根据上图的篮球场180 照明系统布灯位置和照明参数图,电脑计算的理论照度为 180Lx。满足我们使用的要求。 灯杆的选择:户外篮球场灯杆目前主要采纳 Q235 钢材作为材质和不锈钢材质灯杆。不锈钢材质的灯杆造价成本过高，优点突出,但是成本太高。灯杆根据其外观可分为两大类：1、圆形灯杆类：圆柱形灯杆（上下同大），该类灯杆可做 6—10 米,灯杆口径主要有 114mm、1...
