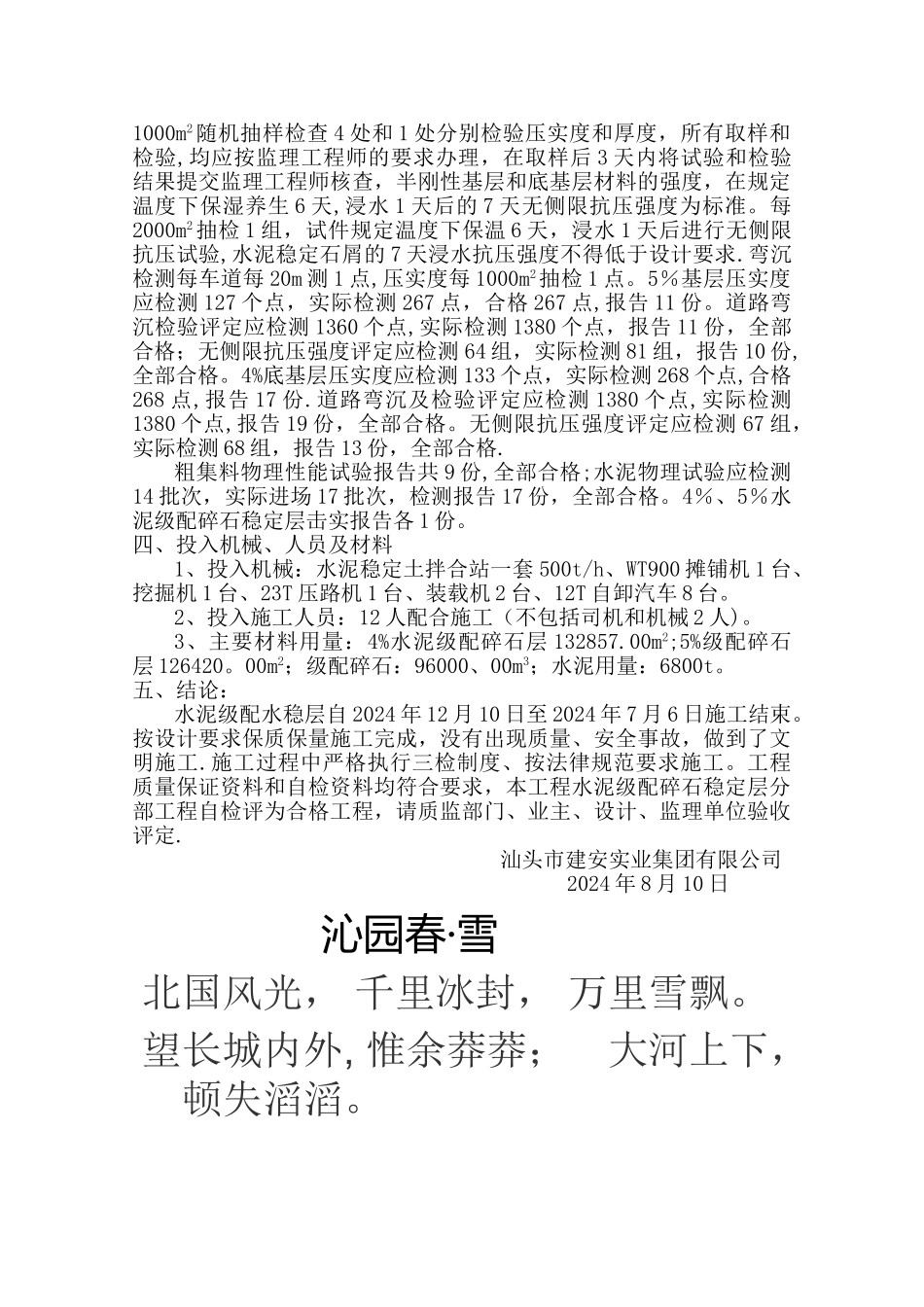

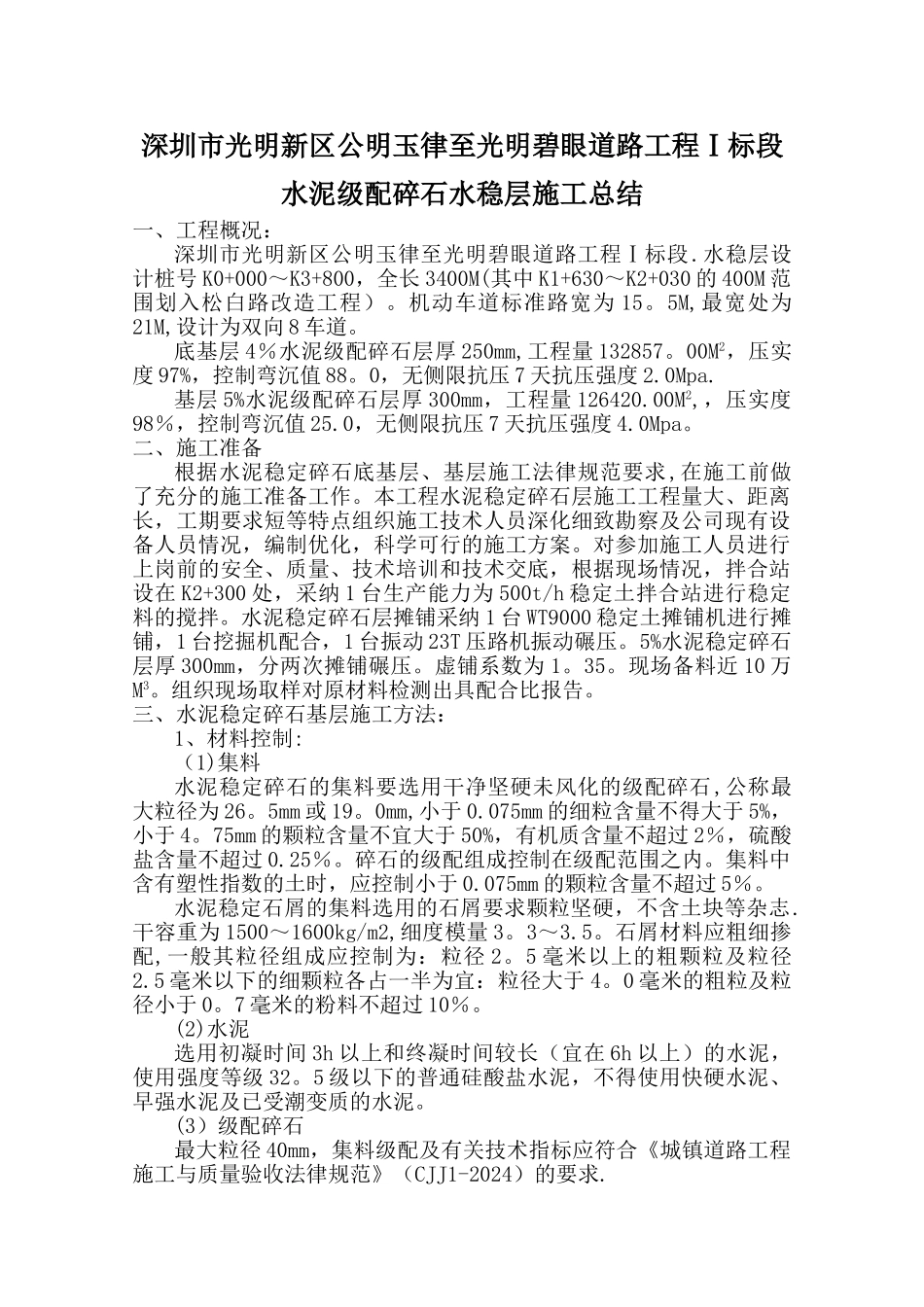

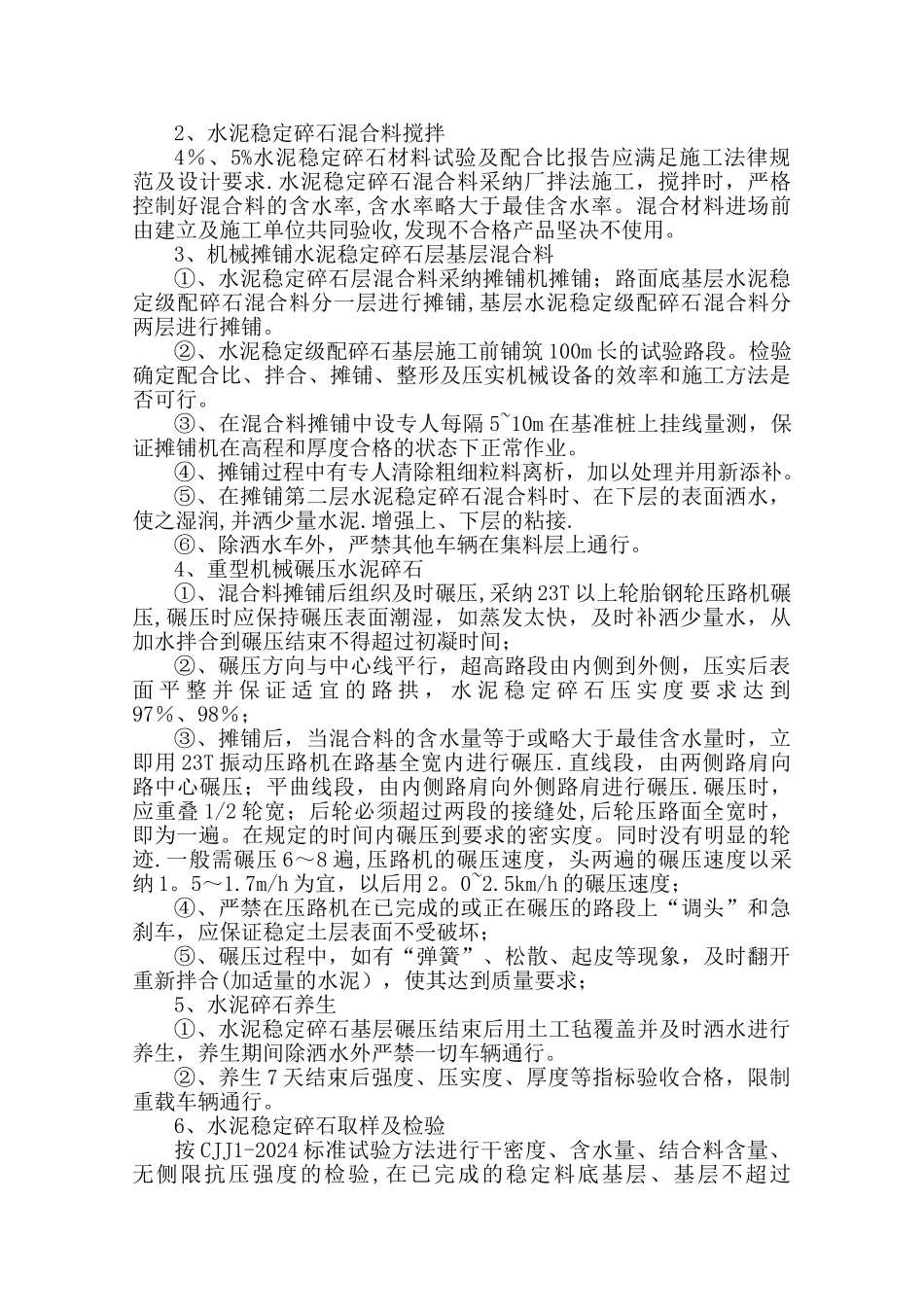

深圳市光明新区公明玉律至光明碧眼道路工程Ⅰ标段水泥级配碎石水稳层施工总结一、工程概况：深圳市光明新区公明玉律至光明碧眼道路工程Ⅰ标段.水稳层设计桩号 K0+000～K3+800，全长 3400M(其中 K1+630～K2+030 的 400M 范围划入松白路改造工程）。机动车道标准路宽为 15。5M,最宽处为21M,设计为双向 8 车道。底基层 4％水泥级配碎石层厚 250mm,工程量 132857。00M2，压实度 97%，控制弯沉值 88。0，无侧限抗压 7 天抗压强度 2.0Mpa.基层 5%水泥级配碎石层厚 300mm，工程量 126420.00M2,，压实度98％，控制弯沉值 25.0，无侧限抗压 7 天抗压强度 4.0Mpa。二、施工准备根据水泥稳定碎石底基层、基层施工法律规范要求,在施工前做了充分的施工准备工作。本工程水泥稳定碎石层施工工程量大、距离长，工期要求短等特点组织施工技术人员深化细致勘察及公司现有设备人员情况，编制优化，科学可行的施工方案。对参加施工人员进行上岗前的安全、质量、技术培训和技术交底，根据现场情况，拌合站设在 K2+300 处，采纳 1 台生产能力为 500t/h 稳定土拌合站进行稳定料的搅拌。水泥稳定碎石层摊铺采纳 1 台 WT9000 稳定土摊铺机进行摊铺，1 台挖掘机配合，1 台振动 23T 压路机振动碾压。5%水泥稳定碎石层厚 300mm，分两次摊铺碾压。虚铺系数为 1。35。现场备料近 10 万M3。组织现场取样对原材料检测出具配合比报告。三、水泥稳定碎石基层施工方法：1、材料控制:（1)集料水泥稳定碎石的集料要选用干净坚硬未风化的级配碎石,公称最大粒径为 26。5mm 或 19。0mm,小于 0.075mm 的细粒含量不得大于 5%，小于 4。75mm 的颗粒含量不宜大于 50%，有机质含量不超过 2％，硫酸盐含量不超过 0.25％。碎石的级配组成控制在级配范围之内。集料中含有塑性指数的土时，应控制小于 0.075mm 的颗粒含量不超过 5％。水泥稳定石屑的集料选用的石屑要求颗粒坚硬，不含土块等杂志.干容重为 1500～1600kg/m2,细度模量 3。3～3.5。石屑材料应粗细掺配,一般其粒径组成应控制为：粒径 2。5 毫米以上的粗颗粒及粒径2.5 毫米以下的细颗粒各占一半为宜：粒径大于 4。0 毫米的粗粒及粒径小于 0。7 毫米的粉料不超过 10％。(2)水泥选用初凝时间 3h 以上和终凝时间较长（宜在 6h 以上）的水泥，使用强度等级 32。5 级以下的普通硅酸盐水泥，不得使用快硬水泥、早强水泥及已受潮变质的水泥。(3）级配碎石最大粒径 40mm...
