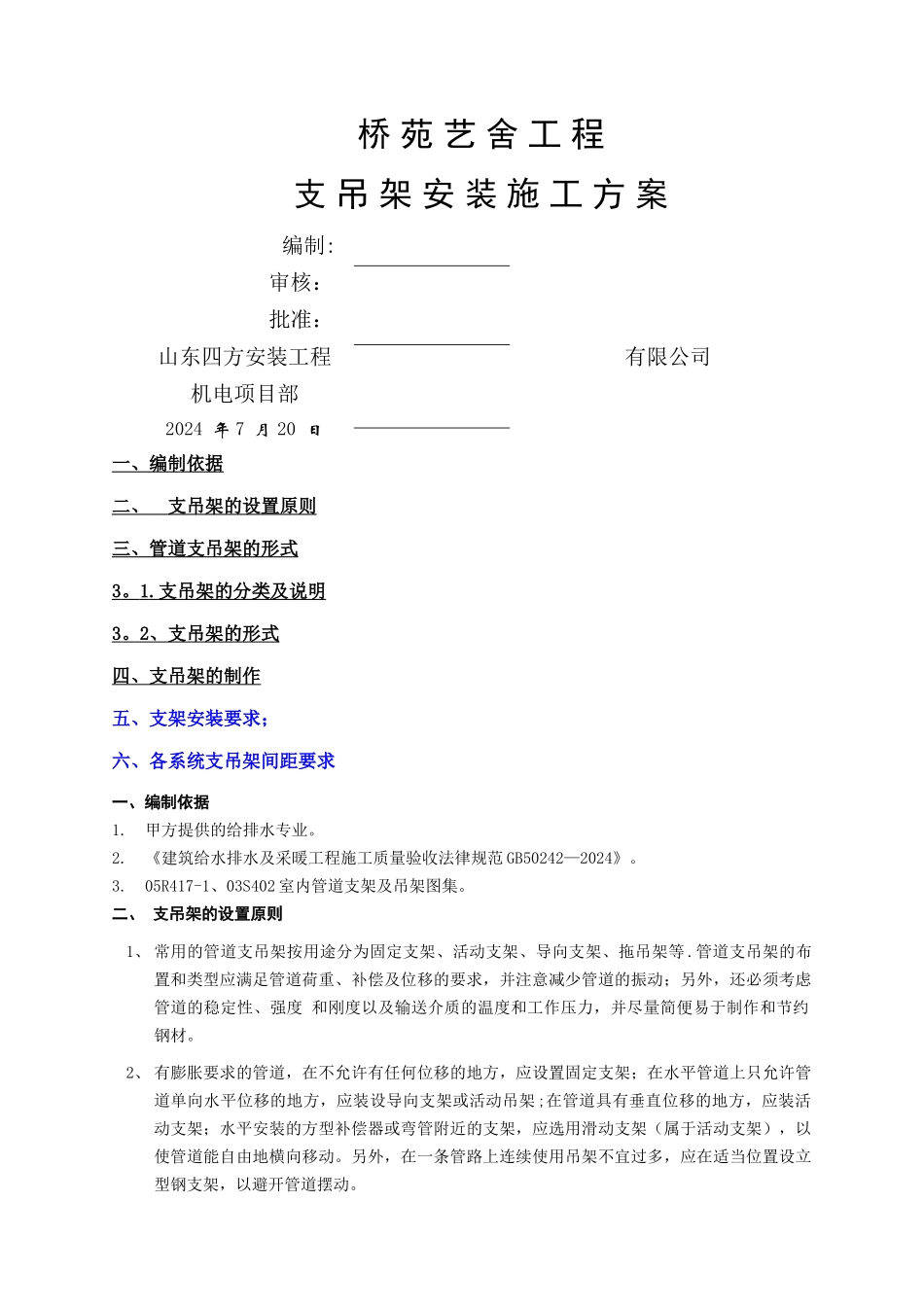

给排水支吊架专项技术方案_第1页
1/7

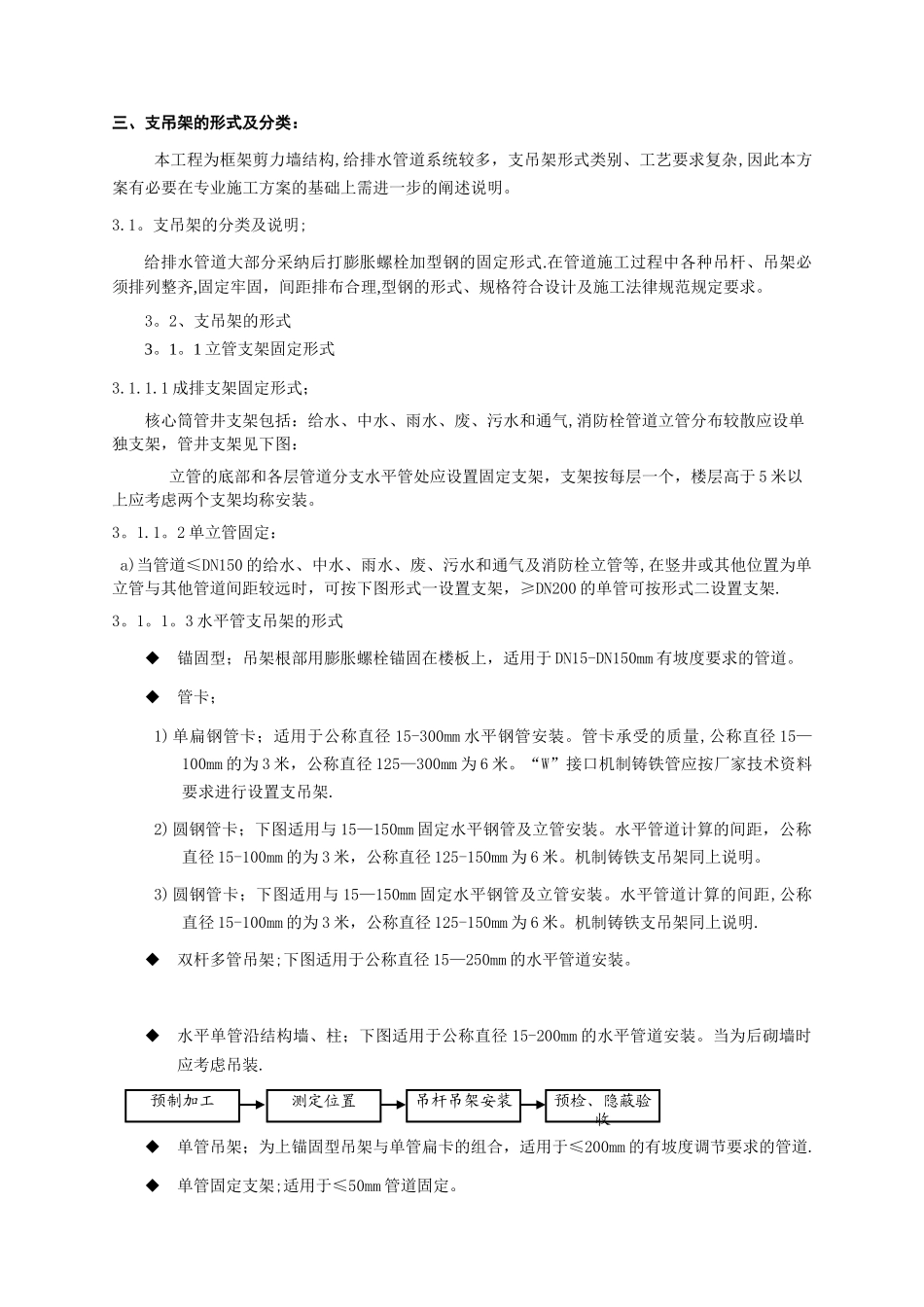

给排水支吊架专项技术方案_第2页
2/7

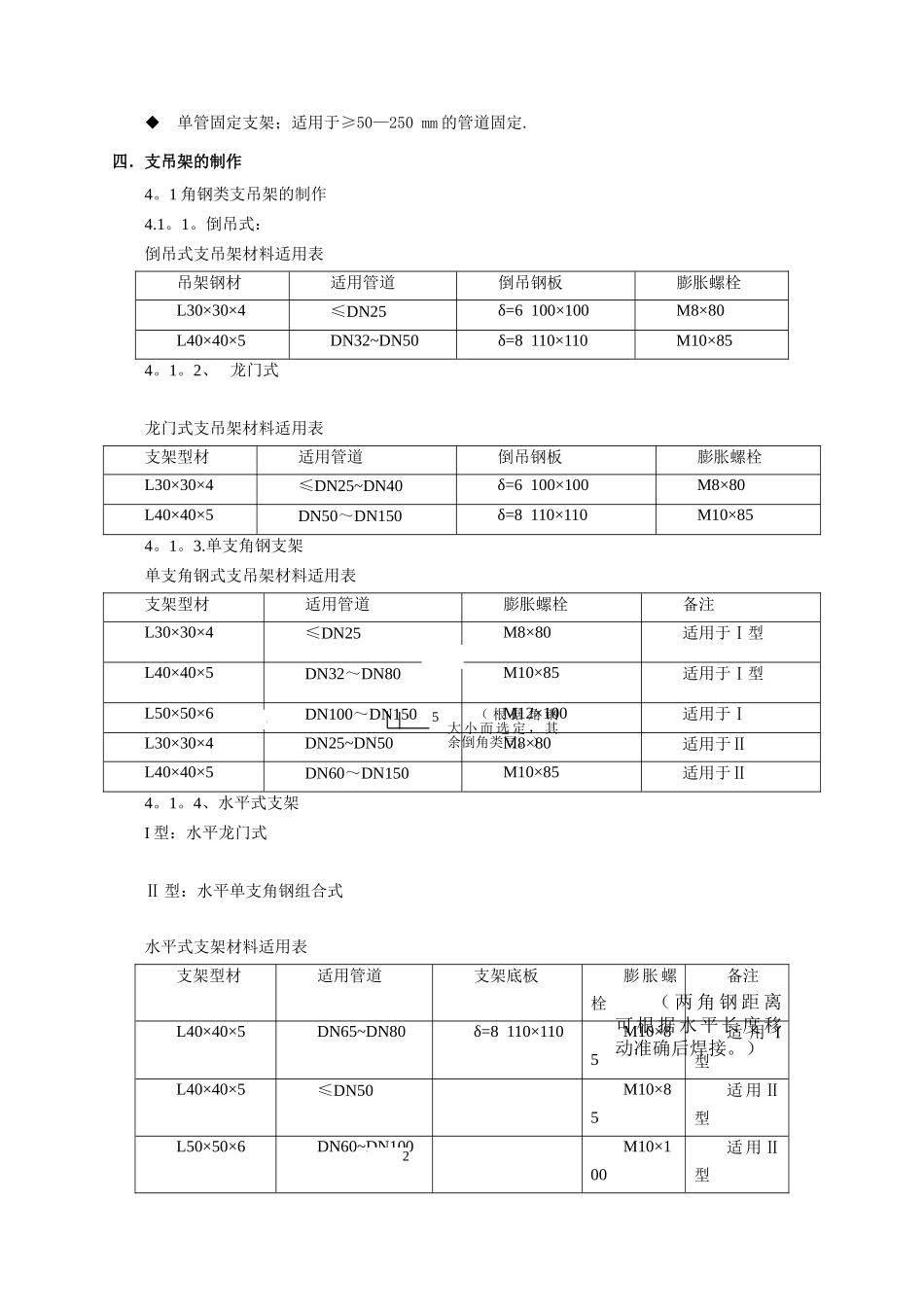

给排水支吊架专项技术方案_第3页
3/7
桥 苑 艺 舍 工 程支 吊 架 安 装 施 工 方 案 编制: 审核: 批准:山东四方安装工程有限公司机电项目部2024 年 7 月 20 日一、编制依据二、 支吊架的设置原则 三、管道支吊架的形式3 。 1 . 支吊架的分类及说明 3 。 2 、支吊架的形式 四、支吊架的制作五、支架安装要求;六、各系统支吊架间距要求一、编制依据1.甲方提供的给排水专业。2.《建筑给水排水及采暖工程施工质量验收法律规范 GB50242—2024》。3.05R417-1、03S402 室内管道支架及吊架图集。二、 支吊架的设置原则1、 常用的管道支吊架按用途分为固定支架、活动支架、导向支架、拖吊架等 .管道支吊架的布置和类型应满足管道荷重、补偿及位移的要求,并注意减少管道的振动;另外,还必须考虑管道的稳定性、强度 和刚度以及输送介质的温度和工作压力,并尽量简便易于制作和节约钢材。2、 有膨胀要求的管道,在不允许有任何位移的地方,应设置固定支架;在水平管道上只允许管道单向水平位移的地方,应装设导向支架或活动吊架;在管道具有垂直位移的地方,应装活动支架;水平安装的方型补偿器或弯管附近的支架,应选用滑动支架(属于活动支架),以使管道能自由地横向移动。另外,在一条管路上连续使用吊架不宜过多,应在适当位置设立型钢支架,以避开管道摆动。三、支吊架的形式及分类:本工程为框架剪力墙结构,给排水管道系统较多,支吊架形式类别、工艺要求复杂,因此本方案有必要在专业施工方案的基础上需进一步的阐述说明。3.1。支吊架的分类及说明;给排水管道大部分采纳后打膨胀螺栓加型钢的固定形式.在管道施工过程中各种吊杆、吊架必须排列整齐,固定牢固,间距排布合理,型钢的形式、规格符合设计及施工法律规范规定要求。3。2、支吊架的形式3。1。1 立管支架固定形式3.1.1.1 成排支架固定形式;核心筒管井支架包括:给水、中水、雨水、废、污水和通气,消防栓管道立管分布较散应设单独支架,管井支架见下图: 立管的底部和各层管道分支水平管处应设置固定支架,支架按每层一个,楼层高于 5 米以上应考虑两个支架均称安装。3。1.1。2 单立管固定: a)当管道≤DN150 的给水、中水、雨水、废、污水和通气及消防栓立管等,在竖井或其他位置为单立管与其他管道间距较远时,可按下图形式一设置支架,≥DN200 的单管可按形式二设置支架.3。1。1。3 水平管支吊架的形式锚固型;吊架根部用膨胀螺栓锚固在楼板上,适用于 DN15-DN150mm 有坡...
