给水管道压力实验方案

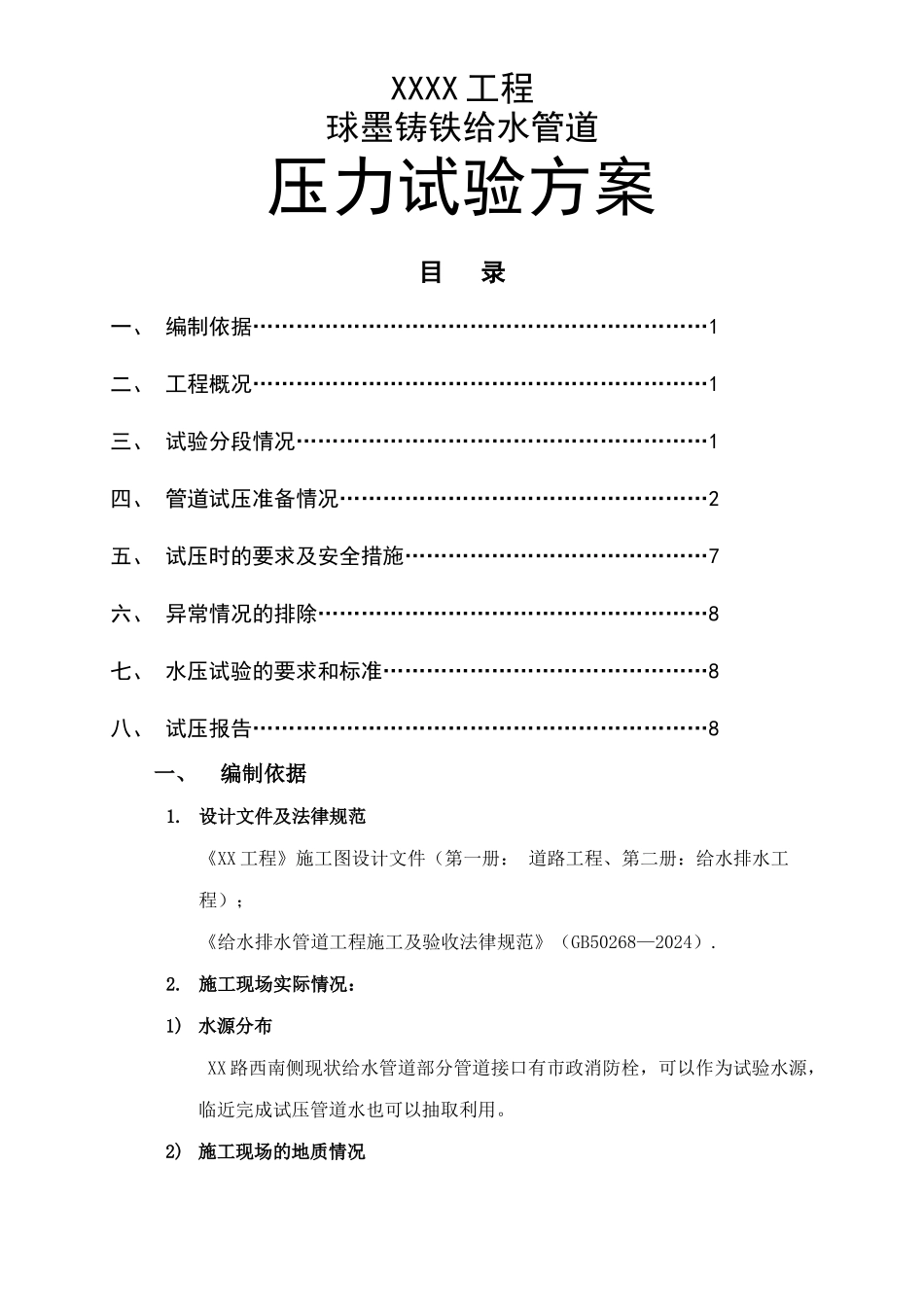

XXXX 工程球墨铸铁给水管道压力试验方案目 录一、 编制依据………………………………………………………1二、 工程概况………………………………………………………1三、 试验分段情况…………………………………………………1四、 管道试压准备情况……………………………………………2五、 试压时的要求及安全措施……………………………………7六、 异常情况的排除………………………………………………8七、 水压试验的要求和标准………………………………………8八、 试压报告………………………………………………………8一、编制依据1. 设计文件及法律规范《XX 工程》施工图设计文件（第一册： 道路工程、第二册：给水排水工程）；《给水排水管道工程施工及验收法律规范》（GB50268—2024）.2. 施工现场实际情况：1) 水源分布 XX 路西南侧现状给水管道部分管道接口有市政消防栓，可以作为试验水源，临近完成试压管道水也可以抽取利用。2) 施工现场的地质情况 XX 路从 XX 小区门口桩号 K0+120 至 K0+346 南环路基本为砂质壤土，XX 路西南侧世界城 K0+800 至 K1+120 为石方区。根据不同的土质情况，设置不同的后背。由于后背设置区域基本的原状土都为砂质土，需设置加强后背。二、工程概况XX 路现状道路沿途已经铺设给水管道，共分成三段： 第一段从 XX 路 口至 XX 路路口，现状管线敷设在道路南侧；第二段从 XX 路路口至教堂附近,管线敷设在道路北侧;第三段从教堂至 XX 路段,管线敷设在道路西侧.原所敷设给水管道所设置的消火栓、横穿管不能满足法律规范要求.重新设计的新增给水管道，增加了部分横穿管，加密补充完善消火栓,与现状给水管道呈双侧布置，并随道路拓宽工程,废除部分给水管道。管道管径为 DN500,工作压力 0。6MPa,试验压力 P+0.5=1.1MPa.三、试验分段情况分段的原则为①设计球墨铸铁给水管道分布地段；②打压段落内有排气阀门，或增设临时排气进水口；③能协调到水源;④ 两端有砼镇墩后靠。设计给水管道,按桩号分段情况如下：第一段:XX 路东北侧 K0—031~K0+555：全长 586 米,试压水源考虑西南侧法院一处消防栓，XXXX 路路口一处消防栓。第二段： XX 路西南侧 K0+490~K1+183，全长 693 米，水源利用路对面台亚岚小区现状给水管道消防栓或给水接口，并利用该段管道上万宝路最高点设置的排气阀作为排气口。第三段：XX 路东北侧 K1+185～K1+640，全长 455 米，水源利...
