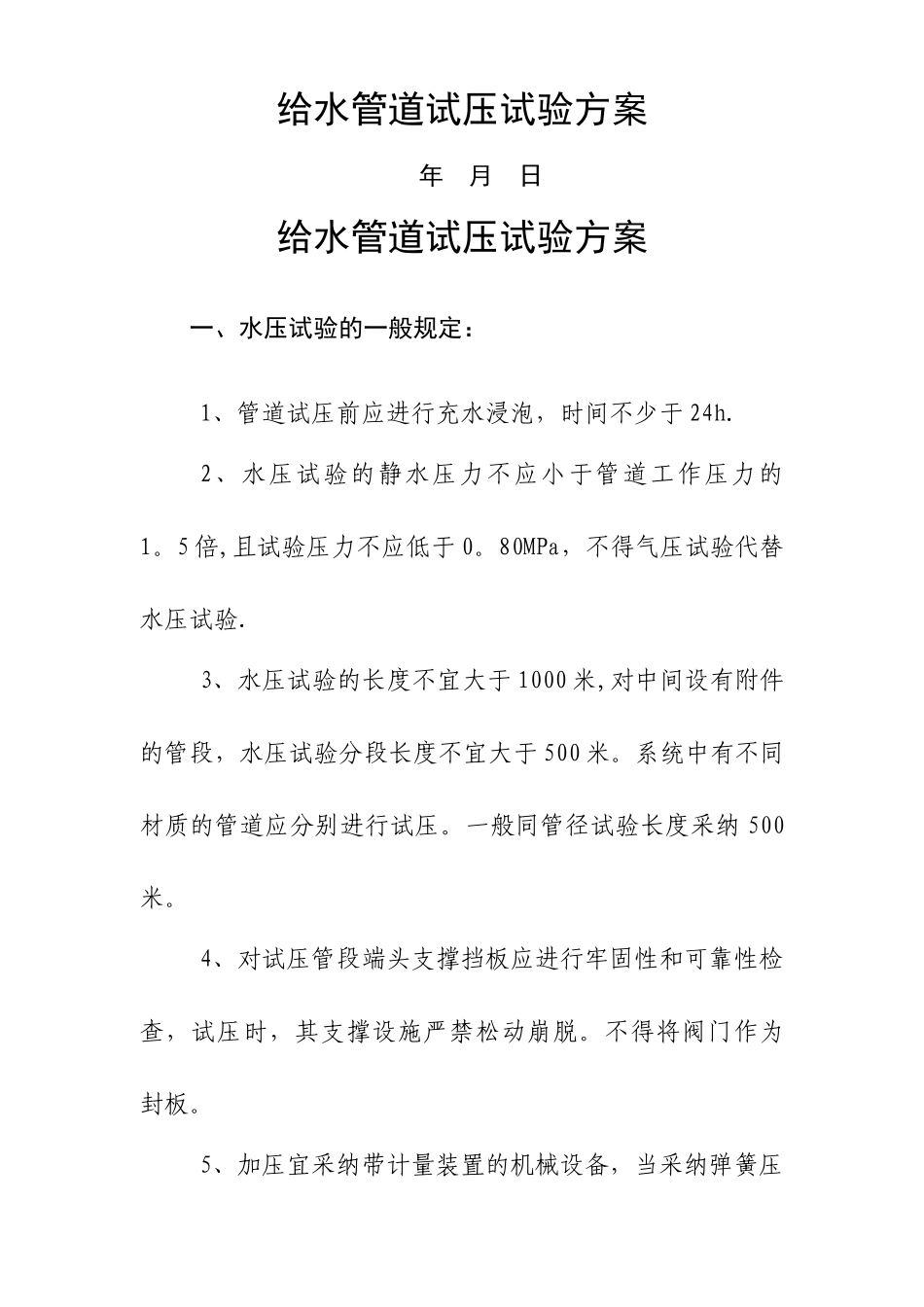

给水管道试压试验方案 年 月 日给水管道试压试验方案一、水压试验的一般规定：1、管道试压前应进行充水浸泡，时间不少于 24h
2、水压试验的静水压力不应小于管道工作压力的1
5 倍,且试验压力不应低于 0
80MPa，不得气压试验代替水压试验
3、水压试验的长度不宜大于 1000 米,对中间设有附件的管段，水压试验分段长度不宜大于 500 米
系统中有不同材质的管道应分别进行试压
一般同管径试验长度采纳 500米
4、对试压管段端头支撑挡板应进行牢固性和可靠性检查，试压时，其支撑设施严禁松动崩脱
不得将阀门作为封板

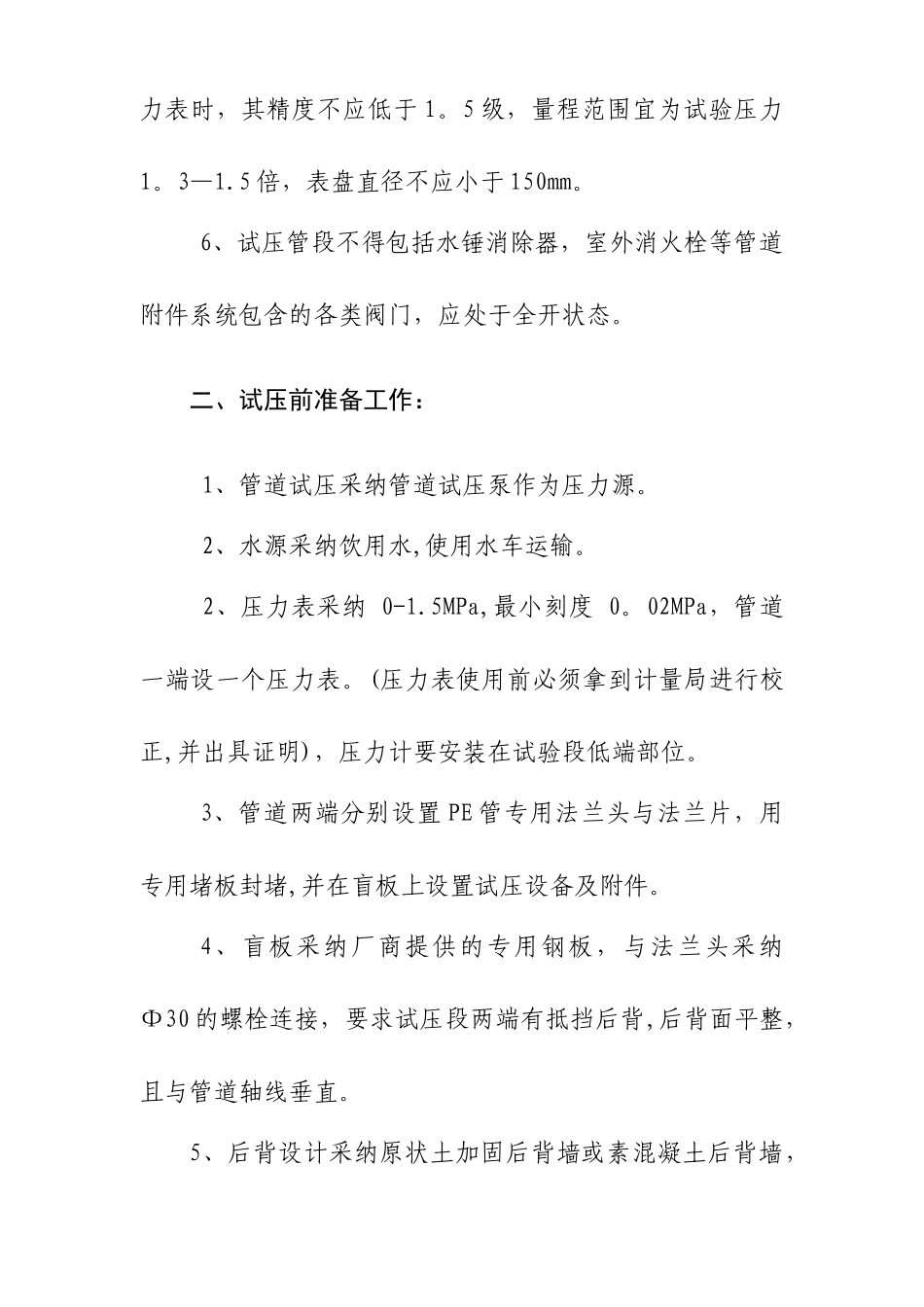

5、加压宜采纳带计量装置的机械设备，当采纳弹簧压力表时，其精度不应低于 1
5 级，量程范围宜为试验压力1
5 倍，表盘直径不应小于 150mm
6、试压管段不得包括水锤消除器，室外消火栓等管道附件系统包含的各类阀门，应处于全开状态
二、试压前准备工作： 1、管道试压采纳管道试压泵作为压力源
2、水源采纳饮用水,使用水车运输
2、压力表采纳 0-1
5MPa,最小刻度 0
02MPa，管道一端设一个压力表
(压力表使用前必须拿到计量局进行校正,并出具证明)，压力计要安装在试验段低端部位
3、管道两端分别设置 PE 管专用法兰头与法兰片，用专用堵板封堵,并在盲板上设置试压设备及附件
4、盲板采纳厂商提供的专用钢板，与法兰头采纳Φ30 的螺栓连接，要求试压段两端有抵挡后背,后背面平整，且与管道轴线垂直

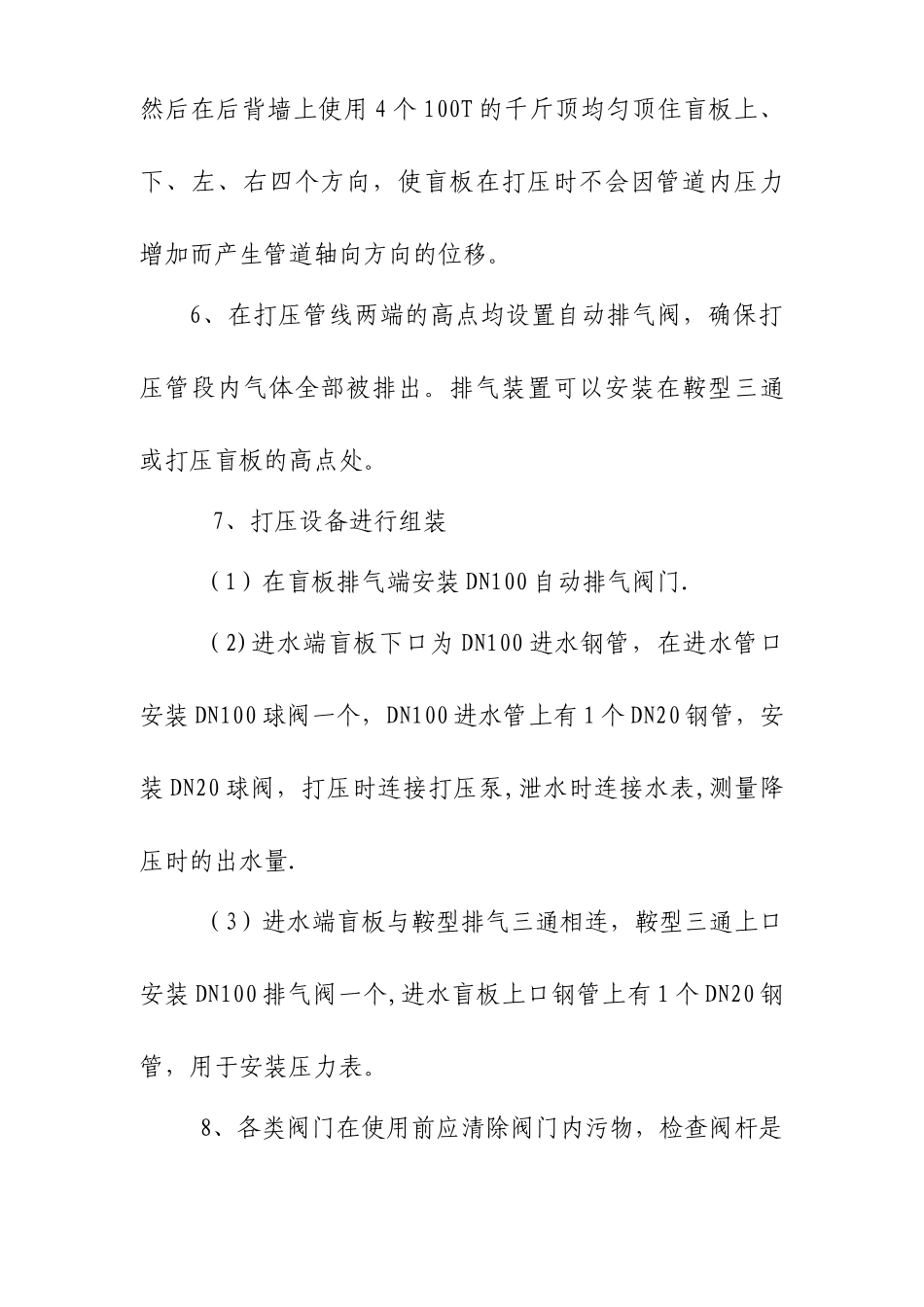

5、后背设计采纳原状土加固后背墙或素混凝土后背墙，然后在后背墙上使用 4 个 100T 的千斤顶均匀顶住盲板上、下、左、右四个方向，使盲板在打压时不会因管道内压力增加而产生管道轴向方向的位移
6、在打压管线两端的高点均设置自动排气阀，确保打压管段内气体全部被排出
排气装置可以安装在鞍型三通或打压盲板的高点处
7、打压设备进行组装 （1）在盲板排气端安装
