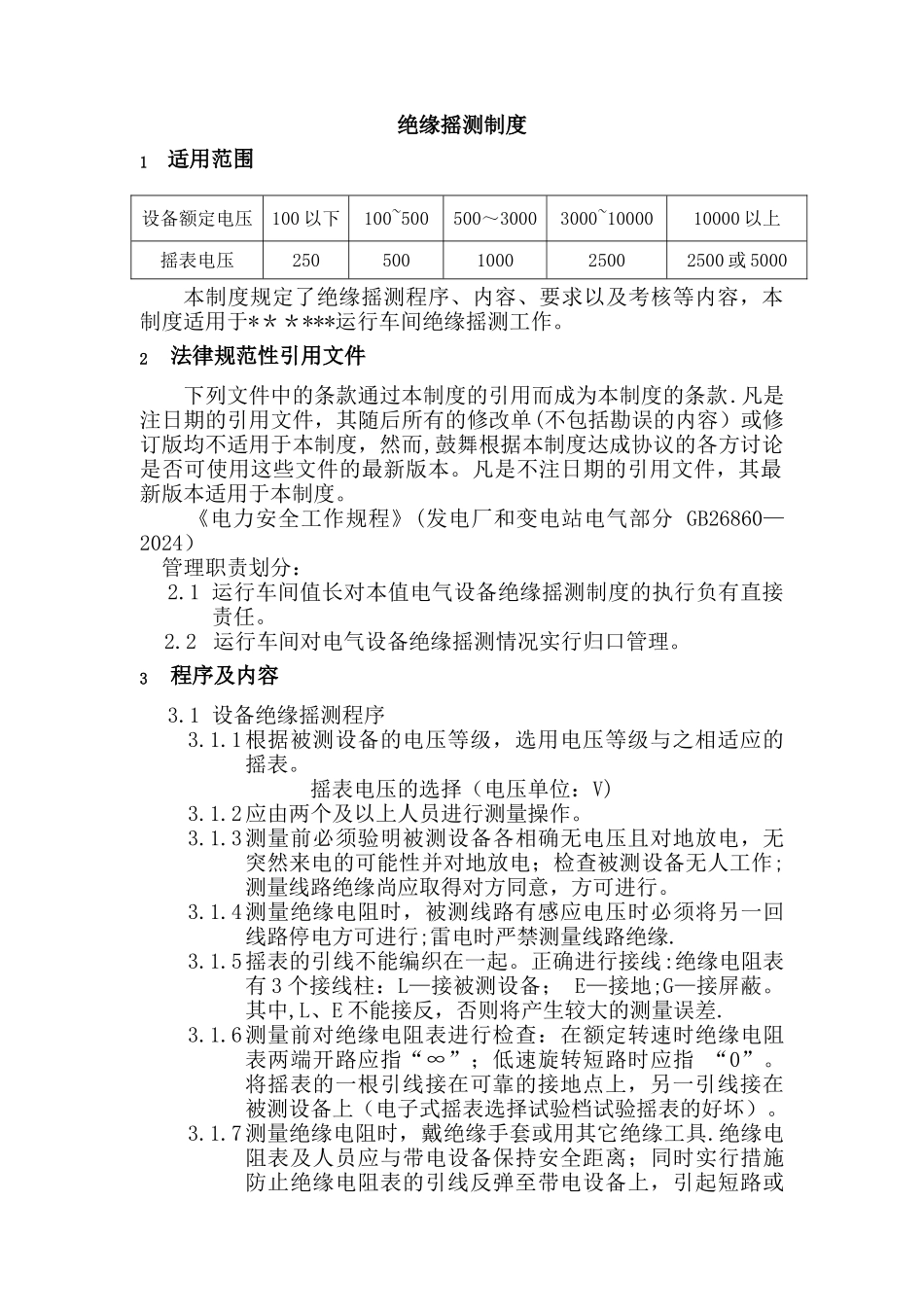

绝缘摇测制度1适用范围本制度规定了绝缘摇测程序、内容、要求以及考核等内容，本制度适用于*＊＊***运行车间绝缘摇测工作。2法律规范性引用文件下列文件中的条款通过本制度的引用而成为本制度的条款.凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容）或修订版均不适用于本制度，然而,鼓舞根据本制度达成协议的各方讨论是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本制度。 《电力安全工作规程》(发电厂和变电站电气部分 GB26860—2024）管理职责划分：2.1 运行车间值长对本值电气设备绝缘摇测制度的执行负有直接责任。2.2 运行车间对电气设备绝缘摇测情况实行归口管理。3程序及内容3.1 设备绝缘摇测程序3.1.1根据被测设备的电压等级，选用电压等级与之相适应的摇表。摇表电压的选择（电压单位：V)3.1.2应由两个及以上人员进行测量操作。3.1.3测量前必须验明被测设备各相确无电压且对地放电，无突然来电的可能性并对地放电；检查被测设备无人工作;测量线路绝缘尚应取得对方同意，方可进行。3.1.4测量绝缘电阻时，被测线路有感应电压时必须将另一回线路停电方可进行;雷电时严禁测量线路绝缘.3.1.5摇表的引线不能编织在一起。正确进行接线:绝缘电阻表有 3 个接线柱：L—接被测设备； E—接地;G—接屏蔽。其中,L、E 不能接反，否则将产生较大的测量误差.3.1.6测量前对绝缘电阻表进行检查：在额定转速时绝缘电阻表两端开路应指“∞”；低速旋转短路时应指 “0”。 将摇表的一根引线接在可靠的接地点上，另一引线接在被测设备上（电子式摇表选择试验档试验摇表的好坏）。3.1.7测量绝缘电阻时，戴绝缘手套或用其它绝缘工具.绝缘电阻表及人员应与带电设备保持安全距离；同时实行措施防止绝缘电阻表的引线反弹至带电设备上，引起短路或设备额定电压100 以下100~500500～30003000~1000010000 以上摇表电压250500100025002500 或 5000人身触电。3.1.8保持摇表的转速快速且均匀，以保持摇表转速 120r／min为宜，读取 R60”及 R15”，计算吸收比 R60”/R15”＞1.3。3.1.9测试完毕应先撤测试线，后停止摇动摇表。以防止电气设备向摇表反充电导致摇表损坏.3.1.10 对被测设备放电，防止静电伤人.做好绝缘摇测记录.3.2 绝缘摇测内容3.2.1发电机摇测绝缘内容：3.2.1.1在发电机大、小修后或一次回路检修过后，应由检修人员负责测量发电机定子、转子、测温元件、轴承及汇水管的绝缘是否合格，并向运行人...
