综合布线基础知识——光纤

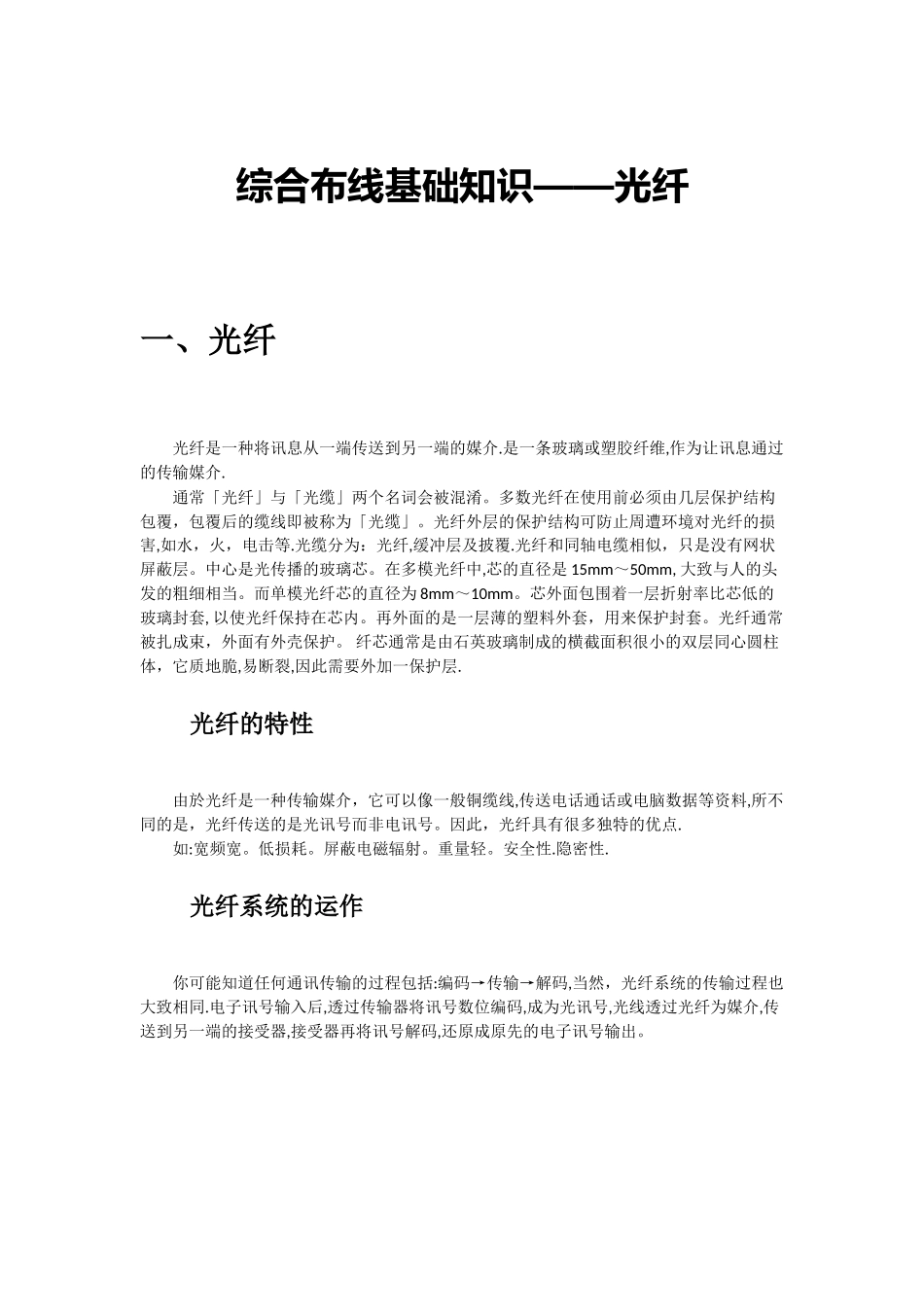

综合布线基础知识——光纤一、光纤光纤是一种将讯息从一端传送到另一端的媒介.是一条玻璃或塑胶纤维,作为让讯息通过的传输媒介. 通常「光纤」与「光缆」两个名词会被混淆。多数光纤在使用前必须由几层保护结构包覆，包覆后的缆线即被称为「光缆」。光纤外层的保护结构可防止周遭环境对光纤的损害,如水，火，电击等.光缆分为：光纤,缓冲层及披覆.光纤和同轴电缆相似，只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中,芯的直径是 15mm～50mm, 大致与人的头发的粗细相当。而单模光纤芯的直径为 8mm～10mm。芯外面包围着一层折射率比芯低的玻璃封套, 以使光纤保持在芯内。再外面的是一层薄的塑料外套，用来保护封套。光纤通常被扎成束，外面有外壳保护。 纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体，它质地脆,易断裂,因此需要外加一保护层. 光纤的特性 由於光纤是一种传输媒介，它可以像一般铜缆线,传送电话通话或电脑数据等资料,所不同的是，光纤传送的是光讯号而非电讯号。因此，光纤具有很多独特的优点. 如:宽频宽。低损耗。屏蔽电磁辐射。重量轻。安全性.隐密性. 光纤系统的运作 你可能知道任何通讯传输的过程包括:编码→传输→解码,当然，光纤系统的传输过程也大致相同.电子讯号输入后,透过传输器将讯号数位编码,成为光讯号,光线透过光纤为媒介,传送到另一端的接受器,接受器再将讯号解码,还原成原先的电子讯号输出。 光纤光缆的运用 光缆的应用区分，可分为 3 种:专业用途，一般屋外,一般屋内。在专业用途上包括海底光缆,高压电塔上之空架光缆，核能电厂之抗辐射光缆，化工业之抗腐蚀光缆等.而一般屋内及一般屋外的分类差异，依各型光缆依制造设计时之特质,其所适用之范围各有不同。 光缆从屋外至屋内的过程中可分为空架，地下道，直接埋设,管道间铺设，室内用。 光纤的历史 1880-AlexandraGrahamBell 发明光束通话传输 1960—电射及光纤之发明 1977—首次实际安装电话光纤网路 1978—FORT 在法国首次安装其生产之光纤电 1990-区域网路及其他短距离传输应用之光纤 2000-到屋边光纤=>到桌边光纤 光纤的分类 光纤主要分以下两大类： 1)传输点模数类 传输点模数类分单模光纤（Single Mode Fiber)和多模光纤(Multi Mode Fiber）。单模光纤的纤芯直径很小， 在给定的工作波长上只能以单一模式传输，传输频带宽，传输容量大。多模光纤是在给定的工作波长上,能以多个模式同时传输的光纤。 与...
