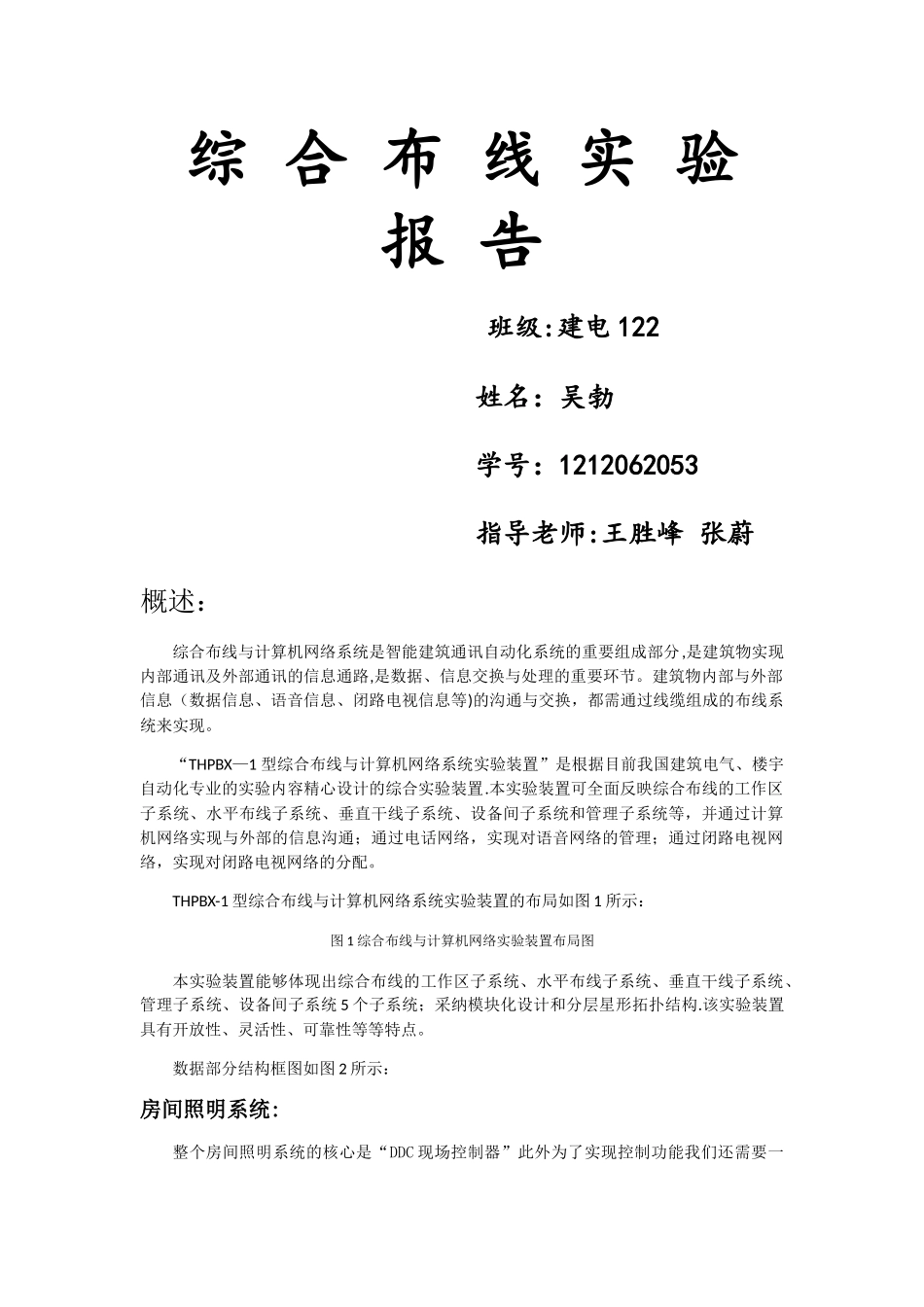

综 合 布 线 实 验 报 告 班级:建电 122 姓名:吴勃 学号:1212062053 指导老师:王胜峰 张蔚概述:综合布线与计算机网络系统是智能建筑通讯自动化系统的重要组成部分,是建筑物实现内部通讯及外部通讯的信息通路,是数据、信息交换与处理的重要环节。建筑物内部与外部信息(数据信息、语音信息、闭路电视信息等)的沟通与交换,都需通过线缆组成的布线系统来实现。“THPBX—1 型综合布线与计算机网络系统实验装置”是根据目前我国建筑电气、楼宇自动化专业的实验内容精心设计的综合实验装置.本实验装置可全面反映综合布线的工作区子系统、水平布线子系统、垂直干线子系统、设备间子系统和管理子系统等,并通过计算机网络实现与外部的信息沟通;通过电话网络,实现对语音网络的管理;通过闭路电视网络,实现对闭路电视网络的分配。THPBX-1 型综合布线与计算机网络系统实验装置的布局如图 1 所示:图 1 综合布线与计算机网络实验装置布局图本实验装置能够体现出综合布线的工作区子系统、水平布线子系统、垂直干线子系统、管理子系统、设备间子系统 5 个子系统;采纳模块化设计和分层星形拓扑结构.该实验装置具有开放性、灵活性、可靠性等等特点。数据部分结构框图如图 2 所示:房间照明系统:整个房间照明系统的核心是“DDC 现场控制器”此外为了实现控制功能我们还需要一台“PC 机"。我们的控制对象及传感器包括:“LED 光强度可调灯”、“定时炉灯"、“日光灯"、“光照度传感器”、“红外传感器"、“电流接触器”、“日光灯开关”、“紧急开关”等。下面我们来介绍这些部件的工作原理,及工作过程。1. DDC 现场控制器:该控制器可以通过 USB 转 Can 转接器与 PC 机相连接,在 PC 端我们过软件“Long Work”进行相关的编程从而实现想要完成的控制.控制信号的给出是通过 D1-D4 四个接线端子,及 A01 和 A02 两个端子给出。其中 D1 用以控制“定时炉灯"的开启;D2 用以摄像头的开启;D3、D4 分别控制两个“日光灯”。A01 和 A02 两个端子用以输出模拟量来控制 LED灯的亮度调节,该模拟量是 0-10V 的电压。具体给定值由“光敏传感器”测得的环境亮度值所确定。(注:两者之间为反比例关系)该控制器的 UI1— UI11 端口主要用以传感器测定值的输入及相关开关信号的输入。其UI2 为“光照度传感器"信号端子光照度传感器测定值通过该端子传入 DDC 控制器; UI3“红外传感器”信号端子; UI3 和 U...
