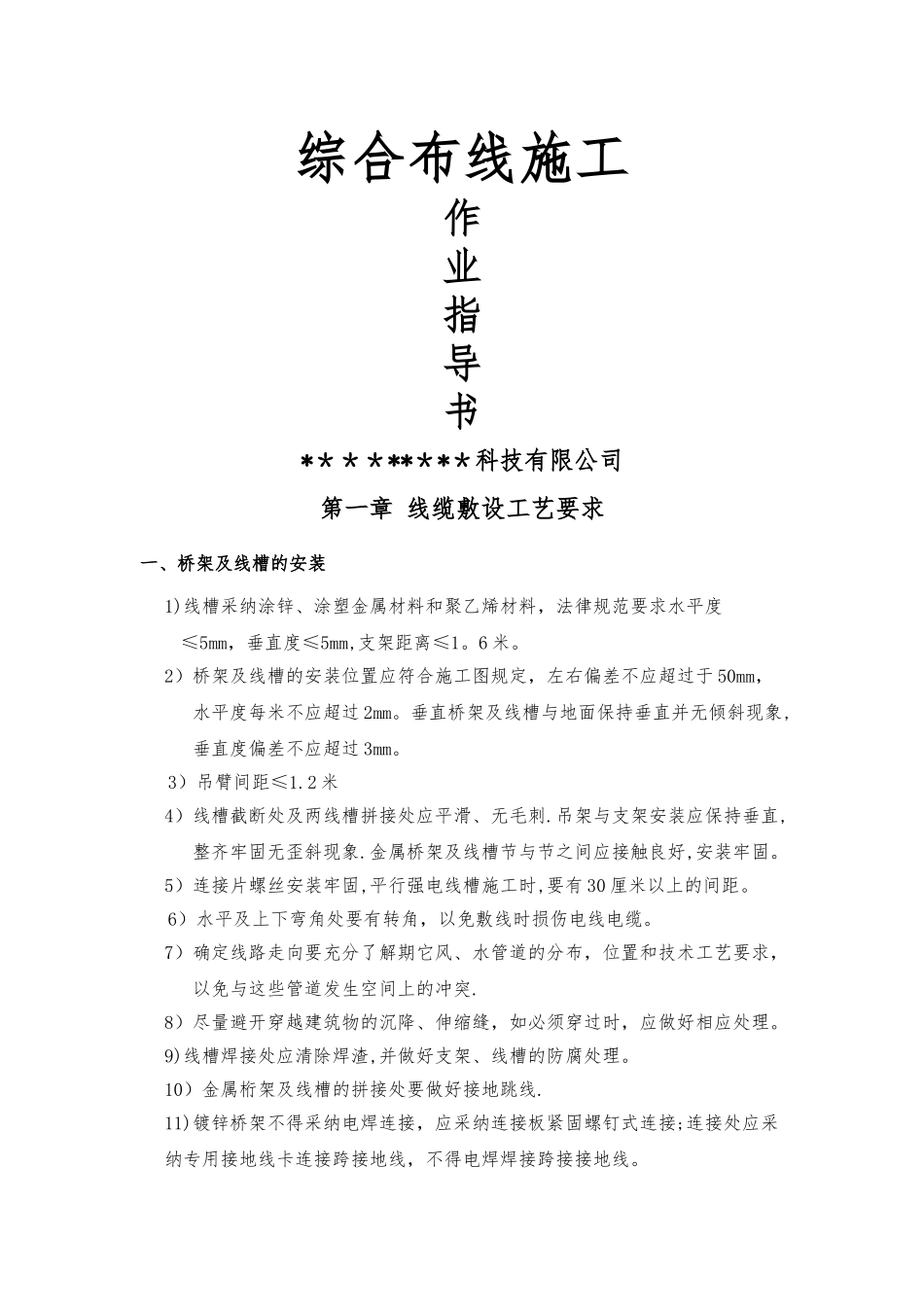

综合布线施工标准作业指导书

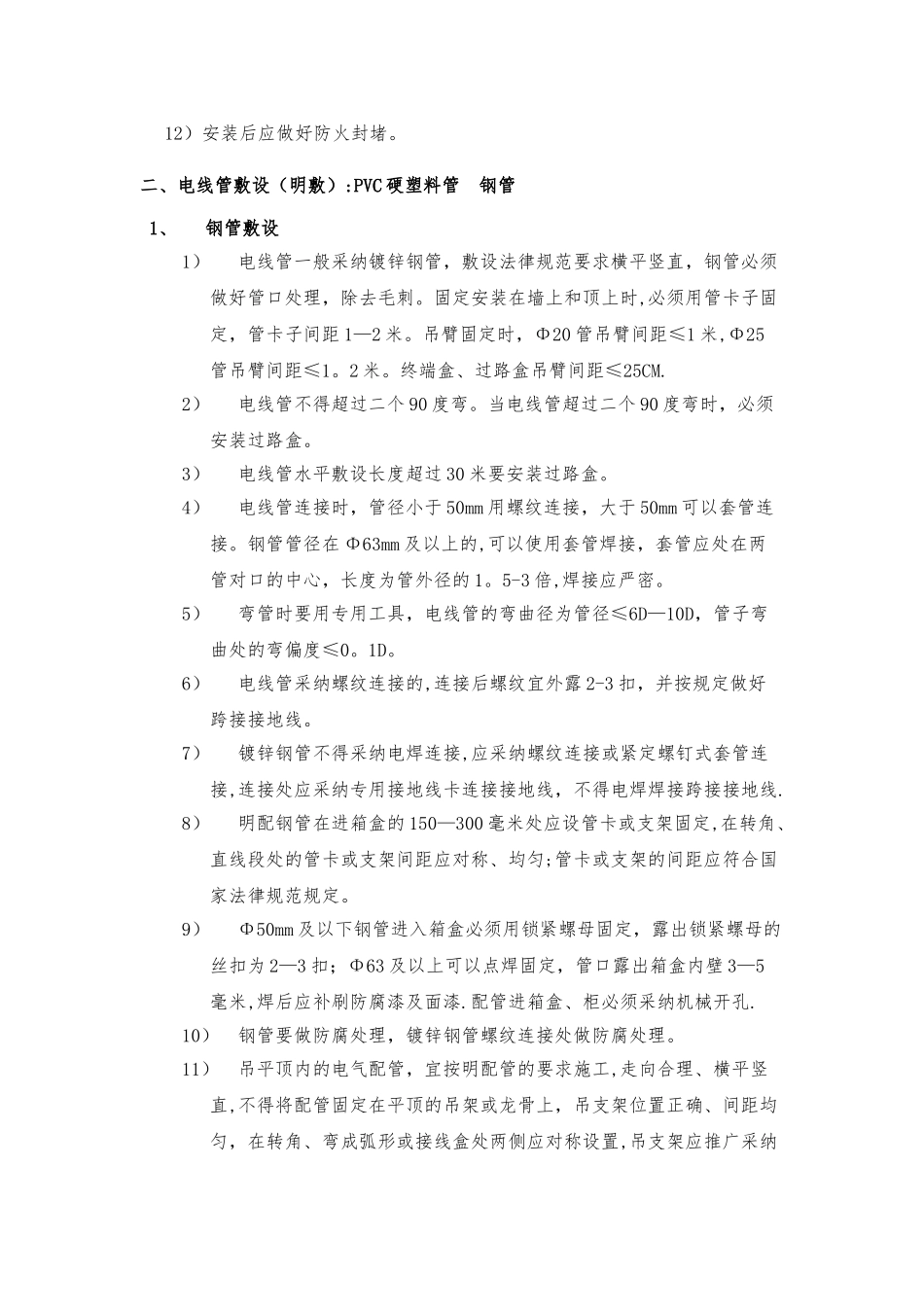

综合布线施工作业指导书*＊＊＊**＊*＊科技有限公司第一章 线缆敷设工艺要求一、桥架及线槽的安装 1)线槽采纳涂锌、涂塑金属材料和聚乙烯材料，法律规范要求水平度≤5mm，垂直度≤5mm,支架距离≤1。6 米。2）桥架及线槽的安装位置应符合施工图规定，左右偏差不应超过于 50mm，水平度每米不应超过 2mm。垂直桥架及线槽与地面保持垂直并无倾斜现象,垂直度偏差不应超过 3mm。3）吊臂间距≤1.2 米4）线槽截断处及两线槽拼接处应平滑、无毛刺.吊架与支架安装应保持垂直,整齐牢固无歪斜现象.金属桥架及线槽节与节之间应接触良好,安装牢固。5）连接片螺丝安装牢固,平行强电线槽施工时,要有 30 厘米以上的间距。 6）水平及上下弯角处要有转角，以免敷线时损伤电线电缆。7）确定线路走向要充分了解期它风、水管道的分布，位置和技术工艺要求，以免与这些管道发生空间上的冲突.8）尽量避开穿越建筑物的沉降、伸缩缝，如必须穿过时，应做好相应处理。9)线槽焊接处应清除焊渣,并做好支架、线槽的防腐处理。10）金属桁架及线槽的拼接处要做好接地跳线.11)镀锌桥架不得采纳电焊连接，应采纳连接板紧固螺钉式连接;连接处应采纳专用接地线卡连接跨接地线，不得电焊焊接跨接接地线。12）安装后应做好防火封堵。二、电线管敷设（明敷）:PVC 硬塑料管 钢管1、钢管敷设1）电线管一般采纳镀锌钢管，敷设法律规范要求横平竖直，钢管必须做好管口处理，除去毛刺。固定安装在墙上和顶上时,必须用管卡子固定，管卡子间距 1—2 米。吊臂固定时，Φ20 管吊臂间距≤1 米,Φ25管吊臂间距≤1。2 米。终端盒、过路盒吊臂间距≤25CM.2）电线管不得超过二个 90 度弯。当电线管超过二个 90 度弯时，必须安装过路盒。3）电线管水平敷设长度超过 30 米要安装过路盒。4）电线管连接时，管径小于 50mm 用螺纹连接，大于 50mm 可以套管连接。钢管管径在 Φ63mm 及以上的,可以使用套管焊接，套管应处在两管对口的中心，长度为管外径的 1。5-3 倍,焊接应严密。5）弯管时要用专用工具，电线管的弯曲径为管径≤6D—10D，管子弯曲处的弯偏度≤0。1D。6）电线管采纳螺纹连接的,连接后螺纹宜外露 2-3 扣，并按规定做好跨接接地线。7）镀锌钢管不得采纳电焊连接,应采纳螺纹连接或紧定螺钉式套管连接,连接处应采纳专用接地线卡连接接地线，不得电焊焊接跨接接地线.8）明配钢管在进箱盒的 150—300 毫米处应设管卡或支架固定,在转角、直线段处的管卡或支架间距应...
