综合布线类项目施工图解

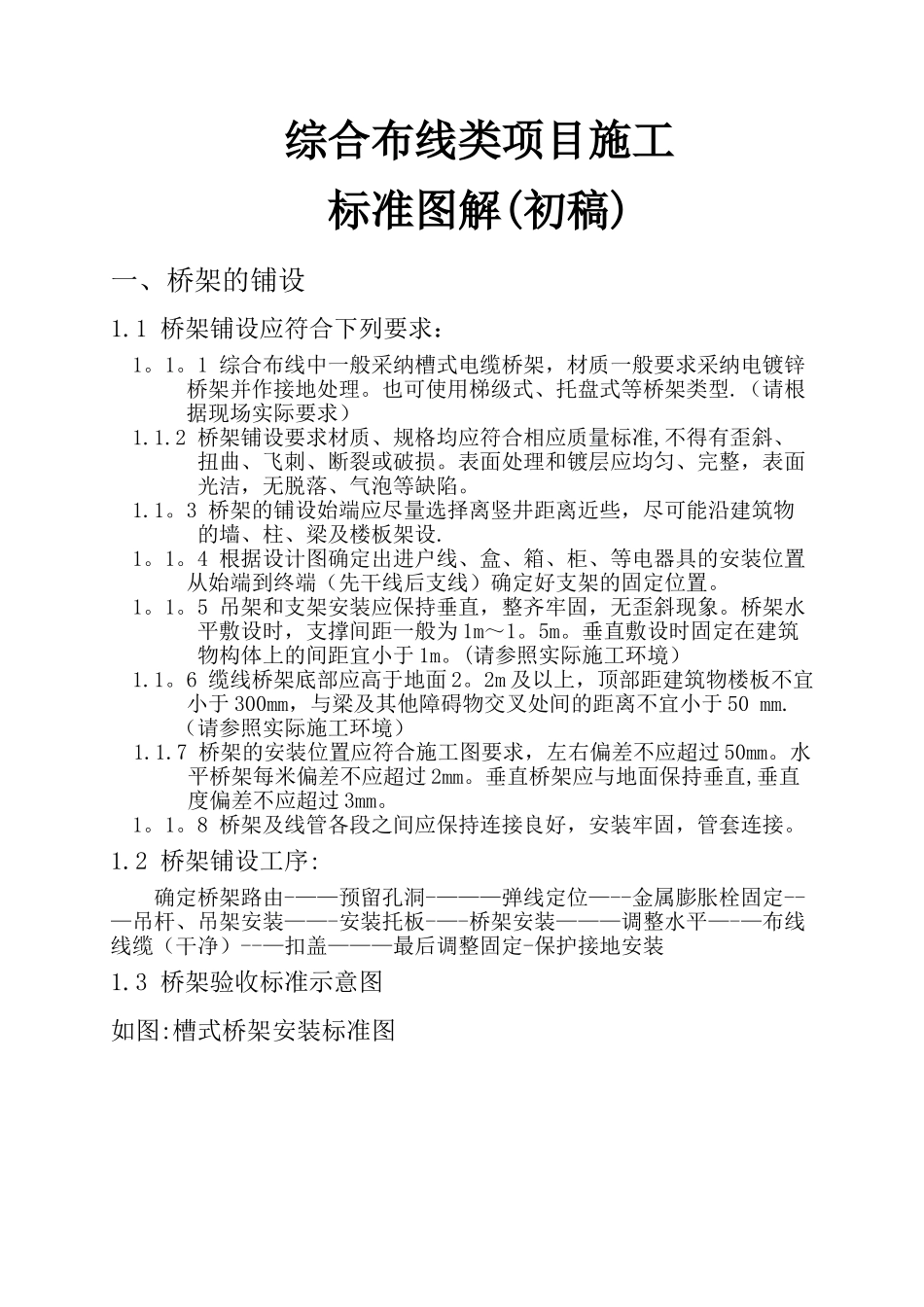

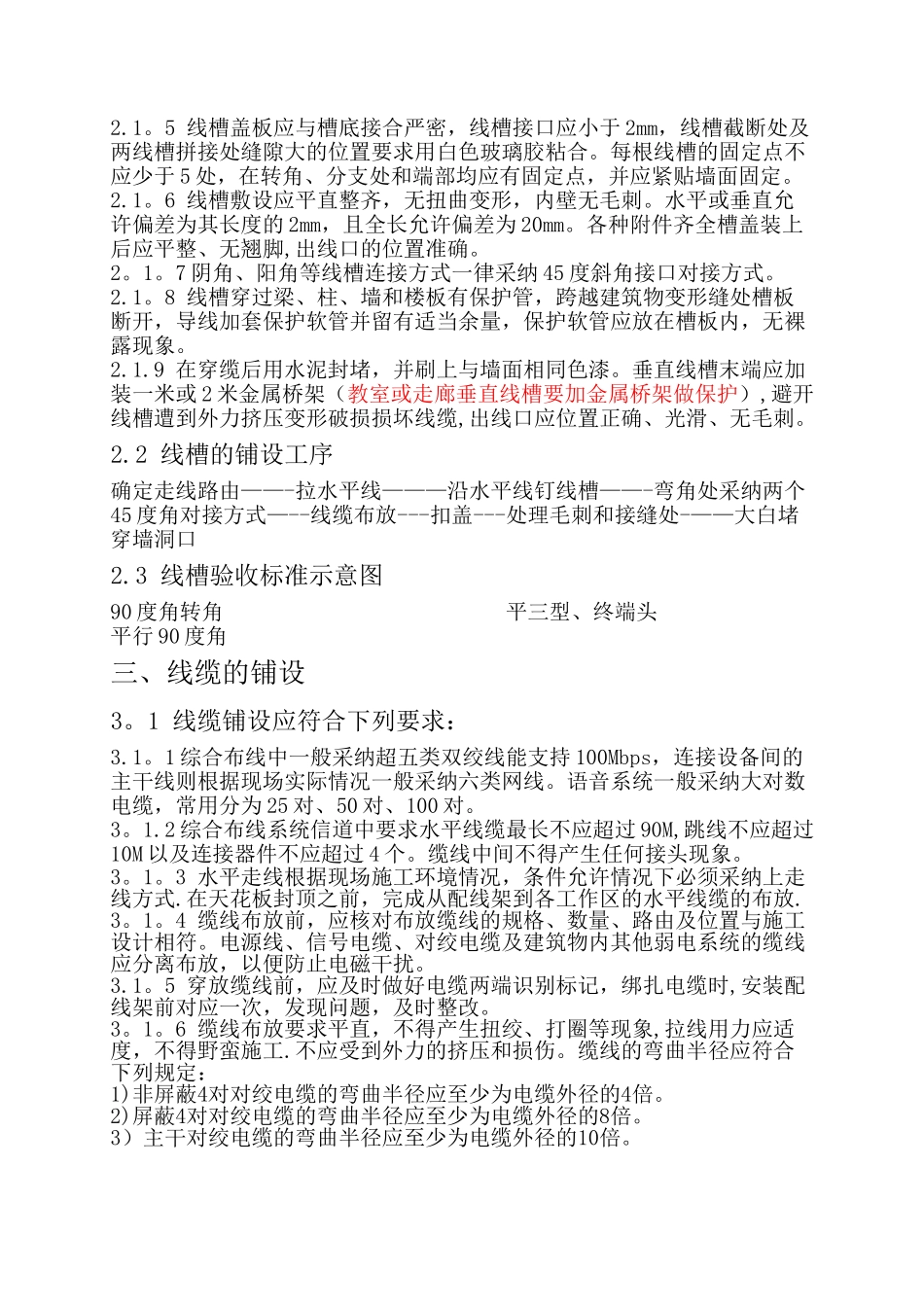

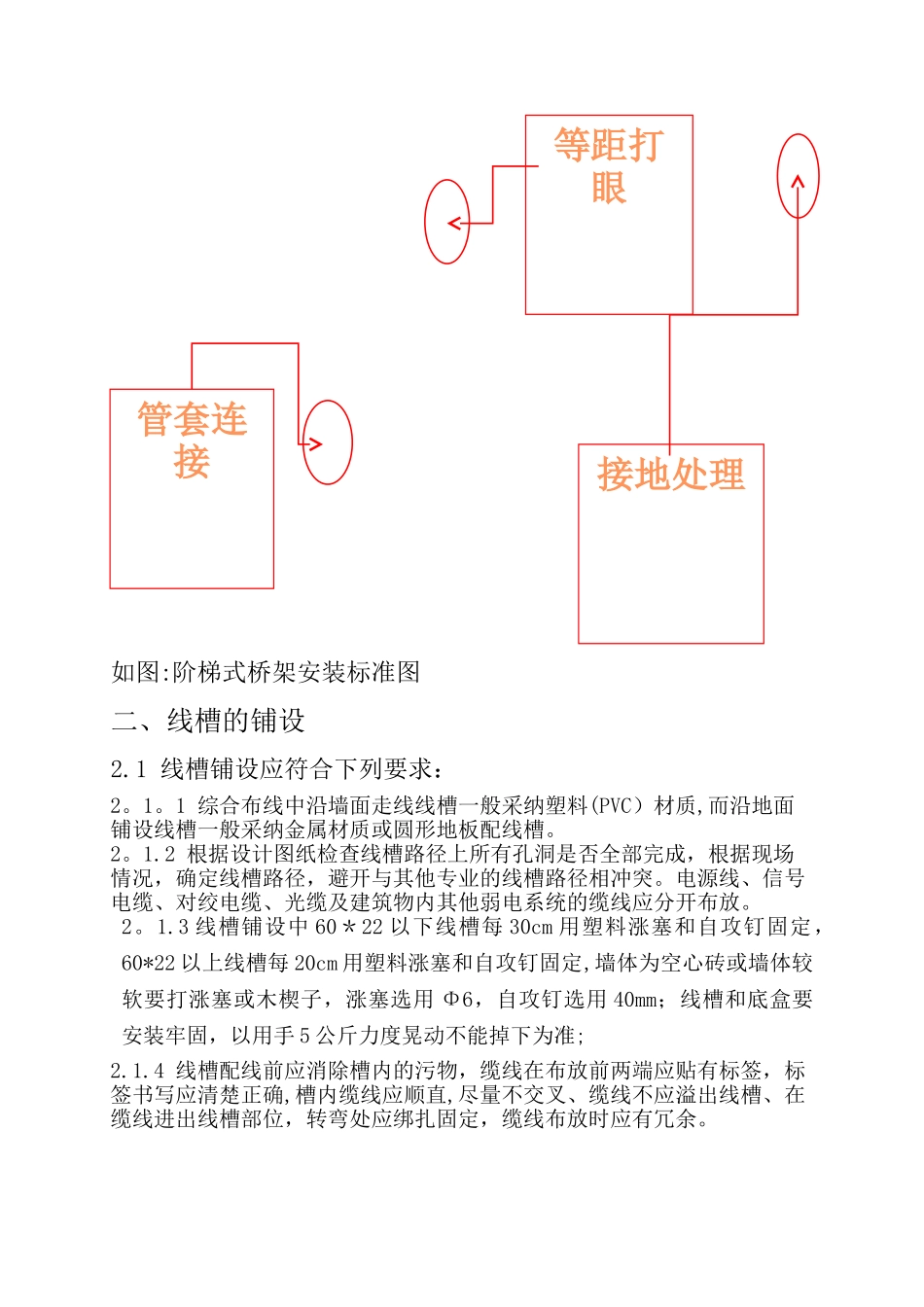

综合布线类项目施工标准图解(初稿)一、桥架的铺设1.1 桥架铺设应符合下列要求：1。1。1 综合布线中一般采纳槽式电缆桥架，材质一般要求采纳电镀锌桥架并作接地处理。也可使用梯级式、托盘式等桥架类型.（请根据现场实际要求）1.1.2 桥架铺设要求材质、规格均应符合相应质量标准,不得有歪斜、扭曲、飞刺、断裂或破损。表面处理和镀层应均匀、完整，表面光洁，无脱落、气泡等缺陷。1.1。3 桥架的铺设始端应尽量选择离竖井距离近些，尽可能沿建筑物的墙、柱、梁及楼板架设.1。1。4 根据设计图确定出进户线、盒、箱、柜、等电器具的安装位置从始端到终端（先干线后支线）确定好支架的固定位置。1。1。5 吊架和支架安装应保持垂直，整齐牢固，无歪斜现象。桥架水平敷设时，支撑间距一般为 1m～1。5m。垂直敷设时固定在建筑物构体上的间距宜小于 1m。(请参照实际施工环境）1.1。6 缆线桥架底部应高于地面 2。2m 及以上，顶部距建筑物楼板不宜小于 300mm，与梁及其他障碍物交叉处间的距离不宜小于 50 mm.（请参照实际施工环境）1.1.7 桥架的安装位置应符合施工图要求，左右偏差不应超过 50mm。水平桥架每米偏差不应超过 2mm。垂直桥架应与地面保持垂直,垂直度偏差不应超过 3mm。1。1。8 桥架及线管各段之间应保持连接良好，安装牢固，管套连接。1.2 桥架铺设工序:确定桥架路由-——预留孔洞-———弹线定位—--金属膨胀栓固定--—吊杆、吊架安装——-安装托板-—-桥架安装———调整水平—-—布线线缆（干净）--—扣盖———最后调整固定-保护接地安装1.3 桥架验收标准示意图如图:槽式桥架安装标准图如图:阶梯式桥架安装标准图二、线槽的铺设2.1 线槽铺设应符合下列要求：2。1。1 综合布线中沿墙面走线线槽一般采纳塑料(PVC）材质,而沿地面铺设线槽一般采纳金属材质或圆形地板配线槽。2。1.2 根据设计图纸检查线槽路径上所有孔洞是否全部完成，根据现场情况，确定线槽路径，避开与其他专业的线槽路径相冲突。电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分开布放。2。1.3 线槽铺设中 60＊22 以下线槽每 30cm 用塑料涨塞和自攻钉固定，60*22 以上线槽每 20cm 用塑料涨塞和自攻钉固定,墙体为空心砖或墙体较软要打涨塞或木楔子，涨塞选用 Φ6，自攻钉选用 40mm；线槽和底盒要安装牢固，以用手 5 公斤力度晃动不能掉下为准;2.1.4 线槽配线前应消除槽内的污物，缆线在布放前两端应贴有标签，标签书写...
