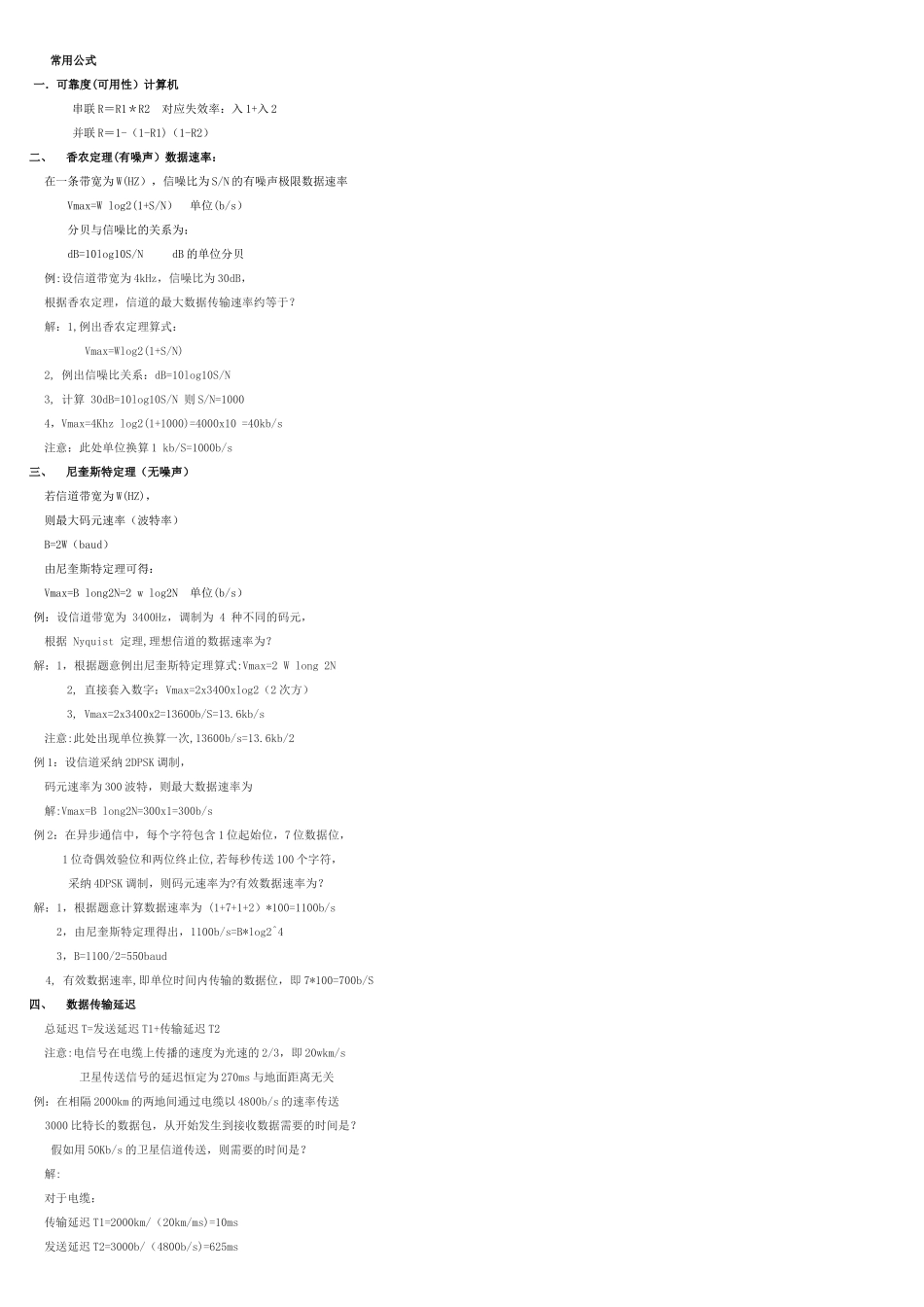

常用公式一．可靠度(可用性）计算机串联 R＝R1＊R2 对应失效率：入 1+入 2并联 R＝1-（1-R1)（1-R2）二、香农定理(有噪声）数据速率：在一条带宽为 W(HZ），信噪比为 S/N 的有噪声极限数据速率Vmax=W log2(1+S/N） 单位(b/s）分贝与信噪比的关系为：dB=10log10S/N dB 的单位分贝例:设信道带宽为 4kHz，信噪比为 30dB，根据香农定理，信道的最大数据传输速率约等于
解：1,例出香农定理算式：Vmax=Wlog2(1+S/N)2, 例出信噪比关系：dB=10log10S/N3, 计算 30dB=10log10S/N 则 S/N=10004，Vmax=4Khz log2(1+1000)=4000x10 =40kb/s注意：此处单位换算 1 kb/S=1000b/s三、尼奎斯特定理（无噪声）若信道带宽为 W(HZ)，则最大码元速率（波特率）B=2W（baud）由尼奎斯特定理可得：Vmax=B long2N=2 w log2N 单位(b/s）例：设信道带宽为 3400Hz，调制为 4 种不同的码元，根据 Nyquist 定理,理想信道的数据速率为
解：1，根据题意例出尼奎斯特定理算式:Vmax=2 W long 2N2, 直接套入数字：Vmax=2x3400xlog2（2 次方）3, Vmax=2x3400x2=13600b/S=13
6kb/s注意:此处出现单位换算一次,13600b/s=13
6kb/2例 1：设信道采纳 2DPSK 调制，码元速率为 300 波特，则最大数据速率为解:Vmax=B long2N=300x1=300b/s 例 2：在异步通信中，每个字符包含 1 位起始位，7 位数据位，1 位奇偶效验位和两位终止位,若每秒传送 100 个字符，采纳 4DPSK 调制，则码元速率为
有效数据速率为
