罗茨鼓风机安装施工方案

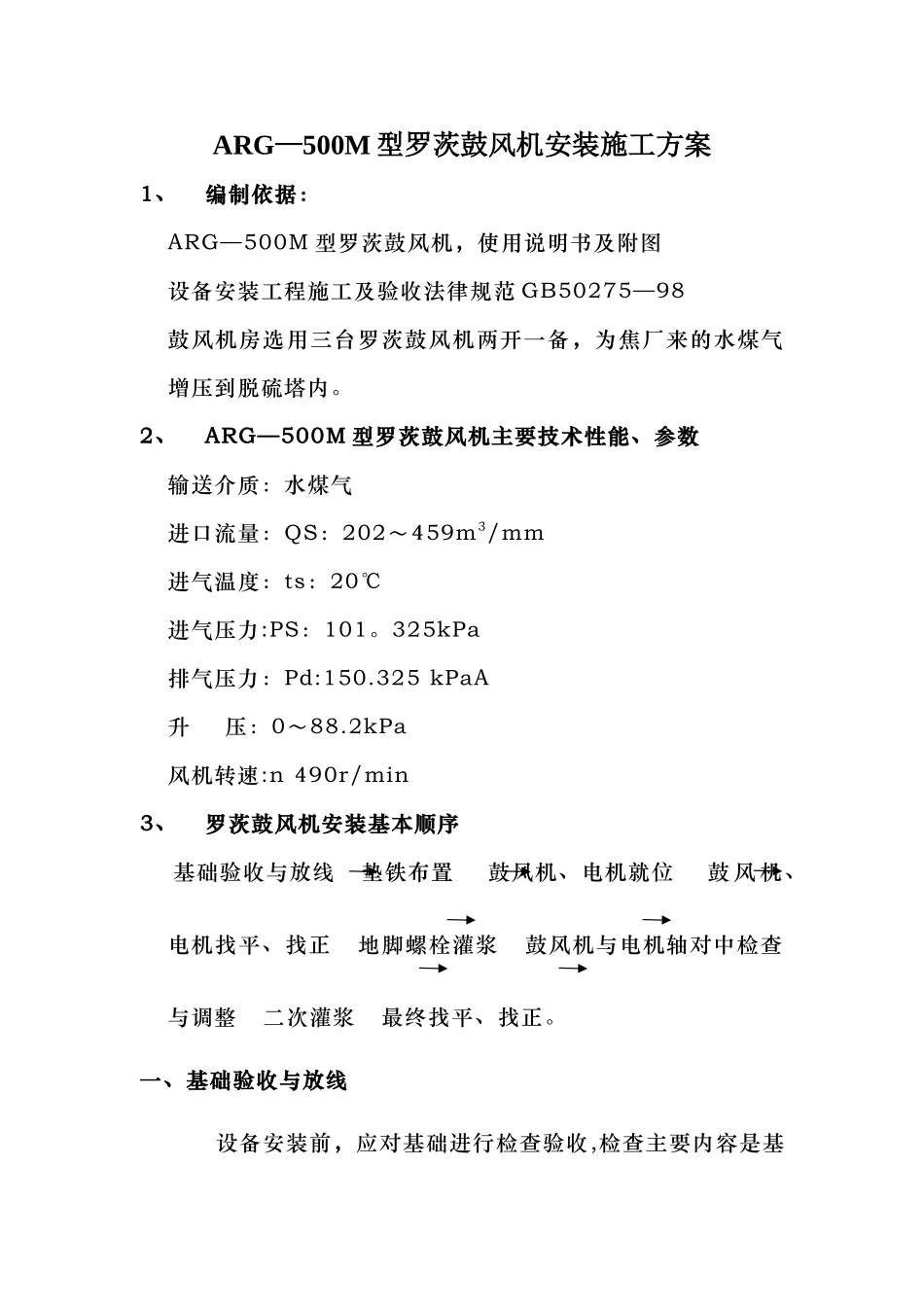

罗茨鼓风机安装施工方案_第1页
1/6

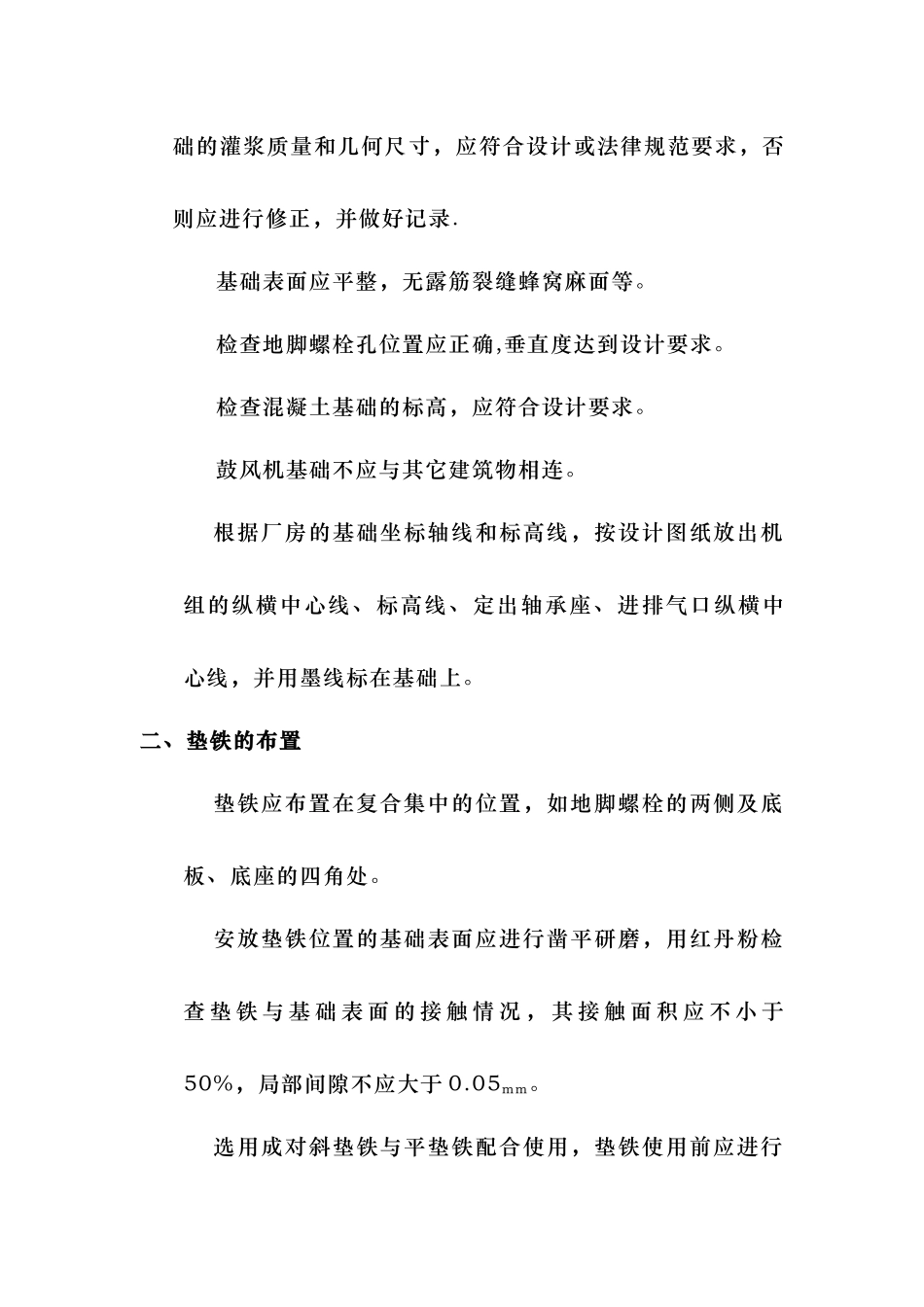

罗茨鼓风机安装施工方案_第2页
2/6

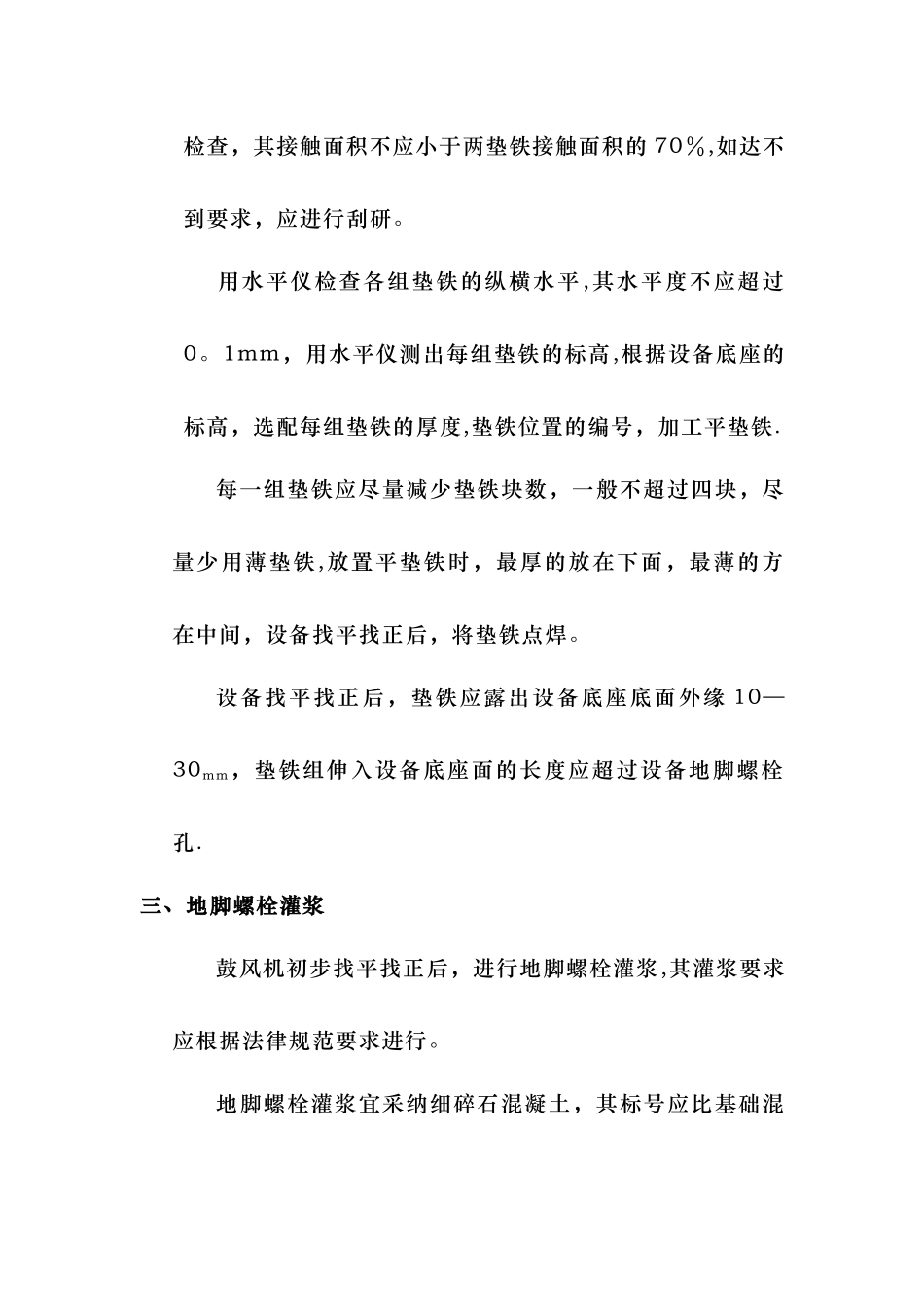

罗茨鼓风机安装施工方案_第3页
3/6
ARG—500M 型罗茨鼓风机安装施工方案1、编制依据:ARG—500M 型罗茨鼓风机,使用说明书及附图设备安装工程施工及验收法律规范 GB50275—98鼓风机房选用三台罗茨鼓风机两开一备,为焦厂来的水煤气增压到脱硫塔内。2、ARG—500M 型罗茨鼓风机主要技术性能、参数输送介质:水煤气进口流量:QS:202~459m3/mm进气温度:ts:20℃进气压力:PS:101。325kPa排气压力:Pd:150.325 kPaA升 压:0~88.2kPa风机转速:n 490r/min3、罗茨鼓风机安装基本顺序基础验收与放线 垫铁布置 鼓风机、电机就位 鼓 风 机、电机找平、找正 地脚螺栓灌浆 鼓风机与电机轴对中检查与调整 二次灌浆 最终找平、找正。一、基础验收与放线设备安装前,应对基础进行检查验收,检查主要内容是基础的灌浆质量和几何尺寸,应符合设计或法律规范要求,否则应进行修正,并做好记录.基础表面应平整,无露筋裂缝蜂窝麻面等。检查地脚螺栓孔位置应正确,垂直度达到设计要求。检查混凝土基础的标高,应符合设计要求。鼓风机基础不应与其它建筑物相连。 根据厂房的基础坐标轴线和标高线,按设计图纸放出机组的纵横中心线、标高线、定出轴承座、进排气口纵横中心线,并用墨线标在基础上。二、垫铁的布置 垫铁应布置在复合集中的位置,如地脚螺栓的两侧及底板、底座的四角处。 安放垫铁位置的基础表面应进行凿平研磨,用红丹粉检查 垫 铁 与 基 础 表 面 的 接 触 情 况 , 其 接 触 面 积 应 不 小 于50%,局部间隙不应大于 0.05mm。 选用成对斜垫铁与平垫铁配合使用,垫铁使用前应进行检查,其接触面积不应小于两垫铁接触面积的 70%,如达不到要求,应进行刮研。 用水平仪检查各组垫铁的纵横水平 ,其水平度不应超过0。1mm,用水平仪测出每组垫铁的标高,根据设备底座的标高,选配每组垫铁的厚度,垫铁位置的编号,加工平垫铁. 每一组垫铁应尽量减少垫铁块数,一般不超过四块,尽量少用薄垫铁,放置平垫铁时,最厚的放在下面,最薄的方在中间,设备找平找正后,将垫铁点焊。设备找平找正后,垫铁应露出设备底座底面外缘 10—30mm,垫铁组伸入设备底座面的长度应超过设备地脚螺栓孔.三、地脚螺栓灌浆鼓风机初步找平找正后,进行地脚螺栓灌浆,其灌浆要求应根据法律规范要求进行。地脚螺栓灌浆宜采纳细碎石混凝土,其标号应比基础混凝土的标号高一级。四、安装将风机置于基础上,在底座与基础之间插入垫铁,使底座得到均匀支撑并保证其水平,找好机身水...
