继保实验报告

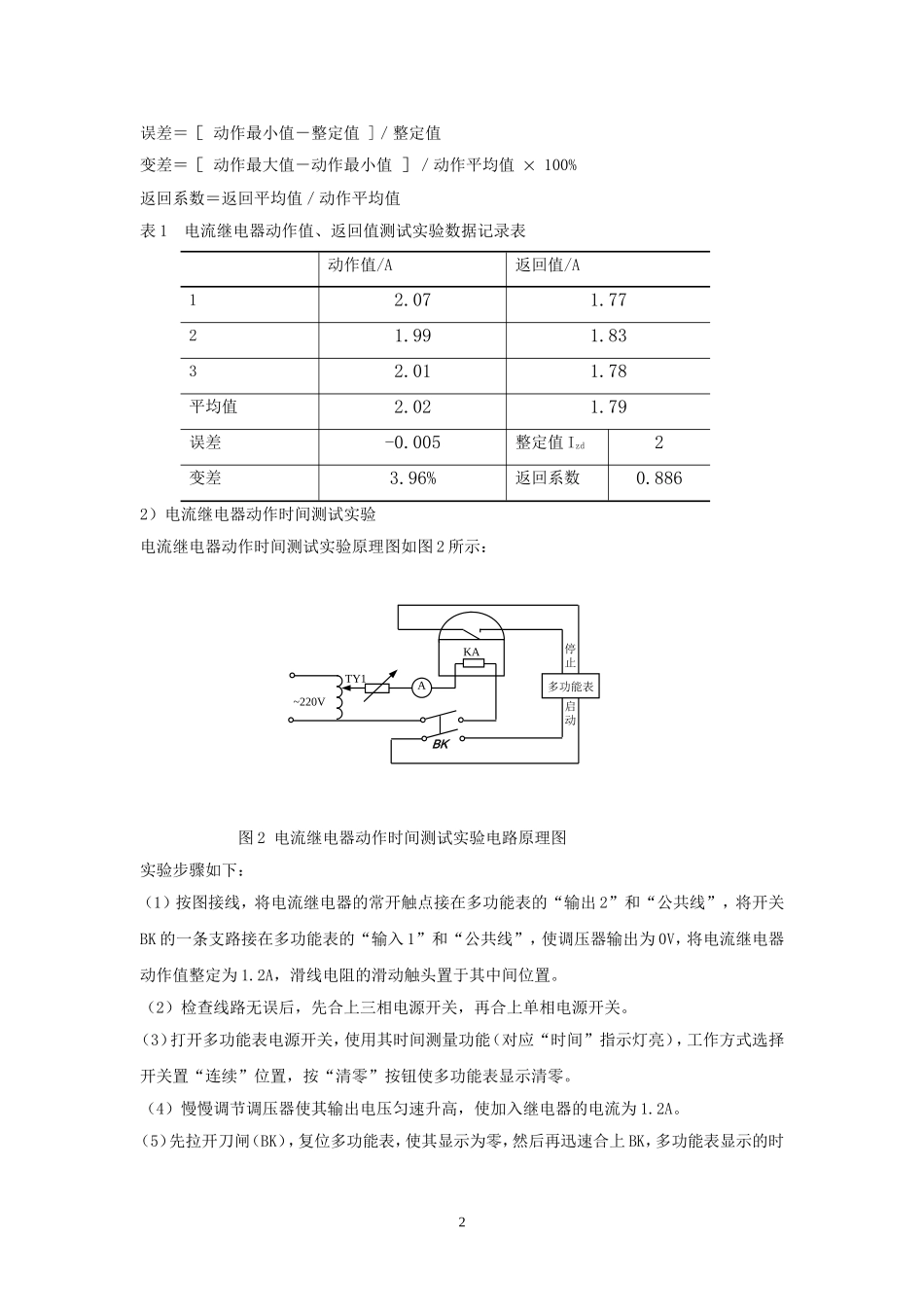

1实验一 电磁型电压电流继电器特性实验1．实验目的1）了解继电器基本分类方法及其结构。2）熟悉几种常用继电器，如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等的构成原理。3）学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。4）测量继电器的基本特性。2．实验内容1）电流继电器特性实验电流继电器动作、返回电流值测试实验。实验电路原理图如图 1 所示：图 1 电流继电器动作电流值测试实验原理图实验步骤如下：（1）按图接线，将电流继电器的动作值整定为 1A，使调压器输出指示为 0V，滑线电阻的滑动触头放在中间位置。（2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。（3）慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯 XD1 亮）时的最小电流值，即为动作值。（4）继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时（指示灯 XD1 灭）的最大电流值，即为返回值。（5）重复步骤（2）至（4），测三组数据。 （6）实验完成后，使调压器输出为 0V，断开所有电源开关。（7）分别计算动作值和返回值的平均值即为电流继电器的动作电流值和返回电流值。（8）计算整定值的误差、变差及返回系数。A~220VKA+RTY130 5A 2A2误差＝［ 动作最小值－整定值 ]／整定值变差＝［ 动作最大值－动作最小值 ］／动作平均值  100%返回系数＝返回平均值／动作平均值表 1 电流继电器动作值、返回值测试实验数据记录表动作值/A返回值/A12.071.7721.991.8332.011.78平均值2.021.79误差-0.005整定值 Izd2变差3.96%返回系数0.8862）电流继电器动作时间测试实验电流继电器动作时间测试实验原理图如图 2 所示：图 2 电流继电器动作时间测试实验电路原理图实验步骤如下：（1）按图接线，将电流继电器的常开触点接在多功能表的“输出 2”和“公共线”，将开关BK 的一条支路接在多功能表的“输入 1”和“公共线”，使调压器输出为 0V，将电流继电器动作值整定为 1.2A，滑线电阻的滑动触头置于其中间位置。（2）检查线路无误后，先合上三相电源开关，再合上单相电源开关。（3）打开多功能表电源开关，使用其时间测量功能（对应“时间”指示灯亮），工作方式选择开关置“连续”位置，按“清零”按钮使多功能表显示清零。（4）慢慢调节调压器使其输出电压匀速升高，使加入继电器的电流为 1.2A。（5）先拉开刀闸（BK），复位多功...
