继电器的定义、分类、命名(精)

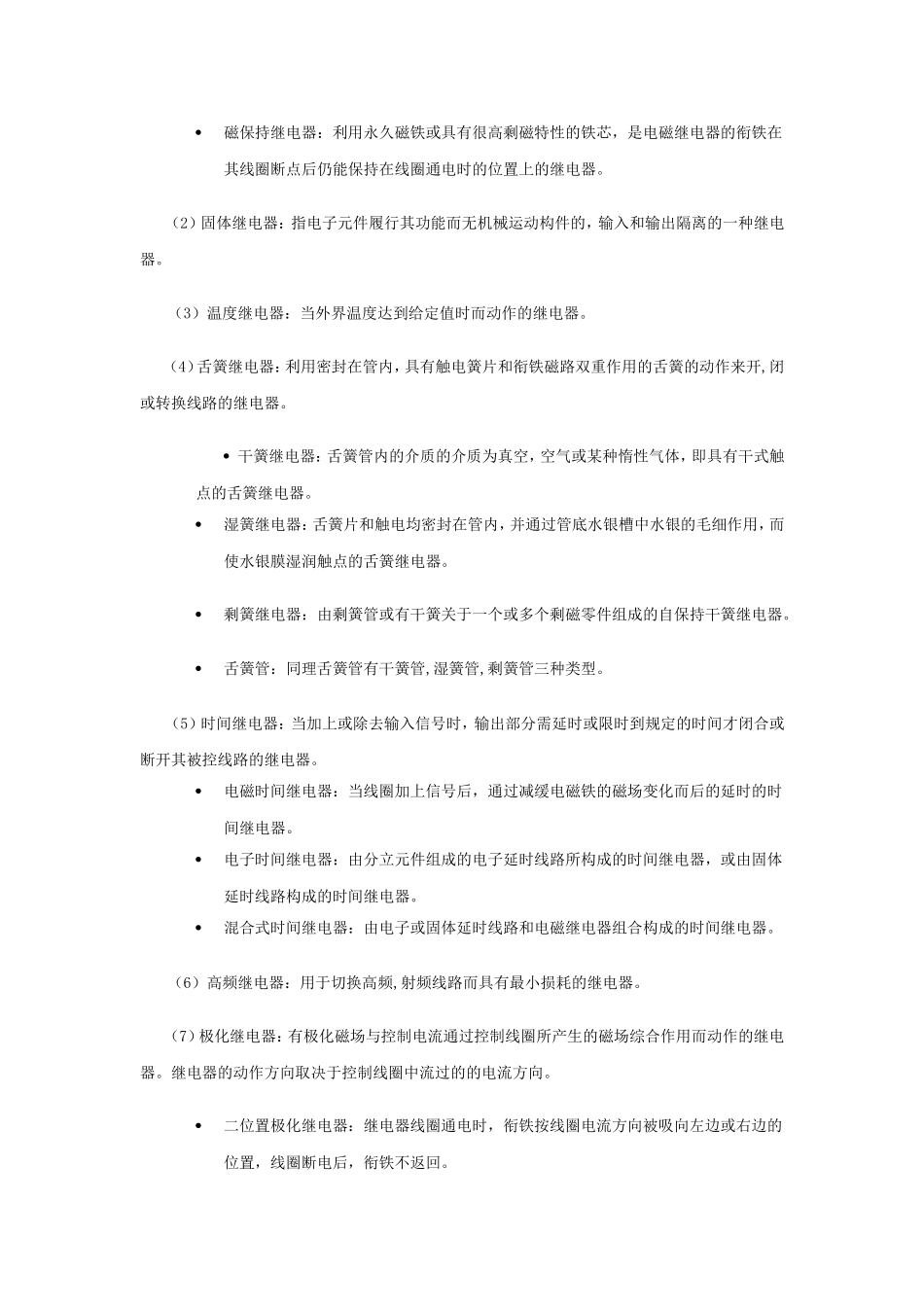

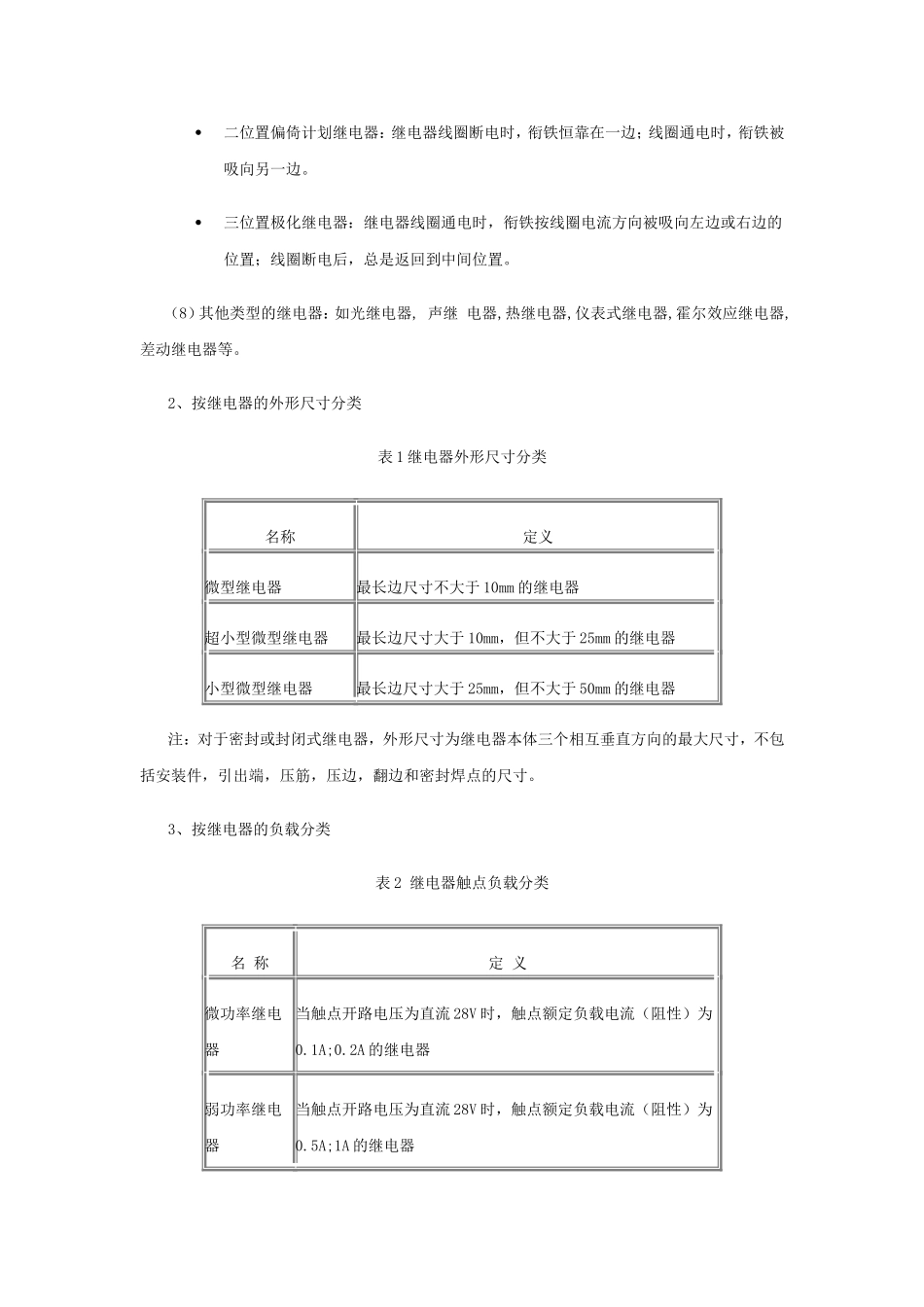

一、继电器的定义1、继电器的定义继电器:当输入量(或激励量)满足某些规定的条件是能在一个或多个电器输出电路中产生跃变的一种器件2、继电器的继电特性继电器输出入量和输出量之间在整个变化过程中的相互关系成为继电器的继电特征或控制特征.用 x 表示输入回路量,y 表示输出回路的输出量,如图 1 所示.当输出量 x 连续变化到一定量 xa 时,输出量 y 发生跃变,有 0 增加到 ya 值,则是输入量继续增加,是输出保持不变.相反,当减少到 xb 是,y 又突然由 ya 减少到 0.xa 被称为继电器的动作值,xb 被称为继电器的释放值,ya即是继电器的负载. 图 1 继电器的继电特性二、继电器的分类1、按继电器的工作原理或结构特征分类（1）电磁继电器：利用输入电路内点路在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。 直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。 交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。磁保持继电器：利用永久磁铁或具有很高剩磁特性的铁芯，是电磁继电器的衔铁在其线圈断点后仍能保持在线圈通电时的位置上的继电器。（2）固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。（3）温度继电器：当外界温度达到给定值时而动作的继电器。（4）舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧的动作来开,闭或转换线路的继电器。 干簧继电器：舌簧管内的介质的介质为真空，空气或某种惰性气体，即具有干式触点的舌簧继电器。湿簧继电器：舌簧片和触电均密封在管内，并通过管底水银槽中水银的毛细作用，而使水银膜湿润触点的舌簧继电器。剩簧继电器：由剩簧管或有干簧关于一个或多个剩磁零件组成的自保持干簧继电器。舌簧管：同理舌簧管有干簧管,湿簧管,剩簧管三种类型。（5）时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。电磁时间继电器：当线圈加上信号后，通过减缓电磁铁的磁场变化而后的延时的时间继电器。电子时间继电器：由分立元件组成的电子延时线路所构成的时间继电器，或由固体延时线路构成的时间继电器。混合式时间继电器：由电子或固体延时线路和电磁继电器组合构成的时间继电器。（6）高频继电器：用于切换高频,射频线路而具有最小损耗的继电器。（7）极化继电器：有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作...
