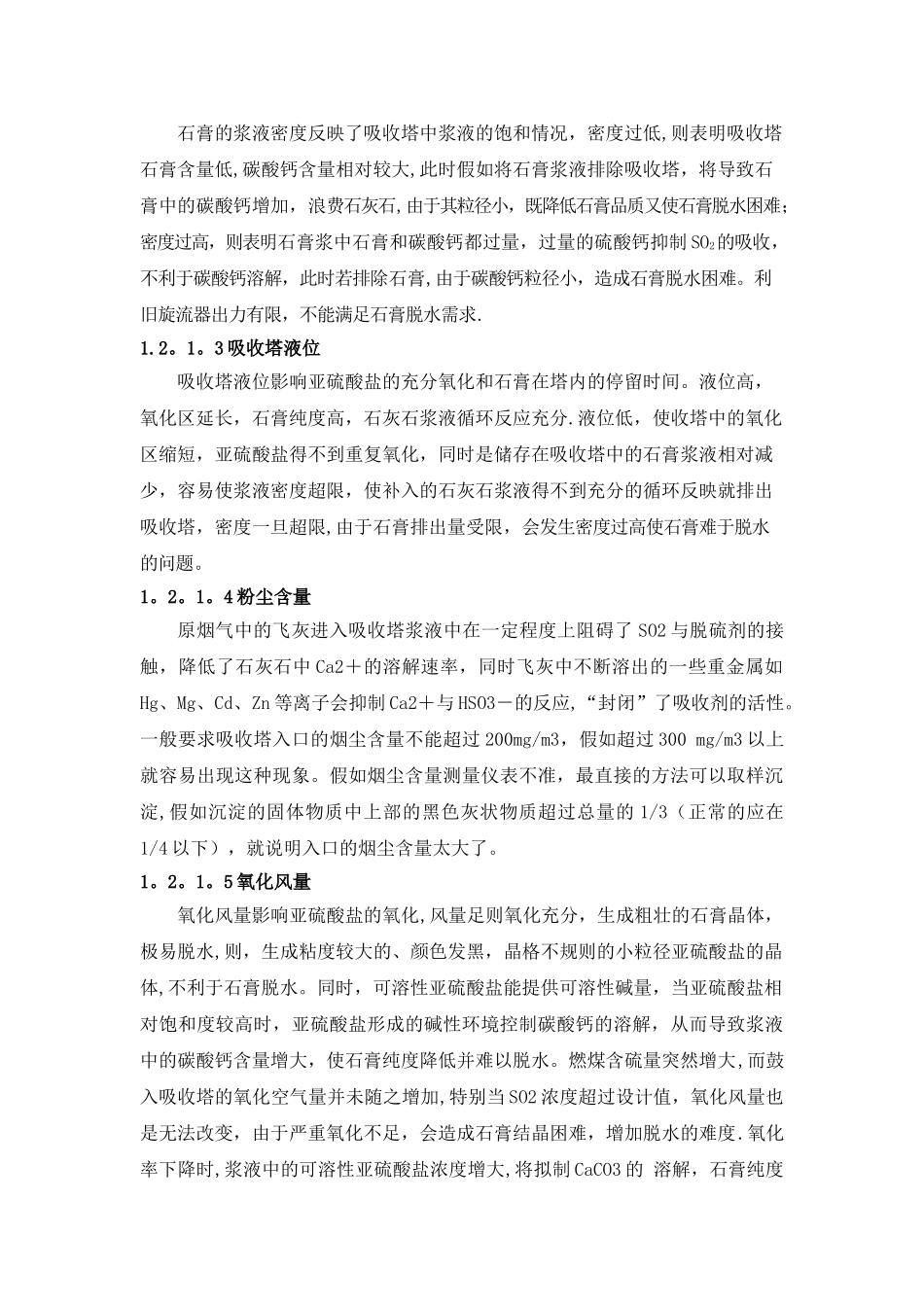

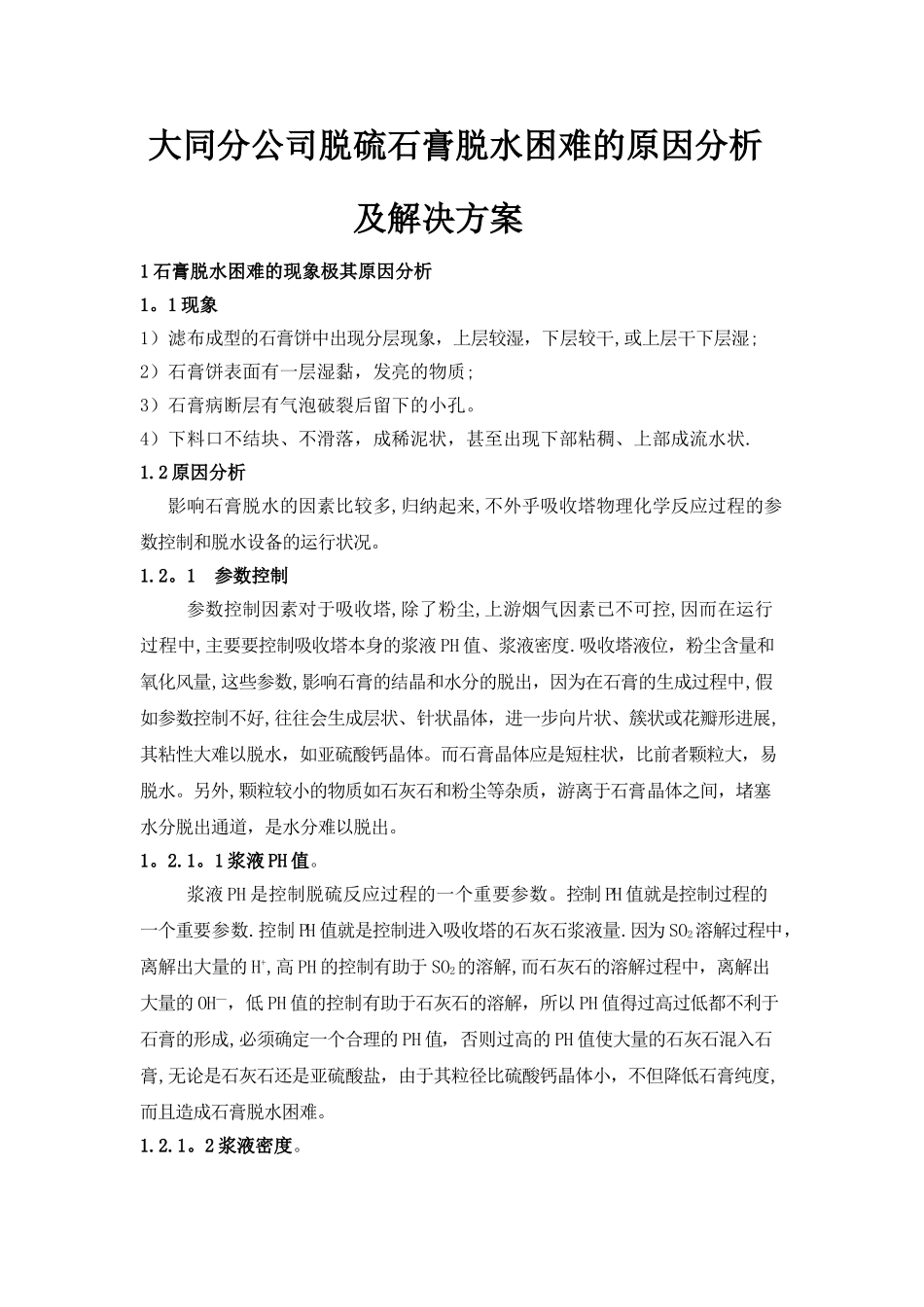

大同分公司脱硫石膏脱水困难的原因分析及解决方案1 石膏脱水困难的现象极其原因分析1。1 现象1）滤布成型的石膏饼中出现分层现象，上层较湿，下层较干,或上层干下层湿;2）石膏饼表面有一层湿黏，发亮的物质; 3）石膏病断层有气泡破裂后留下的小孔。4）下料口不结块、不滑落，成稀泥状，甚至出现下部粘稠、上部成流水状.1.2 原因分析影响石膏脱水的因素比较多,归纳起来,不外乎吸收塔物理化学反应过程的参数控制和脱水设备的运行状况。1.2。1 参数控制参数控制因素对于吸收塔,除了粉尘,上游烟气因素已不可控,因而在运行过程中,主要要控制吸收塔本身的浆液 PH 值、浆液密度.吸收塔液位，粉尘含量和氧化风量,这些参数,影响石膏的结晶和水分的脱出，因为在石膏的生成过程中,假如参数控制不好,往往会生成层状、针状晶体，进一步向片状、簇状或花瓣形进展,其粘性大难以脱水，如亚硫酸钙晶体。而石膏晶体应是短柱状，比前者颗粒大，易脱水。另外,颗粒较小的物质如石灰石和粉尘等杂质，游离于石膏晶体之间，堵塞水分脱出通道，是水分难以脱出。 1。2.1。1 浆液 PH 值。浆液 PH 是控制脱硫反应过程的一个重要参数。控制 PH 值就是控制过程的一个重要参数.控制 PH 值就是控制进入吸收塔的石灰石浆液量.因为 SO2溶解过程中，离解出大量的 H+,高 PH 的控制有助于 SO2的溶解,而石灰石的溶解过程中，离解出大量的 OH—，低 PH 值的控制有助于石灰石的溶解，所以 PH 值得过高过低都不利于石膏的形成,必须确定一个合理的 PH 值，否则过高的 PH 值使大量的石灰石混入石膏,无论是石灰石还是亚硫酸盐，由于其粒径比硫酸钙晶体小，不但降低石膏纯度,而且造成石膏脱水困难。1.2.1。2 浆液密度。石膏的浆液密度反映了吸收塔中浆液的饱和情况，密度过低,则表明吸收塔石膏含量低,碳酸钙含量相对较大,此时假如将石膏浆液排除吸收塔，将导致石膏中的碳酸钙增加，浪费石灰石,由于其粒径小，既降低石膏品质又使石膏脱水困难；密度过高，则表明石膏浆中石膏和碳酸钙都过量，过量的硫酸钙抑制 SO2的吸收，不利于碳酸钙溶解，此时若排除石膏,由于碳酸钙粒径小，造成石膏脱水困难。利旧旋流器出力有限，不能满足石膏脱水需求.1.2。1。3 吸收塔液位吸收塔液位影响亚硫酸盐的充分氧化和石膏在塔内的停留时间。液位高，氧化区延长，石膏纯度高，石灰石浆液循环反应充分.液位低，使收塔中的氧化区缩短，亚硫酸盐得不到重复氧化，同时是储存在吸收塔中...
