自动双层停车场控制系统设计

自动双层停车场控制系统设计_第1页
1/9
自动双层停车场控制系统设计_第2页
2/9
自动双层停车场控制系统设计_第3页
3/9

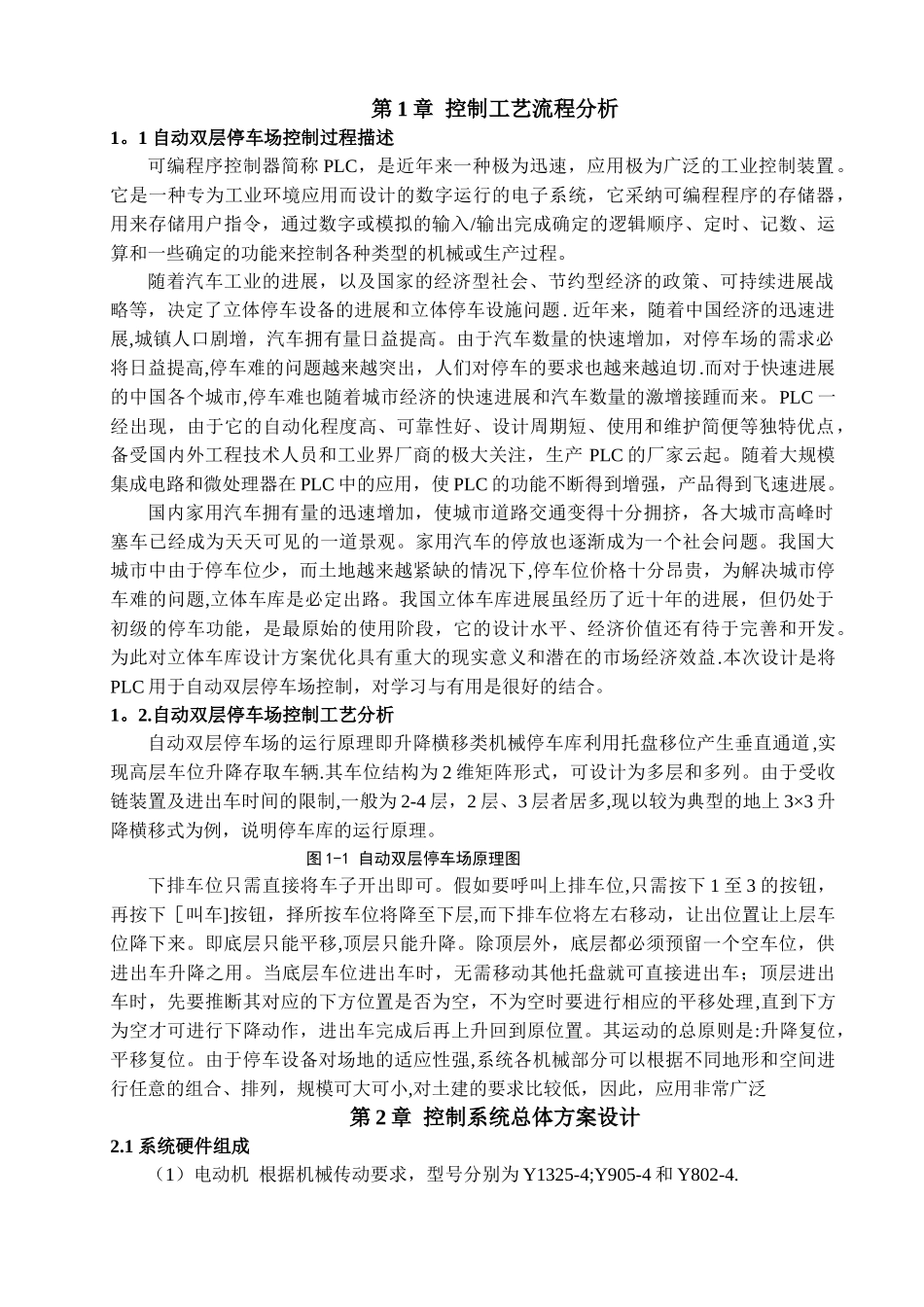

第 1 章 控制工艺流程分析1。1 自动双层停车场控制过程描述可编程序控制器简称 PLC,是近年来一种极为迅速,应用极为广泛的工业控制装置。它是一种专为工业环境应用而设计的数字运行的电子系统,它采纳可编程程序的存储器,用来存储用户指令,通过数字或模拟的输入/输出完成确定的逻辑顺序、定时、记数、运算和一些确定的功能来控制各种类型的机械或生产过程。随着汽车工业的进展,以及国家的经济型社会、节约型经济的政策、可持续进展战略等,决定了立体停车设备的进展和立体停车设施问题. 近年来,随着中国经济的迅速进展,城镇人口剧增,汽车拥有量日益提高。由于汽车数量的快速增加,对停车场的需求必将日益提高,停车难的问题越来越突出,人们对停车的要求也越来越迫切.而对于快速进展的中国各个城市,停车难也随着城市经济的快速进展和汽车数量的激增接踵而来。PLC 一经出现,由于它的自动化程度高、可靠性好、设计周期短、使用和维护简便等独特优点,备受国内外工程技术人员和工业界厂商的极大关注,生产 PLC 的厂家云起。随着大规模集成电路和微处理器在 PLC 中的应用,使 PLC 的功能不断得到增强,产品得到飞速进展。国内家用汽车拥有量的迅速增加,使城市道路交通变得十分拥挤,各大城市高峰时塞车已经成为天天可见的一道景观。家用汽车的停放也逐渐成为一个社会问题。我国大城市中由于停车位少,而土地越来越紧缺的情况下,停车位价格十分昂贵,为解决城市停车难的问题,立体车库是必定出路。我国立体车库进展虽经历了近十年的进展,但仍处于初级的停车功能,是最原始的使用阶段,它的设计水平、经济价值还有待于完善和开发。为此对立体车库设计方案优化具有重大的现实意义和潜在的市场经济效益.本次设计是将PLC 用于自动双层停车场控制,对学习与有用是很好的结合。1。2.自动双层停车场控制工艺分析自动双层停车场的运行原理即升降横移类机械停车库利用托盘移位产生垂直通道,实现高层车位升降存取车辆.其车位结构为 2 维矩阵形式,可设计为多层和多列。由于受收链装置及进出车时间的限制,一般为 2-4 层,2 层、3 层者居多,现以较为典型的地上 3×3 升降横移式为例,说明停车库的运行原理。图 1-1 自动双层停车场原理图下排车位只需直接将车子开出即可。假如要呼叫上排车位,只需按下 1 至 3 的按钮,再按下[叫车]按钮,择所按车位将降至下层,而下排车位将左右移动,让出位置让上层车位降下来。即底层只能平移,...
