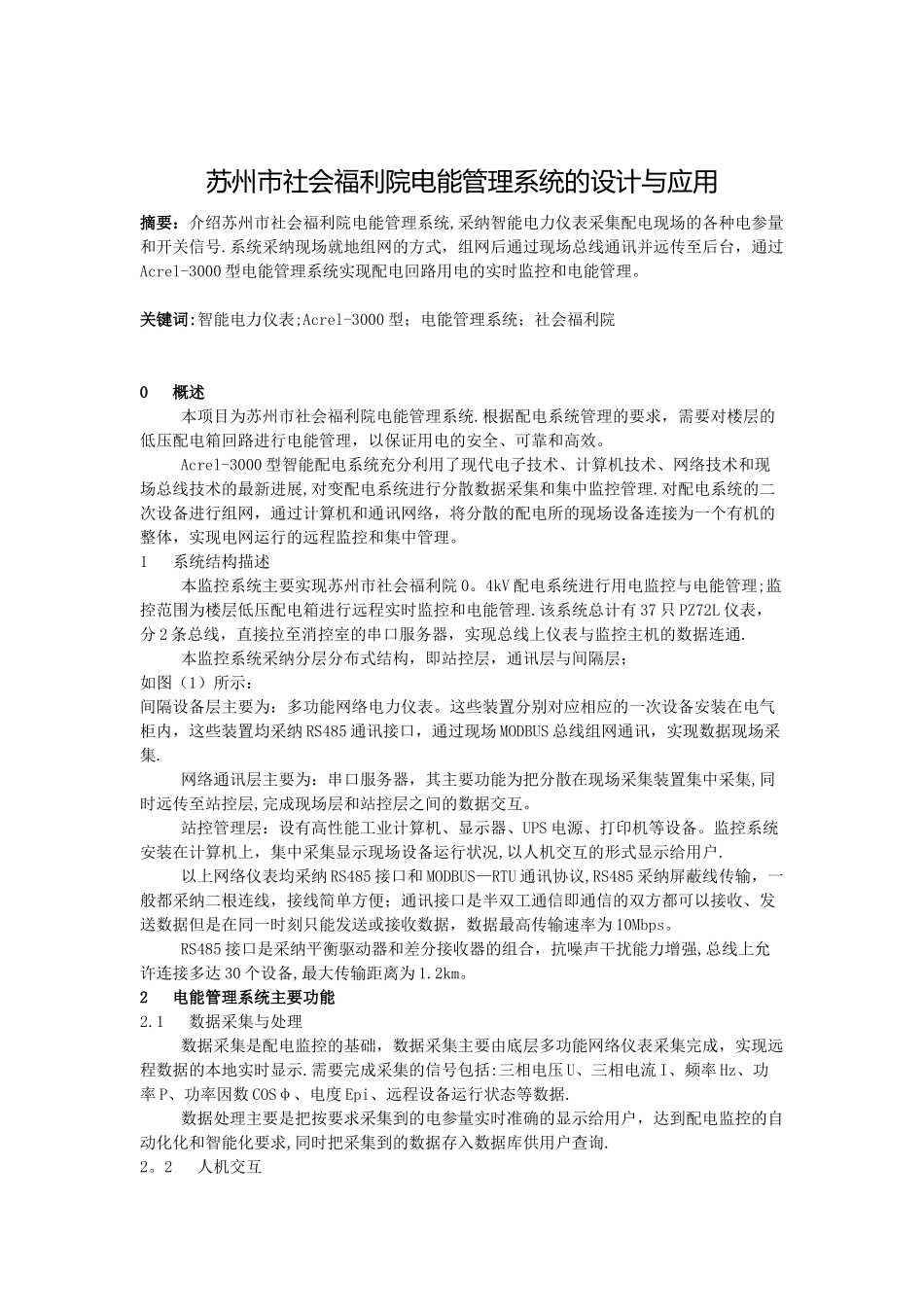

苏州市社会福利院电能管理系统的设计与应用摘要：介绍苏州市社会福利院电能管理系统,采纳智能电力仪表采集配电现场的各种电参量和开关信号.系统采纳现场就地组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-3000 型电能管理系统实现配电回路用电的实时监控和电能管理。 关键词:智能电力仪表;Acrel-3000 型；电能管理系统；社会福利院 0 概述 本项目为苏州市社会福利院电能管理系统.根据配电系统管理的要求，需要对楼层的低压配电箱回路进行电能管理，以保证用电的安全、可靠和高效。 Acrel-3000 型智能配电系统充分利用了现代电子技术、计算机技术、网络技术和现场总线技术的最新进展,对变配电系统进行分散数据采集和集中监控管理.对配电系统的二次设备进行组网，通过计算机和通讯网络，将分散的配电所的现场设备连接为一个有机的整体，实现电网运行的远程监控和集中管理。1 系统结构描述 本监控系统主要实现苏州市社会福利院 0。4kV 配电系统进行用电监控与电能管理;监控范围为楼层低压配电箱进行远程实时监控和电能管理.该系统总计有 37 只 PZ72L 仪表，分 2 条总线，直接拉至消控室的串口服务器，实现总线上仪表与监控主机的数据连通. 本监控系统采纳分层分布式结构，即站控层，通讯层与间隔层；如图（1）所示：间隔设备层主要为：多功能网络电力仪表。这些装置分别对应相应的一次设备安装在电气柜内，这些装置均采纳 RS485 通讯接口，通过现场 MODBUS 总线组网通讯，实现数据现场采集. 网络通讯层主要为：串口服务器，其主要功能为把分散在现场采集装置集中采集,同时远传至站控层,完成现场层和站控层之间的数据交互。 站控管理层：设有高性能工业计算机、显示器、UPS 电源、打印机等设备。监控系统安装在计算机上，集中采集显示现场设备运行状况,以人机交互的形式显示给用户. 以上网络仪表均采纳 RS485 接口和 MODBUS—RTU 通讯协议,RS485 采纳屏蔽线传输，一般都采纳二根连线，接线简单方便；通讯接口是半双工通信即通信的双方都可以接收、发送数据但是在同一时刻只能发送或接收数据，数据最高传输速率为 10Mbps。 RS485 接口是采纳平衡驱动器和差分接收器的组合，抗噪声干扰能力增强,总线上允许连接多达 30 个设备,最大传输距离为 1.2km。2 电能管理系统主要功能2.1 数据采集与处理 数据采集是配电监控的基础，数据采集主要由底层多功能网络仪表采集完成，实现远程数据的本地实时显示....
