连杆体机械舌顶面铣夹具设计机械设计及其自动化

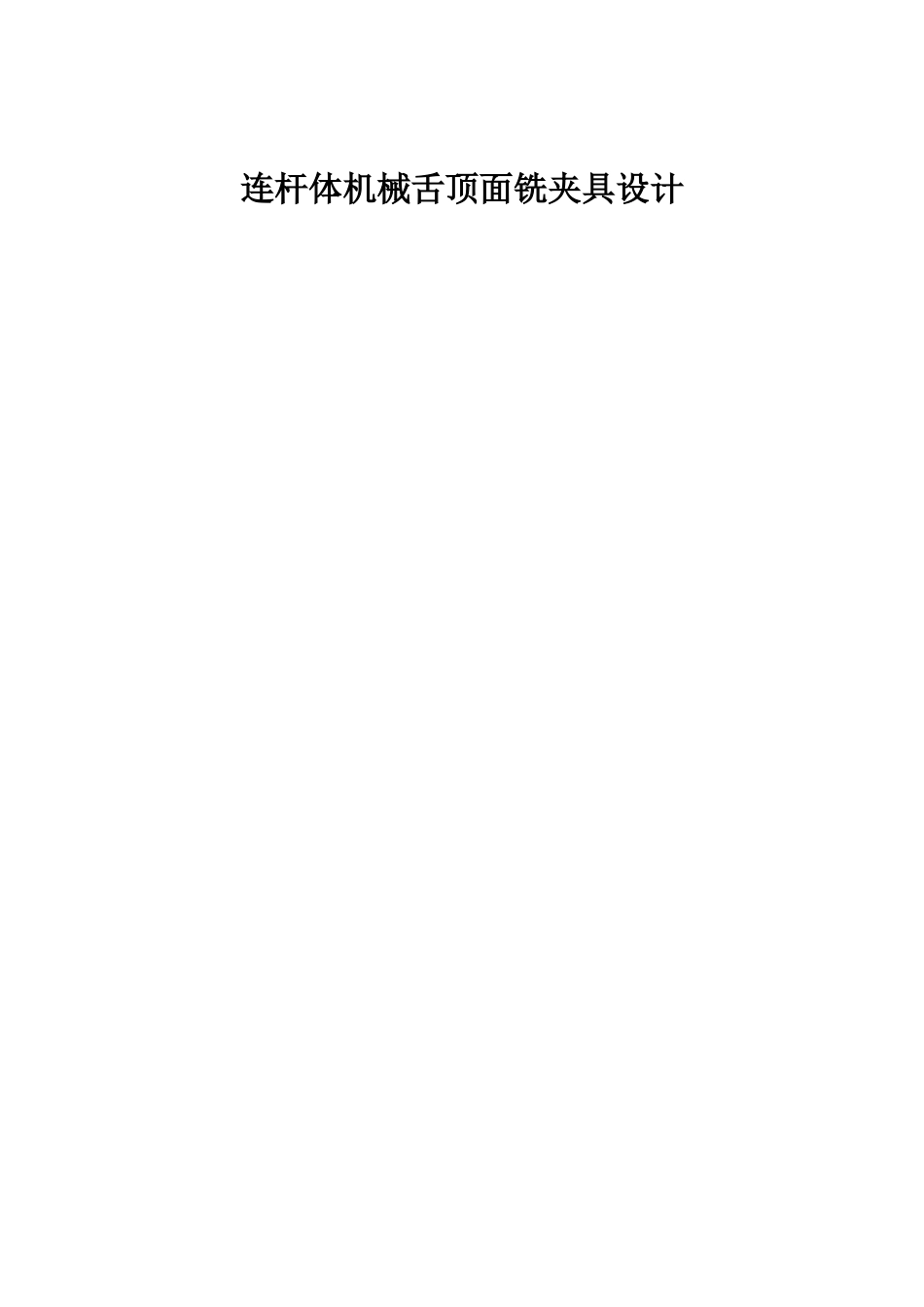

连杆体机械舌顶面铣夹具设计机械设计及其自动化_第1页
1/13

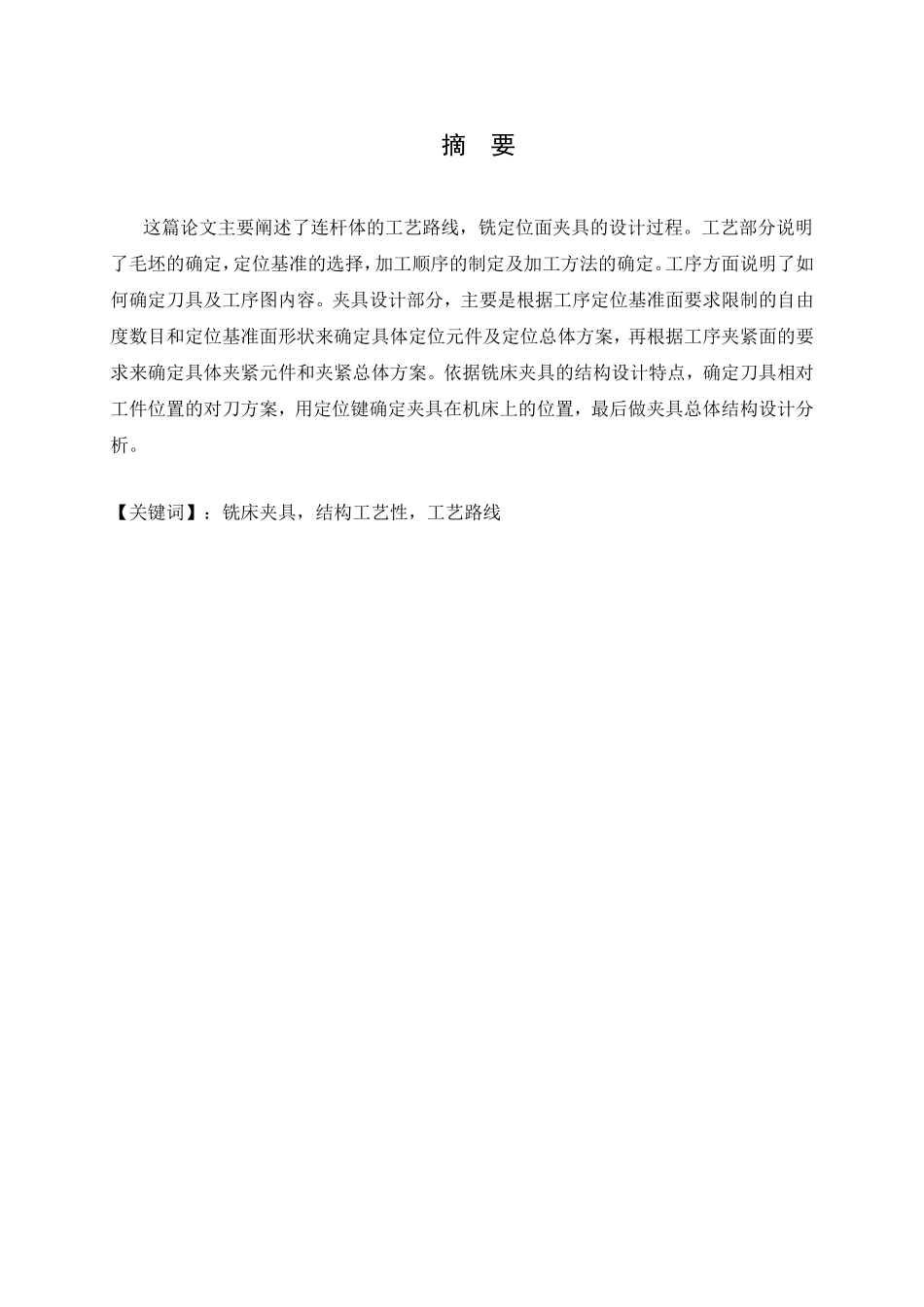

连杆体机械舌顶面铣夹具设计机械设计及其自动化_第2页
2/13
连杆体机械舌顶面铣夹具设计机械设计及其自动化_第3页
3/13
连杆体机械舌顶面铣夹具设计 摘 要这篇论文主要阐述了连杆体的工艺路线,铣定位面夹具的设计过程。工艺部分说明了毛坯的确定,定位基准的选择,加工顺序的制定及加工方法的确定。工序方面说明了如何确定刀具及工序图内容。夹具设计部分,主要是根据工序定位基准面要求限制的自由度数目和定位基准面形状来确定具体定位元件及定位总体方案,再根据工序夹紧面的要求来确定具体夹紧元件和夹紧总体方案。依据铣床夹具的结构设计特点,确定刀具相对工件位置的对刀方案,用定位键确定夹具在机床上的位置,最后做夹具总体结构设计分析。 【关键词】:铣床夹具,结构工艺性,工艺路线1一、 绪论1.1 本课题设计的目的本课题设计的是工艺与夹具方面的内容,这内容对我来讲是主要课程。生产纲领为中批量生产。通过毕业设计可以得到如下锻炼:工艺和夹具是我们的主干课,在学习这个课的时候有很多的内容还不是很熟悉,尤其是不会做具体的设计。就是说理论和实践不能对应起来,通过这次毕业设计我可以进一步的理解工艺和夹具方面的理论知识,同时可以锻炼我解决实际处理工艺和夹具方面问题的能力。把以前平时所学的用到实际中来为以后的工作培养自己独立思考和设计能力,提高自己更好地走向社会,适应社会的能力。1.2 课题的设计的方案1.2.1 工艺方面的设计方案1、对产品零件图进行分析① 分析零件的力学性能及工作条件;② 分析产品零件图的可行性和经济性。③ 零件的材料和热处理要求;④ 根据零件的形状确定零件结构类别⑤ 分析产品零件图,确定哪些是主要加工表面,以及其主要技术要求和问题; 2. 确定工艺特征根据具体零件结构进行解析,找出影响其加工的主要因素。1.2.2 夹具设计方案 1、根据工艺要求和工件加工用的定位原理,综合分析来选择相应的定位元件,之后再确定工件的总体定位方案; 2、确定刀具相对工件的对刀装置; 3、根据工艺要求的夹紧部位确定工件的夹紧方案; 4、确定夹具体结构的形式; 5、确定夹具总体轮廓;2二、舌顶铣夹具设计2.1 概述2.1.1 机床夹具的功能1、保证工件的加工精度:装夹是该设计的重中之重,所以夹具的设计和使用应着力于该上面。2、提高生产率夹具方便于工件定位和夹紧,而且能有效的提高生产效率。3、改善员工的工作环境夹具装夹使得工人操作方便、高效。进而提高生产率。4、降低生产成本夹具对于批量生产有很高的经济效益。2.1.2 机床夹具的组成夹具由定位、夹紧、对刀或导向、连接元件等装置...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

连杆体机械舌顶面铣夹具设计机械设计及其自动化
